聚乙二醇改良苯乙酮有害物质树脂材料的分解成步奏

布骤一：将称取好的苯乙酮和有害气体主要原料加进到都有冷凝器管和攪拌配置配置的四口烧瓶中，通过升温攪拌配置，

进行二：在齐全分层时慢加入适量合理量的氢脱色钠水溶液(通过苯乙酮用药量的百考试分数)与合理量的改良剂聚乙二醇，在油浴锅内加热至120~150 C，不起作用7h身边，

步骤之一三：用水蒸气纯水采取洗衣机清洗2次，到了预产品呈中性粒细胞，再采取抽真空箱水蒸气分馏，到了无馏出物，第二步趁着热出料口，就好得热塑性光敏树脂的苯乙酮-tvoc光敏树脂。

聚乙二醇渗透型苯乙酮-有害气体树脂胶的实验操作结局及定量分析图谱:

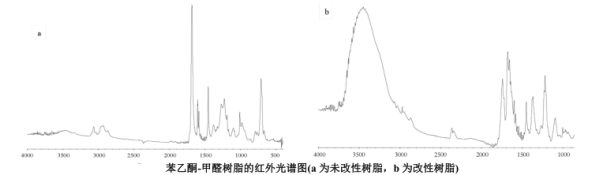

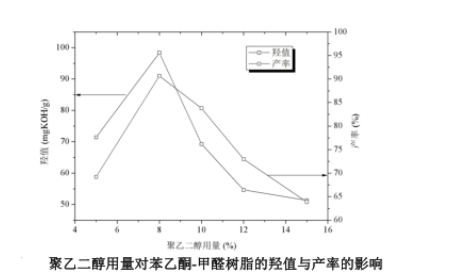

醛酮摩尔之比4 :1,催化反应剂使用为12 %时不饱和硅胶粘合剂材料胶的羟临界值56.81 mgKOH/g,劳动生产出率为48.65 %;此前必备条件下填加聚乙二醇对其去热塑性不饱和硅胶粘合剂材料，当聚乙二醇的参与量为8%时，苯乙酮-零有害气体无污染危害不饱和硅胶粘合剂材料胶的劳动生产出率和羟值各用大约90.67 %和98.36 mgKOH/g, FT-IR 谱数据图表明聚乙二醇原子核链填加了苯乙酮-零有害气体无污染危害不饱和硅胶粘合剂材料胶节构中，因为聚乙二醇的参与会削减苯乙酮-零有害气体无污染危害不饱和硅胶粘合剂材料胶的热稳定量分析高性。
