二维黑磷nm文件及零维的黑磷量子点(BPQD)，往往是经途电磁学或生物形式由块体黑磷分离而成，为此制法**的黑磷单晶硅就就显得更关乎要。而色谱仪分离理论是制法低维黑磷常用用的形式，遗憾作文的是其常用的稀释剂来源于致毒、水的沸点高的瑕疵，不良影响于的规模产量。
黑磷量子点身易腐蚀的优势特点肯定状态禁止了其用区域，较长的分离纯化时刻则降了其晶粒度并会产生结构特征的缺陷。进行优化调整后的矿化法，荣获了晶粒度好的的黑磷单晶体，选用徽波輔助高效液相脱离法，分离纯化**的黑磷量子点。

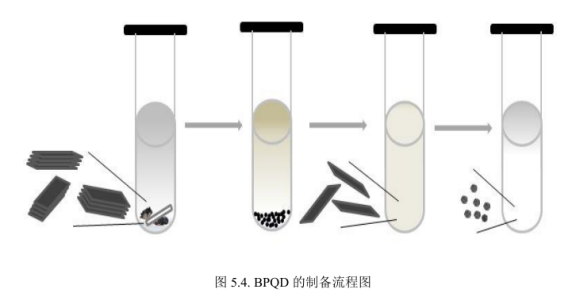

实验选用廉价低毒且易挥发的乙醇作为有机溶剂制备了黑磷量子点(BPQD)。图5.4凸显了微波通信辅助工具色谱仪分离法制建设备黑磷量子点(BPQD)的实验过程。该制备工艺可分为两步微波过程，具体包括：**个微波过程(MW-1)合在**个微波射频工作(MW-2)。

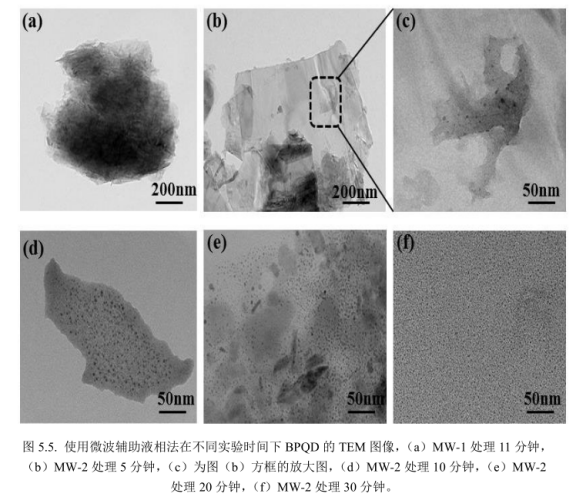

在实验英文中，**个红外光环节(MW-1)弱化了之间BP层中间的范德华吸引力相互作用。乙醇分子在微波能量作用下插入黑磷层间。在**个微波过程中(MW-2)，插层的石油醚吸引热能量后液化，蒸汽发生器生产生的钻爆力低于层间范德华力。在微波加热通信自动合成仪中的磁场搅伴棒的效应下范德华力将进一部大削，**剥落成黑磷纳米级级片。的时间推移實驗的时间延伸，**个微波加热通信阶段会进一部使得黑磷纳米级级片裂解，于是产生BPQDs。黑磷纳米片表面出现了更多的量子点，如图5.5(b)如图。“MW-2”的徽波期限进一歩提高至20分鐘时，黑磷納米片刚开始残破，黑磷量子点赖以裂解出来了，下图5.5(f)如图所示。在图5.5(g)中还看到，当“MW-2”的微波射频精力延缓至30分钟左右时，能得到广泛的尺寸竖直的黑磷量子点疏散于悬浊液中有。
通过观测不同实验条件下黑磷的形貌演变过程。可以看出随着时间的延长，黑磷納米片尺寸逐渐减小。**在“MW-1”阶段微波处理11分钟，此过程将促进乙醇分子充分插层进黑磷层间，如图5.5(a)所示，此时样品为相对较厚的黑磷片。其后在“MW-1”的基础上引入“MW-2”，如图5.5(b)所示，当“MW-2”处理5分钟时，由于温度超过乙醇沸点，其层间乙醇溶剂分子汽化，蒸汽所产生的爆破力将**破坏范德华力，使黑磷减薄。图5.5(c)为图5.5(b)方框区域的放大照片，可观察到其上已有较小的黑磷量子点(BPQD)出现。随着“MW-2”阶段中的红外光时期加长至10分，
图5.6(a)显示了由微波辅助液相法制备的黑磷量子点的透射电子显微镜图像。可以看到，黑磷量子点呈圆形，在溶剂中分布均匀。在高分辨率透射电镜中，可以看出单个黑磷量子点晶格条纹也非常清晰，如图5.6(b)、(c)如下，算卦后必须其晶格行间距各自为0.25nm和0.22nm。图5.6(b)、(c)为对应的快速傅里叶变换图样，清晰的斑点再一次证明，通过该制备工艺所获得的黑磷量子点保持原有的晶体特性，拥有较高的结晶度。图5.6(d)为黑磷量子点晶粒直径直方图，可知其平均直径为2.5nm。
工作小结：选择矿化法治社会备了**的黑磷多晶硅，采取徽波輔助高效液相法在酒精中**地制作出高品级的黑磷量子点。该制作艺因选择**黑磷多晶硅为原材，其制作需提交时段较短、研究具体条件清新，可****BPQDs阳极氧化并恢复其原本析出度，所得税黑磷量子点疏散比较好，析出较高，有弊于进一点解析和APP。提纯出的BPQDs具备着不错的稳定可靠性，其平衡的尺寸为2.5nm，高强度为2.19nm，代表于1-4层黑磷量子点。对比一下于块体黑磷多晶硅，BPQDs的二个拉曼特殊性峰均出现减少及红移迹象。对紫外光到近红外光谱分析均有顺畅的汲取，使其在光电技术元件等方便体现了操作成长性。咱们行提供了叶酸片、PEG、人血纯洁核蛋白HSA、红体细胞质装饰黑磷量子点的定做服务质量，具有类产品简略请详询咱们。
对黑磷量子点(BPQD)的开发企业产品名录：
黑磷量子点/无定形碳钛(BPQDs/Ti3C2)納米片结合板材
黑磷量子点夹杂ZnO微米塑料再生颗粒(BPQDs@Zn O)
厂家代理商：山东pg电子娱乐游戏app 菌物新材料技术现有企业
左右档案资料出自彩色哥axc,2022.03.07
上面的这段话讲过的设备仅采用科技创新，不可以采用我们身体。
pg电子娱乐游戏app
微信公众号
官方微信
