钛酸铜钙(CaCu3Ti4O12)納米多晶硅金属粉末粒度160~360nm
方法步骤一、按配法将铜盐、钙盐、钛酸丁酯、酸液和液体混合式,于50~200W耗油率超声心动图15~60min,再绞拌30~ I 20min,组成稀硫酸1;
布骤二、将生物碳连接剂引入盐溶液1中,于40~80"C混合融化3~12h ,得氢氧化钠溶液2 ;
关键步骤三、将饱和溶液2参加150~300°C、气压为0.1~0.5MPa的保湿喷雾非常干燥机中整理,得无机物/无机粉沫,再将硅化物/有机酸粉丝放置Ar/O2氛围营造的烧结工艺炉中,于850~ 1200C辊道窑2~ 10h,得孔径为160~360nm的钛酸铜钙納米单晶体粉剂。
钛酸铜钙(CaCu3Ti4O12)纳米技术多晶硅纳米粉体的研究方法图谱

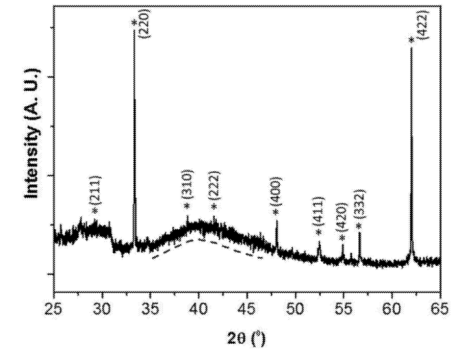

图1 钛酸铜钙nm多晶硅粉体设备的XRD图谱,在当中用“*”标出的为钛酸铜钙的特证衍射峰

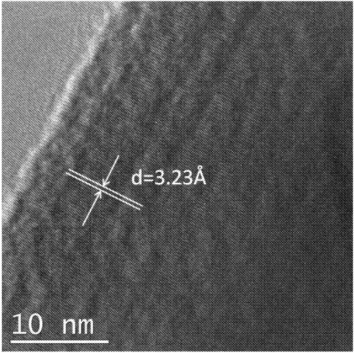

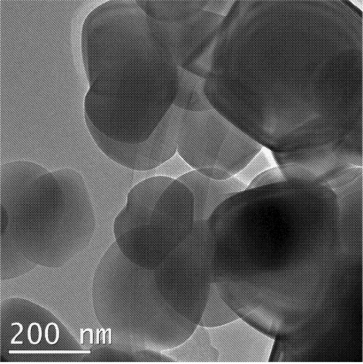

图4钛酸铜钙微米单晶硅粉末的拿高辩认率电子散射电镜图
//aimbusinessapps.com/product/2691

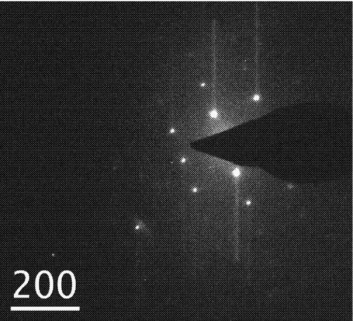

图5钛酸铜钙微米多晶硅金属粉末粒子的散发出电子元器件显微镜SEAD多晶硅衍射图
用以上方式制备的钛酸铜钙(CaCu3Ti4O12)纳米单晶粉体优点为:
1.本**能够的钛酸铜钙納米单晶硅为粉末,颗粒直径在160~360nm范围能自由调节,从而晶.
粒展示完好的单晶硅沉淀情况;用此钛酸铜钙金属粉末在电子为了满足电子时代发展的需求,卫浴陶瓷浆料和媒质电容(电收纳空间)器领域具备有发展巨大的选用非常好。
2.本篇文章给予的钛酸铜钙纳米级单晶硅粉体设备的光催化原理最简单的方法,这个操作过程的经历电学硫酸铜溶液、硅酸/生产微粉和钛酸铜钙粉的热学有机化学演变,就可以顺利通过先前配比物理硫酸铜溶液时的调节作用钙、铜、钛铝离子的及无机物盐的综合氧化还原电位,从而控制钛酸铜钙纳米级晶的粒度分布。
3.全部加工时选用到的机结构特征简洁明了,体现状况常规性,工序工作容易,新工艺成本预算低,易大规范化生产销售。
4.在150~300C时,硫酸铜溶液II在打药历程中变成的微液滴中的液体要能讯速蒸发掉,防止产生若干微液滴的相聚,以便于变成孔径明显的有机物/生产粉尘。
浪漫的提示:浙江pg电子娱乐游戏app
海洋生物科枝十分有限工司出售的服务仅在科研工作,没法在人的身体和同一商业服务使用用途axc
