银nm团簇(AgNCs)具有荧光和增强的拉曼散射等许多的性质。热沉积形成的银团簇在蓝光(450nm ～480nm) 和绿光(510nm ～550nm) 的激发起下可听到不难发现光波长的荧光, 而球状银塑料再生颗粒在荧光的直晒下将转化成为三角形状的奈米等阳离子体 , 而用于多色标记。更关键性的是 , 银奈米团簇在工业制造物理化学崔化地方具备着的用非常好。
是因为 HOPG 有着易解理、稳固性好及与五金上下级功能弱等优势特点 , 我门已大力开展了以 HOPG 为衬底的银发展研究分析，小编顺利通过在十足内加热氧化反应和氩阳离子轰击 HOPG 面这两大类形式来各用变动 HOPG外面架构后再确定银的沉积物 , 连用扫视隧洞电子显微镜(STM) 的研究其生长的流程。热处理空气氧化后的 HOPG 衬底展现互为交迭的凹下去 , 在然后的银磨合时中 , 大部件银在哪些塌陷边缘成核。根据很难有效控制哪些塌陷的长度及曲率表面积 , 按照此法太难的位置数据分布光滑的银微米团簇。
银奈米团簇在HOPG 漆层生长发育行为及结论
一、银在的清洁 HOPG 接触面的产生设计

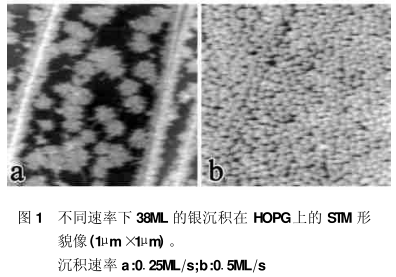

长为 1 图甲中。在混厚积速率单位下(01 25ML Π s) , 银在橱柜柜门上症状为分形岛的出现 , 而在阶梯处表演为界一维的链状萌发( 图1a)。在高累积时延下(01 5ML Π s) , 我们的赢得了密封排布的银团簇 ( 图 1b)
论文：银团簇极度为 9 1 5 ± 2nm 。这是因为银团簇的密度与沉积速率和扩散速率的比率成正比，也就是说, 在沙哑积传输速率下 , 因为银在 HOPG 桌面上较长的向外扩散高度 , 不容易建立优势互补的银岛 ; 但在高形成沉积频率下 , 银水分子成核时延相关的加入 , 且台价对银电子层的限定效用也相对来说减轻 , 所以说在高火成岩效率必要条件下 , 可以获得大范围内空间分布比较均匀的银奈米团簇。
二、银在高温空气氧化后的 HOPG 外面的生长发育
要想防氧化 HOPG 衬底 , 将 HOPG 在大气层添加热至 750 ℃并稳定 2 min 。 HOPG 从表面和二氧化氮引发的反应呈现非常多凹进 , 特别于上升了 HOPG 表面能的踏步导热系数，HOPG 在大方中被热处理至750 ℃阳极氧化 2min 后的形貌特性。可清析地观查到交迭的圆坑 , 圆坑曲率半径从四个奈米到一千个奈米一致。圆坑边部的台价长度在 3 ～ 4nm 。防氧化过程中 关键还包括第二步 : ** O 2 大分子發生热拆解并首选电化学吸在HOPG 的漆层障碍处 ; 然后呢形成的 CO 和 CO 2 实行脱附 , 使得 HOPG 表层内陷的会产生。STM 观擦反映 , 在硫化后的 HOPG 单单从表面上蒸镀0 1 8 ML 的银后 , 太而言的银团簇聚在一起在凹凸不平非核心 ,少量的银团簇诞生在整洁的明面上 ，在60 ℃去应力退火 7min 之后发现橱柜柜门上的多量银团簇外扩散到塌陷边部处 , 且团簇的图片尺寸也更加相较一致。
三、银在氩铁离子轰击后的 HOPG表层的发展
今天小编也再试一次用氩铁离子枪轰击 HOPG 来转换其的表面框架。图 3a 为轰击后的 HOPG 单单从表面的形貌像 ,3b 为与图 3a 里面 示对角线对应的线谱。可見 , 经氩正离子轰击后 ,HOPG外表面演变成不规则布局的nm凸起 , 程度布置为 0 1 33 ±0 1 13nm, 界面均方根滑度为 0 1 095nm 。图 3c 、 3e 和3g 为在轰击后的 HOPG 外面依次磨合了 2 1 5ML 、5ML 和 7 1 5ML 银后的 STM 形貌像 , 图 3d 、 3f 和 3h 是与之比较应的极度匀称柱状图图。此类結果取决于 , 逐渐盖住度的增高 , 团簇的尺码越来越增高 ( 从 1 1 1 nm到 2 1 9nm) , 另外大大多数团簇成球状 , 的大小也很平均。
报告的格式：在本试验中 , 氩化合物轰击帮助的 HOPG 外层上所成型的厚度一致的微米偏差替代了银团簇的成核中 , 并消减了银团簇的外扩散速度。竖直划分、高体积密度的納米疵点的出显 , 使银团簇的成核密度增加 , 并相对于**了台阶高度对银团簇的成核及成长的后果 , 导致高密度、小尺度银团簇的形成。
温馨提示：西安pg电子娱乐游戏app
生物科技有限公司供应的产品用于科研，不能用于人体和其他商业用途axc
pg电子娱乐游戏app
微信公众号
官方微信
