氢能量技术源被指出是化石气体燃料有发展前途的代替品之五，也是未来是什么机会代替传统意义能量技术的可延续环保能量技术。ZnO / ZnS nm形式致使其**的光电器件电学基本特征被我认为是**促使剂的充分良性竞争对手。尽管，ZnO 的宽带网络隙以其光生载流子的快分手后复合造成 地要求了 ZnO / ZnS 在水进行分解反应迟钝中的离子液体的能力，最后引起其在看得见光区不强的侧面采光的能力。
有探讨职工最先实现目标生产制造了类奈米枝状的 ZnO/ZnS异质构造，并在已备制的ZnO/ZnS分手后复合涂料外表面堆积 Cu(OH)2 簇以资料其在因而光区城的光汲取水平。.我在因而光射进来的角下监测了用 Cu(OH)2 簇掩盖的 ZnO / ZnS 异质框架的光催化剂氧化析氢抗逆性。该工作的提示 了在立于 ZnO / ZnS 奈米形式的催化反应组织体制中，再生利用低代价的 Cu(OH)2 有所作为贵重金属 Pt 的代替品物的可能会性。因此，当我们对所制法的样件做出了非常广泛的分析方法和探索，并在加载图片 Cu(OH)2 簇诠释了光崔化剂氧化产氢不起作用中，崔化氧化剂的软件界面带电粒子改变过程中和析氢渗透性不断增强的相应缘由。
1.合成图片的过程 ：
将硝酸铵锌、PEG、车用尿素以一些比倒混和，在 12 天 180 度水热响应下，制作成 Zn5(CO3)2(OH)6 微米树状成分（下称 ZC），将其在 500 华氏度下煅烧 2 个小时候制做 ZnO 納米枝状架构。将化学合成拥有的 ZnO 构造与 Na2S•9H2O 融合搅伴 24 1天，便可得到了nm枝状的 ZnO / ZnS 异质机构。之后，将 ZnO / ZnS 构造与 NaOH 悬浊液分层，向分层物中滴入稀硝酸铵铜悬浊液，就好得到了外表黏附 Cu(OH)2 簇的 ZnO / ZnS 塑料催化氧化剂，跟据 Cu(OH)2 在脱硫剂的作用剂中的摩尔比（0, 0.5, 2, 3, 7 mol %），将获得的物品分开 重命名为 CZ0, CZ0.5, CZ2, CZ3, CZ7。
2.催化反应装修材料差不多研究方法

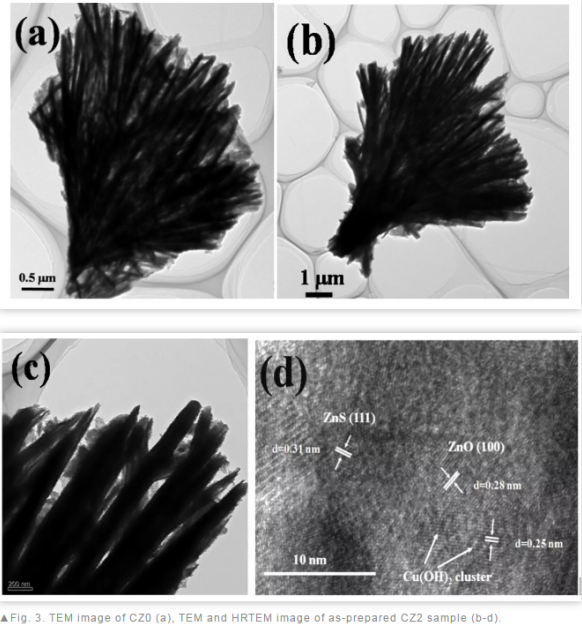

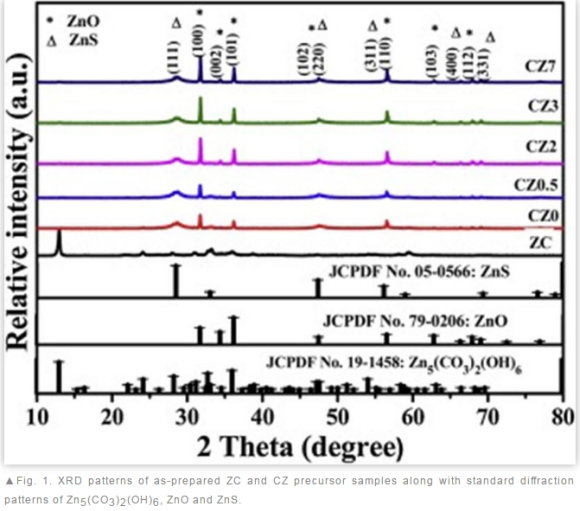

如同1 中的 XRD 谱图如图是，制取获取的 CZ 结合组成兼备且仅有 ZnO 和 ZnS 的本质特征衍射峰。显然，纵然是在 Cu(OH)2 纯度较高的 CZ7 中我们都尚未看到 Cu(OH)2 的的特点峰，这个是可能 7 at. % 仍是一些相对比较小的含氧量，有机废气浓度过小从而导致衍射信息很弱不了辨别。但我们公司都可以经由 FESEM, TEM 和 XPS 等表现的手段证件 Cu(OH)2 簇的会存在（图2，图3）。

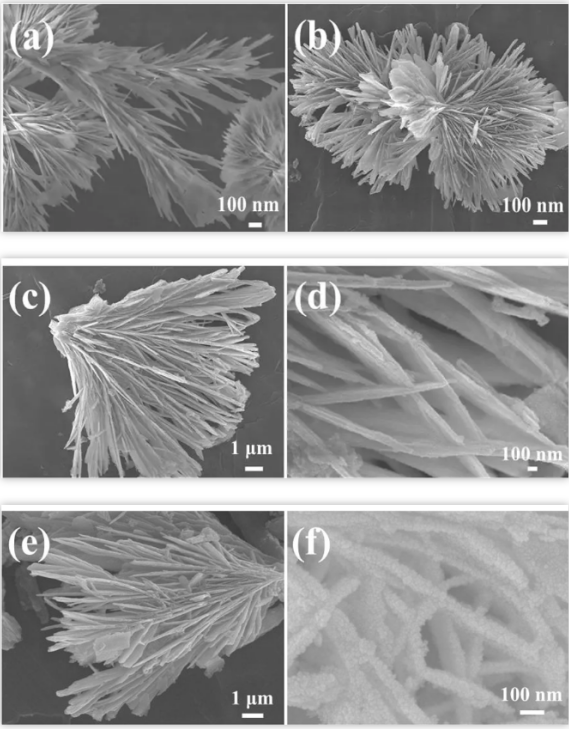

Fig. 2. FESEM images of as-prepared samples (a,b) Zn5(CO3)2(OH)6 nanobranches, (c) ZnO/ZnS nanobranches heterostructure (CZ0), (d) high resolution of ZnO/ZnS nanobranches (CZ0), (e) Cu(OH)2decorated ZnO/ZnS nanobranches (CZ2) and (f) high-resolution image of Cu(OH)2 cluster deposited ZnO/ZnS nanobranches (CZ2).
3.UV紫外线-因而漫漫反射光谱分析
按照UV紫外线-可看得出漫全反射光谱图（DRS）探究式了 Cu(OH)2 簇在 ZnO/ZnS 挽回设备构造中的用。如4 随时，ZnO 及 CZ0 均在 200-400 nm 紫外光中k线有很好的吸取，但在常见光中k线的吸取取决于很弱。相对来讲，负乘载 Cu(OH)2 簇的 ZnO/ZnS 和好村料在看得出光频谱的释放均有增强学习，且很棒的拥有了 CZ0 在UV紫外线k线较为强烈的吸收率技能。鉴于铜表达的 ZnO/ZnS 的光降解向更长的可见光波长范畴拓张，出现了伴随着负债量的加剧，复合材料脱硫剂的作用剂的有颜色会越来越变身成为暗橘黄色。
4.离子液体安全性能的科研

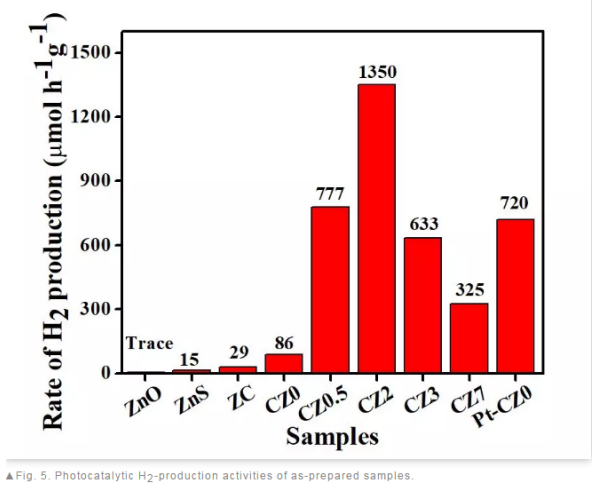

进一次研究了这哪种原料的光催化剂反应产氢能源力，根据图5 是太难看尴尬出，纯 ZnO、纯 ZnS 或者纯 ZC 都创造了很低的产氢成功率。而无负债的枝状 ZnO/ZnS 奈米异质构造（CZ0）也仅能提高 86 μmolh-1g-1 的光促使产氢利用率，那是是因为其过快的载流子pp波特率。似乎，在外表短路电流 Cu(OH)2 簇后，催化氧化剂的产氢错误率能够得到凸显的强化，CZ2 检样甚至于能达到到 1350 μmolh-1g-1，较 CZ0 提高了 15.7 倍。或许，因为 Cu(OH)2 簇负荷量的已经加大，CZ3 和 CZ7 的光解氧化产氢燃料力较 CZ2 有看不出的越来越低新趋势，你们会认为，过量饮用的 Cu(OH)2 簇根据会令 ZnO/ZnS 的化学活化位点被遮蔽无发提供了**的离子液体化学活化。
5.离子液体措施的浅谈
利用对其可带格局的探讨，企业会更是清除地了解到广泛性黏结催化氧化氧化剂在光解氧化氧化制氢的事情机制化（所示6 一样）。简单的认为，ZnO/ZnS 结合结构设计有较 E(H2O/H2) 更负的导带电体位，这从方法论上说明书该用料具催化剂的作用产氢的力。而粘着在其外观的 Cu(OH)2 的脱色还原系统电势E(Cu(OH)2/Cu) ~ -0.222 V 则相对而言比较低于 Zn 的导带底，这是因为着 Cu(OH)2 可将塑料素材中造成的光生智能获取过来，若想在光照强度小造成亚铜化合物或铜单质，若想增进反映装修标准中氡气的转换成，也可变弱光生载流子的塑料效率。
6.瞬态光电科技流相应阐述

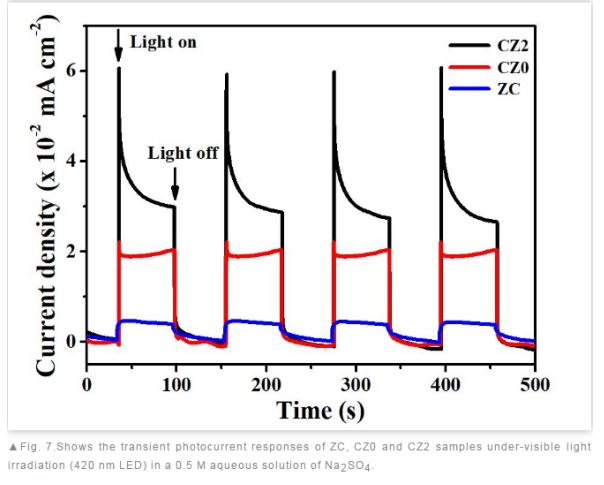

还，实现瞬态光电子流相应剖析（图7），我们公司行得来，在看得见光的阳光照射下，负放有 Cu(OH)2 簇的 ZnO/ZnS 枝状納米机构（CZ2）较无电机负载的 CZ0 与 ZC 脱硫剂的作用剂有最高的光电科技子流密度计算公式，当时的我们将这款光电科技子流激发归纳法于 CZ2 中更低的光生载流子混合率。
使用种容易的水热法，制取了 Cu(OH)2 納米团簇体现的 ZnO / ZnS 复合材料结构设计。 所化学合成的 ZnO / ZnS 组合材质行为 出相似于很宇宙空间中的一部分菌物结构类型的单级納米枝状特性，这**的优化了其挡光的能力。科学试验达到，在见到光光照下，负放有 2 wt ％ 的 Cu(OH)2 微米团簇的 ZnO / ZnS 微米空间结构呈现出较高的产氢速率单位 1350μmolh-1g-1，比 Zn5(CO3)2(OH)6 高 46.5 倍，比无负荷的 ZnO / ZnS 高 15.7 倍。我们公司信任，Cu(OH)2 簇与 ZnO / ZnS 之中的严密沾染也可以**地**光生载流子黏结并以光离子液体不起作用带来多的催化反应吸附性位点，关键在于显著地纠正其光离子液体制氢催化反应吸附性。
银川pg电子娱乐游戏app 动物技术局限子公司可供应的高原子nm食材大部分分为有各项图案的nm金，带磁nm粉末状肥料，二硫化硅nm粉末状肥料，介孔硅nm粉末状肥料，各项nm粉末状肥料的核壳黏结货品，石墨烯材料和碳nm管，订制的总类分为和各项生物碳大原子和小原子偶联，分为多肽，多糖，血清与某个原子。
pg电子娱乐游戏app
微信公众号
官方微信
