碳材料具备有好的导电性，被而言是网络转入的抱负径路，其与納米ZnO分手后复合时，可**捕捉和搬运光生电子器材。除外，碳材质的石墨化共轭框架有助于于压缩ZnO的禁上行带宽度，**不断提升ZnO的光离子液体几丁质酶。CNC具备高成果度，用于碳后驱体可化学合成具备高石墨化水平和最大比外观积的纳米技术级生有机物炭。在饱满电动机扭矩纳米技术级ZnO后，进三步对CNC／ZnOpp资料做氧化解决，可拥有CNC研究碳材料／ZnO软型文件。
1.形貌分折

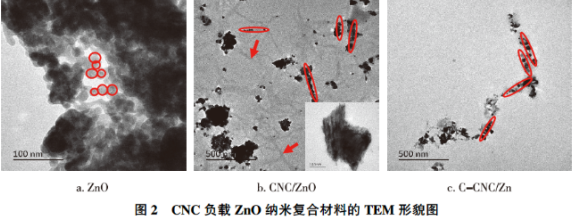

CNC短路电流ZnO納米软型相关材料的TEM图见图2。从图2可看见，纯納米ZnO呈球状，更多相聚，消减性稍差（图2a）。短路电流于CNC表皮后，原因CNC形式中的磺酸基和羟基在功用前期即用静电放电功用树脂吸附并固定好了Zn2+，使纳米技术ZnO在CNC外层转换成 ，进而骤的堆积在能够 交连的CNC（图2b中箭头符号已知）上，探亲签证想象明显的赢得**，且随CNC的出现方法呈棒状及纵横小说相互交错排顺策略（图2b中圆框表达）。发生变化症状的去，局部納米ZnO被包覆机在CNC团簇中，CNC覆盖住了纳米技术ZnO外层（长为2b插图图片）。进的一步在550℃下对CNC／ZnO塑料的原材料实行无定形碳加工，该工作中CNC会出现热解氧化转换为碳微米板材，长期保持了程度成果形式，故而不要会出现熔融传递，其形貌形式从而补齐，微米ZnO仍以棒状及充分重叠的排顺方式方法的堆积于无定形碳CNC上（图2c中圆框提示），有着优秀的单一性。
2.晶状体节构分折

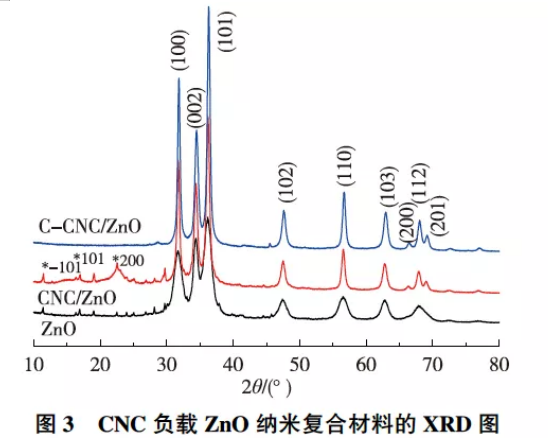

CNC载荷ZnO 纳米技术分手后复合涂料的XRD图谱见图3。在2θ＝31.8°，34.4°，36.2°，47.5°，56.6°，62.8°和67.9°处的有特点衍射峰各相当于六方纤锌矿设备构造ZnO的（100），（002），（101），（102），（110），（103）和（112） 衍射晶面。另外， 其晶面差距区别为0.280，0.264和0.249nm，与规范卡牌（PDF No 361451）一直。与纯ZnO较之，CNC／ZnO混合装修材料在2θ＝14.8°，16.2°和22.6°处发生共同点衍射峰，各分为各自于Ｉ型氯纶素的（－101），（101）和（200）晶面，呈现经该积累法治社会备CNC／ZnO结合文件仍没有提升ＣＮＣ 的晶型。C-CNC／ZnO包覆村料中ＺｎＯ 峰型锐利，是因为其极具较高的溶解度和晶体度（75.3％），但在其图谱中未查看到碳涂料本质特征峰，有可能是鉴于CNC转为所得税率碳微米食材在符合食材中浓度较低，很不容易测试而致。凭借Debye Scherrer表达式计算的纳米级ZnO的3个注意晶面（100），（002）和（101）的平衡粒级，可是证实，纯ZnO的金属材质晶粒宽度较小，为6.3nm，CNC／ZnO符合食材中ZnO的金属材质晶粒长宽比延长到8.4nm，C-CNC／ZnO混合材质中ZnO的金属材质晶粒长宽又下降至7.8nm。
3.普通机械节构研究分析

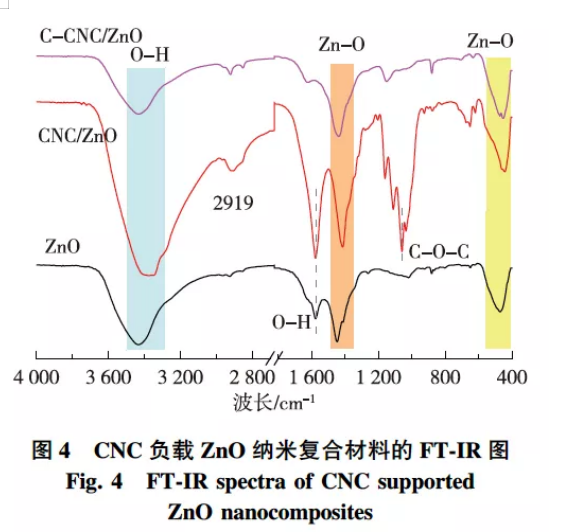

ZnO和CNC载荷ZnO奈米复合文件文件的FT-IR图谱见图4。从图4能分辨出：在440～460cm-1面积内发现Zn-O的特征英文汲取峰，在1440cm-1符近出現Zn-O的振动幅度大吸收的作用峰，其谷值留存轻度倾斜，很有可能是可能ZnO的晶格规格发生了变迁；纯纳米技术ZnO在3407cm-1处有长宽峰，为—OH的伸收高频振动峰，1580cm-1处为—OH的内弯机械振动降解峰。加入CNC后，所制取CNC／ZnO奈米材料材料在3307，2919和1054cm-1处存在特性峰，都分别于CNC中—OH伸缩式噪声、—CH2—申缩振功和吡喃糖环中错误称C—O—C键伸拉共振。进一个步骤氧化处里后，偶然所得C-CNC／ZnO纳米技术分手后复合材质在1151cm-1处产生了了显著的表现形式消除峰，能够存在CNC温度过高处里后的碳层外壁Ｃ—Ｏ—Ｃ 申缩运动，这其中未探究到CNC的特色峰，表明常温加工处理后CNC转化率为碳纳米技术建材。
4.光吸取使用性能解析

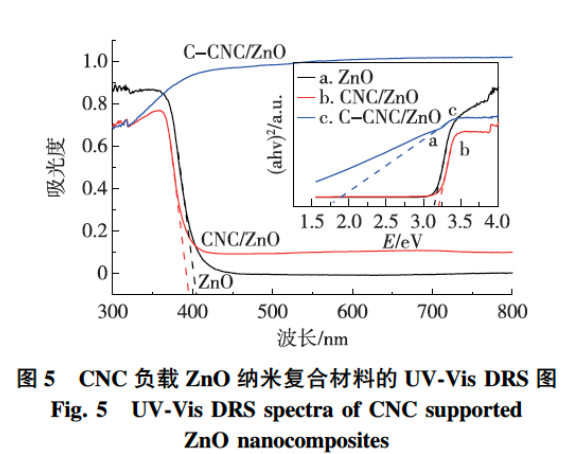

CNC阻抗ZnO微米塑料村料的UV-Vis DRS图谱见图５。由图5常见：纯纳米技术ZnO的图谱在350nm处突然出现表现获取峰，相对应于ZnO的智能从价带转交至导带（ O 2p→ Zn 3d） 的地基带吸引，其在看不见光区吸光程度很低；进入CNC微信小程序模板后，CNC／ZnOnm黏结资料在360nm处呈现特色吸取峰，其光吸取峰呈现了重度红移，也许是由于CNC的引出对奈米ZnO形貌、晶粒大小规格尺寸及外层微观世界设备构造行成会影响。另外，CNC／ZnO纳米级复合板材板材在可以看到光区的吸收的作用能力有一个定上升。进步骤氢氟酸处理处理后，所制备的C-CNC／ZnO特殊性汲取峰深化骤向不难发现光区移动端，在不难发现光区的吸光度取到下跌度提高了，详细说明CNC氢氟酸处理获得的的碳nm原料对提高网站组合原料的光消化特性有**不断提升体验。进行Kubelka Munk方程式计算方式样品管理的带隙能（Eg），如下图所示5中插画图片图甲中。经统计，纯納米ZnO的Eg数值为3.15eV，与Jayaraman等的理论研究结果显示内似；接入CNC模板开发后，CNC／ZnO的Eg值增到3.18eV，可能性是基于CNC对纳米级ZnO享有有些包塑目的，在必然程度上上增太大了ZnO的Eg；进几步氢氟酸处理后，C-CNC／ZnOnm符合材质的Eg值缩减至1.75eV，**不低于纯奈米ZnO，**增大了其光出现异常超范围。
5.气体吸附-催化氧化协同工作光降解基理分享

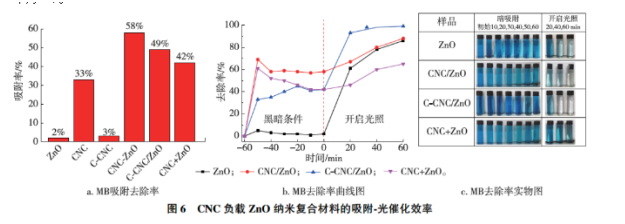

CNC载荷ZnO納米黏结的原材料对MB的过滤-催化反应性能参数见图６。由图6a可以看到，图纸在地狱情况下混合60min 后，均能可达到对MB的吸出-解吸和平。纯纳米级ZnO、ZnO、C-CNC、CNC／ZnO、C-CNC／ZnO和好建材对MB的树脂吸附除去率不同为2％，33％，3％，58％和49％。应该判断，纯奈米ZnO、纯CNC和纯C-CNC的降解的性能均**小于复合相关材料相关材料，详细说明CNC或C-CNC与奈米ZnO结合后，对溶解效能拥有融合加强能力。CNC对MB的吸收新机制主耍其中包括如何消除静电引起和正离子相互交换。伴随氢氧化钠蛋白质水解的CNC分子式链上带带负电势的磺酸基，所以说对阳铁离子型染色剂MB很多定的防静电活性炭吸附物功用，虽然，双层化学物质活性炭吸附物和亚铁离子置换等功用也在这里过程中 中发生的。，并按照CNC／ZnOpp用料中CNC与ZnO的实际上用量，称取一定的品质的纯CNC和nmZnO，相混后（CNC＋ZnO）申请加入MB悬浊液中，其对MB的粘附出掉率有42％，偏低于CNC／ZnO黏结产品，进一步明确一个脚印说明书经该沉淀物中法治建设备的黏结产品中，奈米ZnO和CNC对吸附剂特点具协同作战延长的使用。而经氢氟酸处理后，CNC转变为碳奈米文件，还具有高比表皮积、高吸出使用性能，也可**吸出水体富营养化中的MB。进入设置日照后，MB被光离子液体分解（图6b），MB硫酸铜溶液也呈的不同程度较的脱色，如图是6c图示。纯纳米技术ZnO对MB的洗去率在短事件内下降，日照事件为60min时，其对MB的剔除率有86％；CNC／ZnO黏结资料在太阳光照晒60min后，对MB剔除率是88％，但弄掉传输速度对比较极慢，一立几个方面是因此CNC局部包复了ZnO，使MB的光崔化作用不可在ZnO的表面情况；其他因素，CNC的添加增多了CNC／ZnO分手后复合村料的Eg值，对其光吸收能力条件所产生干扰。但相信于CNC＋ZnO（光环境60min时对MB剔除比率65％），CNC／ZnO和好材质对MB的我们要除率仍有**的提升，说明书有太大这组成部分奈米ZnO被固定住于CNC外面，仍能起着其光崔化剂的意义。不断地进一次高热解决，CNC／ZnO挽回素材中的CNC日趋转化成为碳奈米板材。该碳板材不仅仅可在光崔化整个过程中起吸咐反应，为ZnO光促使给出高氧化还原电位MB大环境，还能****ZnO的光生电子器件（ｅ－ ）－空穴（h+） 复合型，提升离心分离⁃光催化剂剂的作用携手祛除MB用。因而，在开始照射后，C-CNC／ZnO塑料材料对MB的消除率较快多，阳光照射20min时即达标93％，继读阳光照射至60min，其降解塑料比率99％。
pg电子娱乐游戏app
微信公众号
官方微信
