我们研发了一种新型的无金属电催化剂,即黑磷量子点(BPQD)。然而,BPQD易于聚集,会导致活性位点的损失。此外,它的导电性差不利于电解过程中的电荷传输。为了解决这些问题,我们采用具有电化学活性的黑色氧化锡(SnO2-x)纳米管作为基底。通过简单的自组装和Sn-P配位,将BPQD稳定地限制在SnO2-x纳米管上,从而产生稳定的双活性电催化剂。得益于它们的协同优势,BP@SnO2-x纳米管表现出了的氨产率和法拉第效率,代表了复合电催化剂用于环境固氮的成功探索。
通过水热法,在预合成的SiO2纳米棒上沉积均匀的SnO2层,得到SnO2@SiO2纳米棒。在蚀刻掉牺牲模板(SiO2纳米棒)之后,留下SnO2纳米管。再将其与NaBH4混合,并在氩气中于350℃下加热30分钟,获得SnO2-x纳米管。正如扫描电子显微镜(SEM)观察所揭示的(图1a),SnO2-x的管状形态保持良好。透射电子显微镜(TEM)图像显示出具有相对光滑表面和内部中空的SnO2-x纳米管。插图显示了高分辨率TEM(HRTEM)图像,0.33 nm的晶格间距与SnO2-x的(110)面一致。在图1c中比较了SnO2和SnO2-x的X射线衍射(XRD)花样,SnO2的XRD图显示金红石SnO2(JCPDS no.41-1445)特征峰。对于SnO2-x的XRD图谱,峰位置没有变化,表明晶体种类在还原后没有改变。图1d显示了SnO2的Sn 3d光谱,其中494.6和486.3 eV处的峰对应于Sn4+的Sn 3d3/2和3d5/2轨道。在SnO2-x形成后,两个轨道均红移了0.2 eV(494.4和486.1 eV),原因是Sn周围新产生的氧空位。

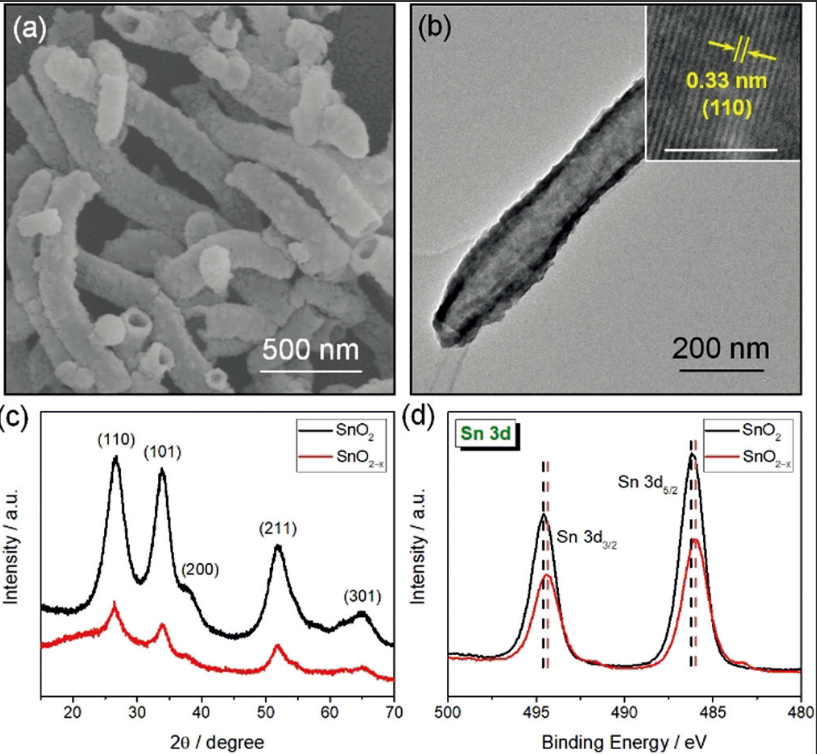

Figure 1. (a) SEM and (b) TEM image of a SnO2–x nanotube; (c) XRD pattern and (d) Sn 3d XPS spectra of SnO2 and SnO2–x nanotubes, respectively.

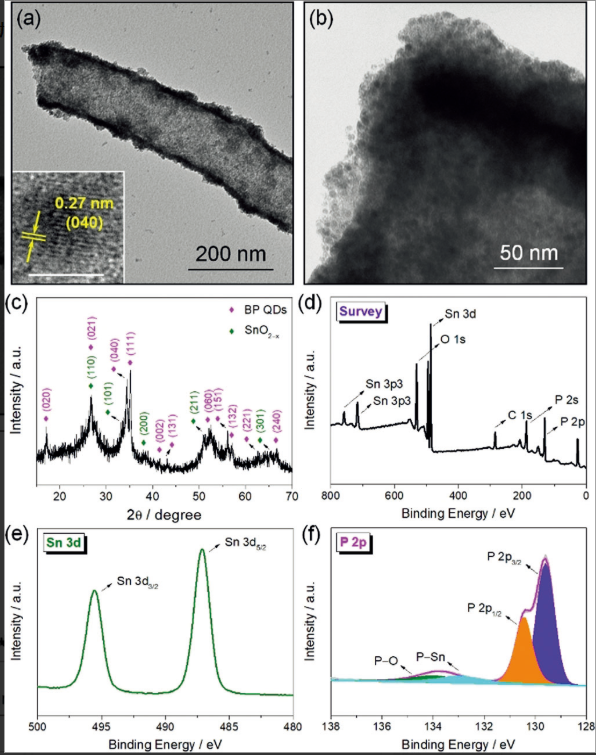

马上又,我国凭借彩超捕助色谱仪剥落提炼BPQD。要将BPQD影响在SnO2-x納米级管上,将什么和什么在四氢呋喃(THF)中混和彩超治理 。如同2a和2b一样,TEM和HRTEM定性分析获得的的BP@SnO2-x納米级管,从该图下能能判断出,納米级管的漆层越来越显著的更滑,密布且饱满地装饰公司有BP QD。插画图片表示HRTEM图形聚焦点于1个BP QD,其晶格斑纹安全距离为0.27 nm,与BP的(040)垂直面完全一致。BP@SnO2-x納米级管的XRD图如同2c一样,该然而进两步印证了BP QD在SnO2-x納米级管上的顺利完成黏结。图2d表示了BP@SnO2-x納米级管的宽扫描机XPS光谱图仪,反映出了锡,氧和磷成分的出显。凭借100甄别率XPS能能确立Sn和P的电化学感觉。图2e表示了Sn 3d光谱图仪,这其中Sn 3d3/2和3d5/2道轨交通地处495.5和487.1eV,与SnO2-x相对,蓝移了1.1eV。谈谈P 2p谱(图2f),P 2p1/2和2p3/2道轨交通从130.6和130.0 eV红移到130.4和129.5 eV,这取决于用户界面处每种类物质两者的充分反应。因此,134.0 eV的基线来源于BP QD提炼流程中生产的腐蚀磷。十分是在133.0 eV处出显的新峰反映出了锡和磷两者的联动反应,真是BP量子点稳固约束力在SnO2-x納米级管上的缘故。【氧化锡纳米管负载黑磷量子点的电化学性能测试】
我们在环境条件下Na2SO4电解液中评估BP@SnO2–x电催化NRR性能。在-0.3至-0.6V下NRR测试2小时,得到的计时电流曲线如图3a所示,可以看出,所有这些曲线在整个过程中表现出的稳定性。电解2小时后电解质的紫外-可见吸收光谱如图3b所示,在-0.4V时达到高的氨产率(48.87μg h-1 mgcat-1)和法拉第效率(14.6%)。此外,BP@SnO2-x纳米管在-0.4V vs. RHE的五个连续循环期间,氨产率没有明显衰减,表明催化剂的可回收性,这对于实际应用至关重要。为了证明BP@SnO2-x纳米管的协同优势,我们将其NRR性能与纯SnO2-x纳米管和BP QD的NRR性能进行比较。如图3f所示,BP QDs表现出比SnO2-x纳米管更高的电催化活性。然而,BP QDs的NRR性能不可避免地因其强烈的聚集倾向和较差的电导率而减弱。BP@SnO2-x纳米管的氨产率显着提高,表明通过BP QDs在SnO2-x纳米管上进行修饰。另外,在异质界面处形成的氧空位可能产生原子缺陷,并因此产生不平衡的电荷分布,其将提供内置驱动力以促进界面电荷传输。

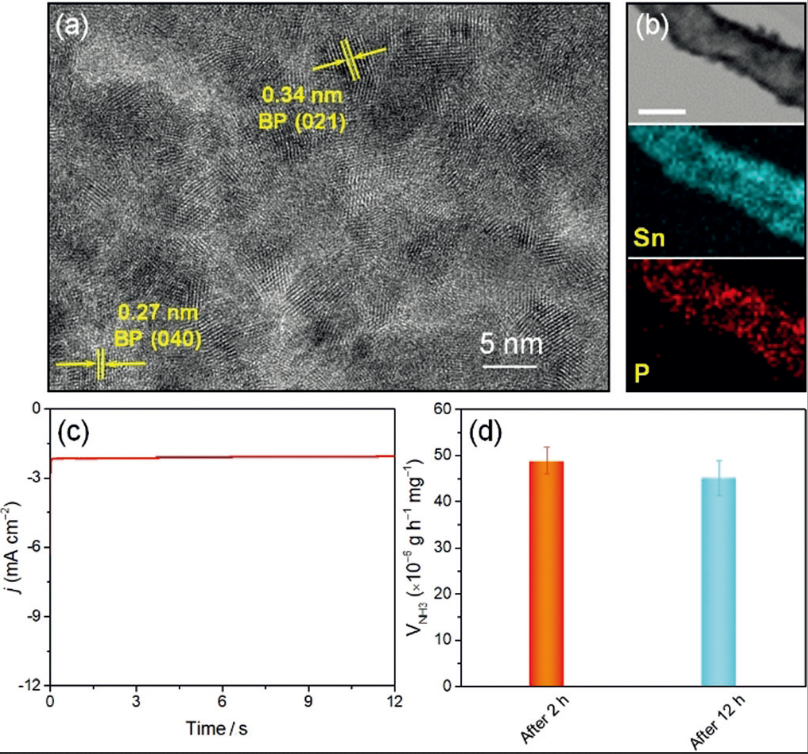

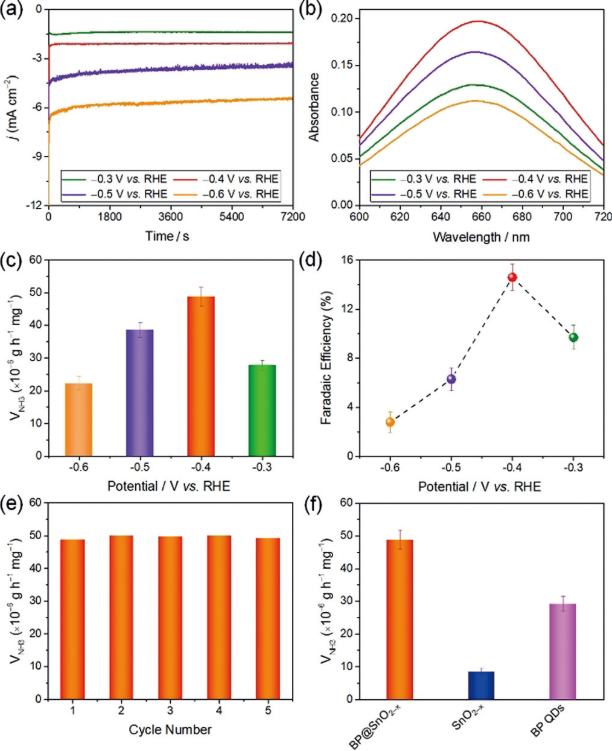

Figure 3. Electrocatalytic N2 reduction performances.
