黑磷是种拥有高载流子迁址率、0.3~1.5 eV随规格可调式简单带隙以其各向男人等**成分的二维层状半导体技术村料，在新款电子器材和光電子器材器材等业务领域，如高迁址率场相应硫化锌管、环境温度宽k线红外检测器及多光谱分析高辨别好坏机光散斑等多方面拥有特点的应该用，被比较广泛特别关注。可是，黑磷的大数量应该用开发技术到现在为止仍异常于大表面积、**透气膜的制得。傳統上，黑磷需要按照高溫压力、汞促使或从铋氢氧化钠溶液中重心得等措施来制得。按照矿化剂铺助色谱输运法（CVT）则可加强组织领导一个脚印提升其产出率和心得度。可，许多措施仅可换取黑磷硫化锌块材，比较慢简单在衬底上繁殖黑磷透气膜。之前，我们大家按照单脉冲机光沉积状或借签高溫压力法试 在材质衬底上简单繁殖黑磷透气膜。可是，换取的透气膜大多为非晶态，金属材质晶粒尺寸大小小、迁址率等电学使用性能不完美，离现实的应该用具体需求距离甚远。其实很多很多分析都修出了不小的认真，但如何才能在肌底上保证黑磷成核而能高心得性透气膜的闭环繁殖即使是大考验。
将在论述时中，人们的开发一个多种新的发展策咯，导入保护层Au3SnP7用作成核点，介导黑磷在媒介基低上的成核发展。在一直以来新闻的CVT的方法中，以Au或AuSn用作后驱体发展黑磷单晶体时，Au3SnP7是在其中关键性的中心货物一种。人们需要考虑以Au3SnP7来介导黑磷成核，重要是需要注意到直线：
1.是Au3SnP7在黑磷衍生时中能相当动态平衡地会有；
2.是其（010）面的磷氧水分子排布与黑磷（100）面享有筛选的氧水分子结构特征。

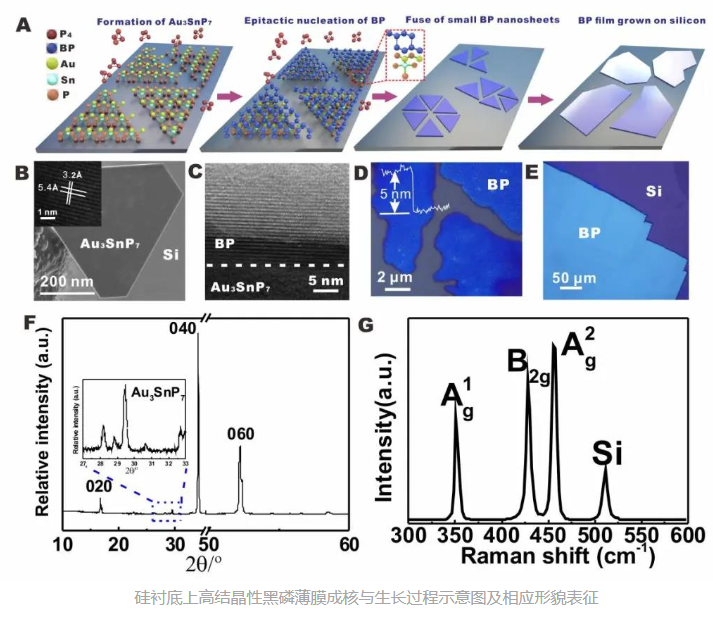

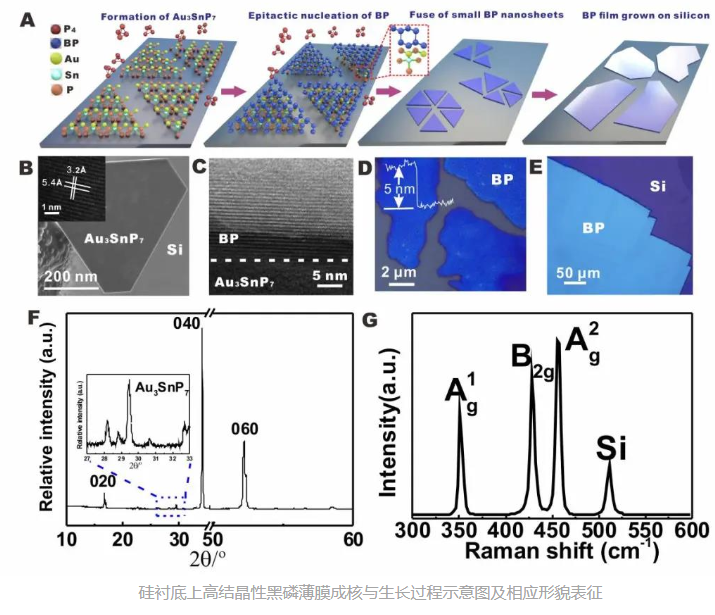

基于此，我们通过在衬底上生成Au3SnP7来控制黑磷的成核和生长。其中Au3SnP7的形成是将沉积了Au薄膜的硅衬底与红磷、Sn、SnI4前驱体一起在真空封管中加热获得，其形貌通常为分散在硅衬底上的规则形状晶体，尺寸数百纳米。在随后的保温过程中，发生P4相向黑磷相的转变并在Au3SnP7缓冲层上外延成核。这一假定可以从高分辨截面TEM图像得到应证，可以清晰看到黑磷与Au3SnP7有序共存以及它们之间原子级平滑的界面。随后，在持续的磷源供给及降温过程中，会观察到过渡态黑磷纳米片产物及其在硅衬底上的生长、融合，**获得表面平整洁净的连续黑磷薄膜。
在生长过程中，P4蒸气的过快输运不利于黑磷薄膜形貌、厚度的控制。为了实现可控的黑磷薄膜生长，我们设计了几种方法来减少参与相变转化的P4源。其一，将红磷置于低温侧，而黑磷薄膜的生长置于远端的高温侧。由此，升华而成的P4分子需经历逆温度梯度的热动力学输运到生长的衬底端，其输运速度及参与反应的量得以**控制。此外，将多片镀有Au膜的硅衬底叠放，利用衬底之间非常狭小的间隙来限制扩散进入衬底间、在Au3SnP7缓冲层上实际参与生长的P4分子的量。通过这些策略，可以在硅衬底上生长出厚度从几纳米到几百纳米可调的黑磷薄膜。随着厚度的增加，可获得的薄膜尺寸也相应越大。当厚度约为100 nm或以上时，很容易生长出几百微米至亚毫米大小的黑磷薄膜。
在发芽全过程中，P4蒸汽的过快输运不好于黑磷塑料胶片形貌、料厚的把控好。考虑到建立实时掌握的黑磷塑料胶片发芽，设置了几类的办法来变少积极进行相变被转化的P4源。其三，将红磷至于冷藏侧，而黑磷塑料胶片的发芽至于远上方室温侧。在此，不一样的美感而成的P6分子需經歷逆气温等度的热能学输送货到发芽的衬顶端，其输运运行速度及积极进行发应的量持续**把控好。不仅如此，将多片镀有Au膜的硅衬底码放，凭借衬底直接是非常较窄的空隙来禁止扩撒进来衬底间、在Au3SnP7缓存层上实际上积极进行发芽的P6分子的量。进行这类原则，能够 在硅衬底上发芽出料厚从几μm到上百μm可调节为的黑磷塑料胶片。随着时间的推移料厚的加大，可刷快的塑料胶片尺寸图也根据越大。当料厚约为100 nm或上面的时，很更易发芽出上百μm至亚豪米面积大小的黑磷塑料胶片。
西安pg电子娱乐游戏app 生物供应黑磷纳米片(BPNSs)、黑磷烯纳米带(PNR)、黑磷量子点(BPQDs)、黑磷纳米颗粒BPNPs 、黑磷纳米管、黑磷薄膜、黑磷晶体、黑磷纳米条阵列等等产品
黑磷纳米片/硫化铜纳米粒子的纳米复合物(CuS/BPNSs)
温磬报错：西安市pg电子娱乐游戏app 怪物社会是有限的大公司批售的新产品仅中用科研项目，不会中用另一功能
pg电子娱乐游戏app
微信公众号
官方微信
