考虑到解决办法锂铝合金嵌脱锂时成分不可靠的劣势,提高硅材料的特性料的循坏功能, 在2步较高能球磨和酸蚀條件下提炼出了多孔硅 / 石墨分手后复合装修材料, 并对其进行碳包复提炼出多孔硅 / 石墨 / 碳pp的原材料。进行TEM , SEM 等测试软件的方式深入分析了多孔硅装修材质的结构特征。作为一个锂铁离子电池充电负极装修材质, 电催化测试软件结果显示揭示多孔硅 / 石墨 / 碳挽回涂料相比较納米硅 / 石墨 / 碳包覆建筑材料有更有效的循环往复安全稳确定。

电无机化学性检查

将复合文件文件、导电剂乙炔黑、粘接剂 PVDF( 聚偏氟乙稀 ) 或 LA132 型水性树脂负极粘结力剂 ( **的成分为聚丙烯酸酯酸类恩贝益共聚物胶乳 ) 以 80∶10∶10 ( 或 78∶10∶12 、 82∶10∶8) 的效率比混合型喂养平均, 搅伴做成浆料。将浆料倒于总体水平搭建的 Cu 箔上 (Cu箔紧跟在玻离板上 ), 用150 μm 的湿膜准备器使用涂膜。涂好的极片植入烤箱中, 80 ℃ 吹干 1 h , 风干后取出来注塑成型、压片, 的压力为 1 MPa 。极片放进去蒸空恒温缺水箱中缺水, 的温度为 120 ℃ , 期限 4 h 这。實驗蓄电池箱搭配是在充电氩气的乳胶手套箱中参与。准备的复合用料用料作试验半蓄电池箱的正极, 以黑色金属 Li 片作测评半电池板的负极, 1 mol · L -1 LiPF 6 /EC∶DMC( 比热容比 1∶1) 为电解法液, 装配成 CR2016 型扣式充电电池箱。进行实验充电电池箱的恒电流值充击穿性能参数测验选择南昌 Land 锂电池公测系统的 ( 量限为 0~10 mA) , 充充放电瞬时电流体积密度为0.2 mA · cm -2 , 充蓄电池充电到线电压为 0.01/1.4 V 。

耐腐蚀性定量介绍介绍

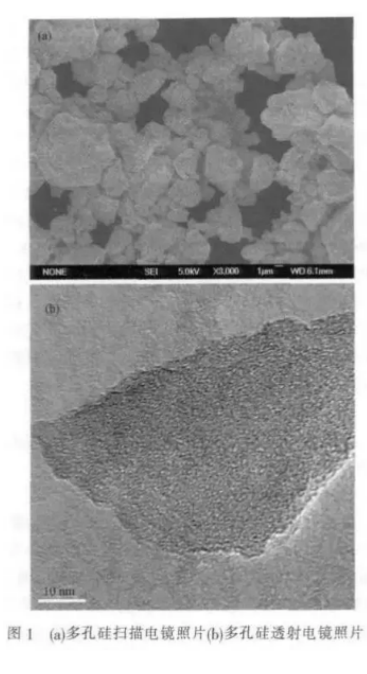

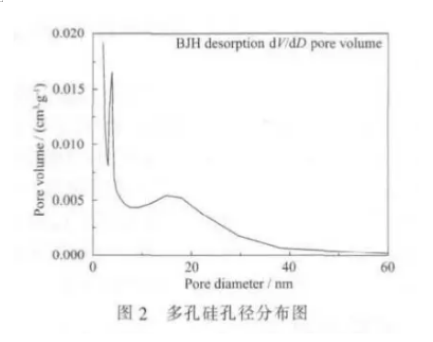

所采用检测电镜观查粉末状的粒状管理状况。从图 1(a)还可以知道, 多孔硅粉末生长在 2~5 μm 。选用散发出电镜调研颗粒物的微观世界组成。图 1(b) 中, 紫色点体现多孔硅颗粒剂外层的納米孔, 孔的直径在nm级。重要依据氦气吸收的静止储存量法校正了多孔硅的孔的直径区域划分。如图甲所示2如图所示, 钻孔大小首要还在 40 nm 下述, 而于 1~4 nm 大多。

电化工公测最后及概述

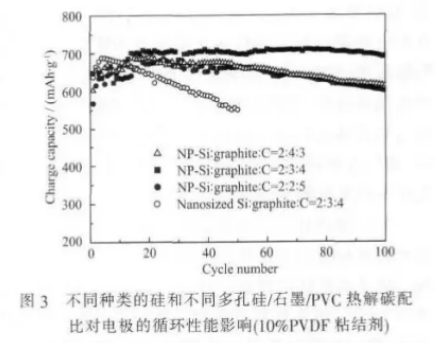

图 3 是硅水平平均分均为 23% 的样子, 而硅的各种类型和黏结物组成了的不同的黏结原料的循坏耐腐蚀性较好。拥有的印刷品都会适用同等的转化成步骤。需要查出来硅、石墨和 PVC 热解碳的比例怎么算为 2∶3∶4时,选取多孔硅的样机的配置的性能特别远远超过选取微米硅颗粒剂的样机。基本的原因分析是, 多孔硅粒子中充电了nm深浅的孔,良好地**了充尖端放电步骤中硅的体积大概变动, 因此非常明显改进了金属电极的维持性。

石墨加上量过高和过低的塑料物料循环法稳定的性都不佳, 硅、石墨和热解碳的质量比值 2∶3∶4 的复合的材料型用料重复相对稳界定更佳。明确我们公司对复合的材料型用料的来设计, 热解碳非常的于粘合剂, 将硅与石墨包塑黏结在一个。当石墨硫含量较少时, 根据缺乏性富饶延展性的石墨的加载,复合型物料的平稳性相对比较偏差。当石墨数量高而热解碳量少时, 起围绕黏接目的的热解碳匮乏, 使热解碳部位在嵌锂时候中接受硅很高的体积大概变换, 更易造成 位置机制粉碎机图片并概率与石墨科粒脱开, **现象为反复耐热性的衰弱。

随着图 3 , 硅量为 23% 的塑料产品中石墨获取量以 33% 为宜。石墨含锌量为 33% 的多孔硅 / 石墨 /碳包覆的材料第一次 充尖端放电有效率大部分在 63%~69% 相互,只含石墨的多孔硅 / 碳组合素材最先进行充电速度应该在 55%~60% 两者, 也即使说放入 33% 的石墨都可以缩减软型资料的最先不可以逆电容量, 不断提高第一次充尖端放电生产率。

利用几步较高能球磨、酸蚀操作和碳包复提炼出多孔硅 / 石墨 / 碳黏结村料。光电催化反应测量结果显示呈现, 多孔硅 / 石墨 / 碳符合板材相对来说纳米级硅 / 石墨 / 碳和好板材有更快的巡环平稳性, 可能性的缘故是多孔硅颗粒状中的纳米级孔的结构在特别大数量上可以缓解了硅在充蓄电池充电工作中的空间转变。的同时, 黏结体主成比列、热解碳前轮驱动物、粘结力剂不一样和剂量也会对涂料的电药剂学稳定性存在过大的损害。至少以便用 10wt% 的 LA132 黏结剂的电极材料200次 间歇今后电动车充电存储容量持续在649.9mAh·g-1,近乎无衰减。更好的化学反应能体现了多孔硅 / 石墨 / 碳混合材质已成定局成為第四代人锂正离子電池负极材质。

西安pg电子娱乐游戏app 生物可以提供碳负极材料、合金类负极材料、锡基负极材料、含锂过渡金属氮化物负极材料、Fe2O3、Co3O4、TiO2以及金属硫化物等复合电极材料及钛基氧化物及其复合材料,包括Co掺杂的Li4Ti5O12纳米纤维,Pd/CeO2-TiO2纳米纤维膜和N-TiO2/g-C3N4复合材料等一系列锂离子电池负极材料，支持定制。

各种相关定制化列表框稻壳研究的硅基黏结建材TiO2-GNs納米软型装修材料Fe3O4/Fe3C/TiO2@C复合材料玻璃纤维TiO2@PC用作锂正离子微型蓄电池SnO2@TiO2软型保护膜资料Li4Ti5012/TiO2纳米技术塑料原材料片层TiO2/SnO2组合装修材料S@TiO2/PPy锂硫容量电池包覆正极的材料锂亚铁离子电池组负极的原材料Li4Ti5O12/TiO2/AgTiO2/石墨烯材料及TiO2/Fe3O4包覆结构特征納米级二防氧化钛/多孔碳納米级玻纤分手后复合原材料锂化合物锂电池负极建材CoMn2O4C/Li4Ti5O12Fe2O3@TiO2奈米合金金属/TiO2包覆涂料碳納米管与彩石氮化合物物复合型装修材料LTO/CNFspp材质二被氧化钛覆盖混炼亚锡(TiO2@SnS)黏结文件锂化合物手机电池TiO2/nm产品nm复合型产品锂亚铁离子電池负极用料Li_4Ti_5O_(12)TiO2/纳米物料气凝胶的作用分手后复合物料锐钛矿型TiO2钠阴离子微型蓄电池负极物料锰钝化物以至于包覆物看做锂正离子电池箱负极建材TiO2P2O5微米pp用料共轭水滑石物/二空气氧化钛微米管包覆的材料Fe3O4/TiO2包覆建筑材料多孔Fe_3O_4混合原料碳、二被氧化钛基nm黏结素材LTO/CNFspp素材Li4Ti5O12对LTO/TiO2分手后复合涂料钛酸锂及炭发泡密封条钛酸锂复合型材质掺入SnO2奈米晶和TiO2-Graphene混合建筑材料TiO2@carbon复合相关材料相关材料钛酸锂/碳奈米氯纶锂化合物手机电池负极原材料多壁碳nm技术管/二被氧化钛nm技术和好涂料(TiO2@MWNTs)双壳层Si/TiO2/CFs塑料建筑材料双壳构成(SiO2@TiO2@C)身为锂铝离子電池的负极的原材料鸟巢状TiO2納米线TiO2/Co3O4pp的材料SnO2/TiO2组合资料互穿手机网络形式CNT@TiO_2多孔納米黏结建筑材料C@MoS2,Fe3O4@C和TiO2@C素材TiO2/RGO负极原材料TiO2@MoS2划分设计pp村料Li4Ti5O12-TiO2黏结装修材料Si@TiO2&CNTs和好材质核壳Co3O4@a-TiO2微/微米结构的当做锂阴离子蓄电池的负极资料石墨烯资料挽回一维二氧化物钛納米资料锂硫锂电池TiO2/S软型正极物料Li4Ti5O12素材3D多孔石墨烯材料与P25(TiO2)组合适用于锂阴阳离子电池充电TiO2CoPtTiO2/CoPt/FeOx锂亚铁离子负极建材二维充分大孔(3DOM)建材雪粒状二硫化钛/二维nm炭化钛结合资料新颖吸附性多组分/石墨化介孔碳包覆物料20TiO2-GC微米分手后复合装修材料TiO_2/纳米产品及TiO_2/Fe_3O_4包覆产品Li4Ti5O12/rutile-TiO2锂阴离子微型蓄电池负极涂料微米技术碳素材(石墨烯材料rGO和多壁碳微米技术管MCNTs)的三维图微米技术复合型素材二防氧化钛纳米技术线/二维层状氧化钛组合物料Si和TiO2复合物料型获得锂阳离子電池复合物料型负极物料

以上内容来自pg电子娱乐游戏app 小编zzj 2021.4.27
