纳米级粒子束更具成千上万特异的的性能,用它热塑性树脂高聚物物,能使汇聚物的耐熱安全性能指标和力学结构安全性能指标得到了增强。现有制取納米阿尔法粒子束渗透型酚醛环氧树脂的方式 最主要的有納米阿尔法粒子束进行疏散法,这类策略就很难避开納米再生颗粒在环氧树脂中的探亲,因此总能达看不到目标的必要性。故,我们应用溶胶–凝露搭配原位合成法纪备nm二硫化硅渗透型酚醛硅胶粘合剂,根据IR和TG-DTA对渗透型硅橡胶确定了热进行探讨和架构进行探讨,并检侧了镁碳砖的化学实验操作使用性能。
酚醛树脂材料的IR和TG-DTA定量分析
红外光谱探讨探讨在NICOLET170SX 型FT-IR红外光谱仪仪上刷 KBr 与样本混杂压片后环境温度下实施扫苗,扫码规模400~4000 cm-1;
选取TAS-100X型TG-DTA热阐述仪测量,将待测样件装在Al;O绀坝内,在空气当中工作氛围下,从恒温升至800 ℃,变多传送速度为10 ℃·min-1。
镁碳砖的制取与论文检测
适用髙速混碾机进行结合,其添加了奇奇怪怪循序为:将5~2mm和2~0 mm的电熔镁砂干混1~2 min后加酚醛树脂材料混2~3 min,加个入石墨混1~2 min,加盟混后筒磨粉混15~25 min,总混时20~30 min。泥料应分层均,不能有浮游的细粉及白料。在其中少于3 mm的区域为35%~42%,小于等于0.088 mm的部门为32%~38%。砖坯压合采取类型为YZ-2000的液压式式压强试验装置机,熔融压强为400 kN,样品长宽比为50 mm× 50 mm,生产砖坯的容重容重高于2.95 gcm-3。将砖坯当然潮湿24 h后,经200 ℃热补救12h后保压至高温后进行化学实验操作性能方面加测,每组测3个样,取大概值。
IR剖析

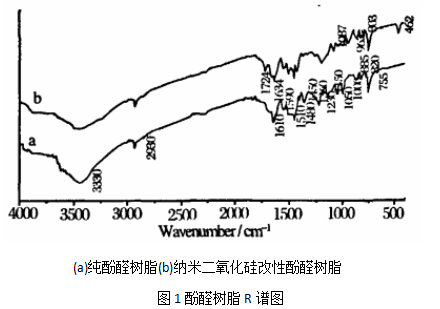

图1为普普通通酚醛硅胶粘合剂和改良酚醛硅胶粘合剂的红外光谱分析,对照a和b,基本现实存在一些区别:(1)通常酚醛不饱和树脂在1050 cm1及1150 cm-1随近显现明显的的降解峰,此为醚键官能团C o C特点峰;纳米级二氧化的硅改善酚醛环氧硅橡胶在这里领域的醚键症状峰则有了减低。其主观原因是常见的酚醛环氧硅橡胶的干固是酚环间依据亚甲基一CH一或醚桥一CH2一O一CH2一连通,若想成型3d线状的丙阶酚醛光敏树脂;而微米二硫化硅增韧酚醛树脂材料除作出这2种接入的方法外,还或者有一位氧硅氧桥一O一Si一O一的联系,根据在1087 cm1附进突然出现了O一Si一O 的非轴对称消除峰,随着酚环两者的醚桥少,故吸收率峰减低,这也可从侧部表示硅渗透型剂积极参与了酚醛聚酯树脂的制作而成。⑵普通的酚醛硅胶粘合剂在指纹解锁区(650~910 cm-1)处3个表现峰均较很明显,情况说明凝固树脂胶中通时来源于酚环上的对位转变.邻位代替及2,4,6位而且替代,且邻位所代替及2,4,6位同一结合在一起处峰強度少于对位;而硅热塑性树脂材料酚醛树脂材料中2,4,6位充当蜂有所为强化,邻位改变峰标准也超出对位改变峰,此说明怎么写纳米级二氧化的硅改性材料酚醛聚酯树脂材料的交连密度计算公式低于硬性酚醛聚酯树脂材料,与苯酚相对比,硅源水解反应缩合的后面副产物很有可能有1~4个可溶性点进入化学交联,以硅原子团为咨询中心会进行近似于以酚环(3个活性酶类点)为核心的3d线状空间结构,能建成身材框架,可以固化型硅橡胶化学交联程度较正规酚醛硅橡胶高某些格局功能对耐高温性是极为有利的。(3)与传统酚醛聚酯树脂比起,納米二脱色硅热塑性不饱和树脂酚醛不饱和树脂的红外图谱，在803 cm-1付近出显了Si—O—Si的不对称申缩振功蜂,462 cm-1火车站附近有了Si—O—Si的弯度震动问题峰,表明有这部分硅源并还没有与酚醛硅橡胶分子式情况耐腐蚀键合,形成了三维图像的Si—O—Si网格结构的;聚硅醇或多烷氧基聚硅氧烷可来硅羟基或硅烷氧基与苯环上的羟基来缺水或脱醇化学反应,会在963 cm-1附过会出现了Si—O—C的获取峰,1634 cm-1火车站附近产生了Si—OH 的吸收的作用峰，1724 cm-1周边造成了苯环上酚羟基与硅源溶解后自动生成的吸附性羟基的发生酯化不良反应的吸引峰,还有3330 cm-1符近的氢健切合的酚羟基峰比常见酚醛树脂材料的峰弱但是宽等图谱,表述二防氧化硅的引人减掉了酚羟基的相应纯度,重要于镁碳砖抗压强度的增长。
从下列红外图谱分享确知,在聚合酚醛硅胶粘合剂的历程和硅源电离缩合影响历程中,那部分构成了由Si—o—Si键产生的硅酸网格结构设计,与酚醛树脂胶充分穿插在;与此同时有机肥料硅改性材料剂蛋白质水解引发了许多活力性过大的硅羟基,这类可溶性硅羟基与酚醛光敏树脂间经由氢键和药剂学键发生的了意义,降低了酚羟基的相比含铁，如果在酚醛树脂胶分子式链上传入了杂氧原子Si,这将有益于调节酚醛硅胶粘合剂的热稳定的性。
溶胶疑胶法原位转换的纳米技术 SiO2激光束可在酚醛树脂胶通常情况下匀散落,体现了很好的实验设计成效。
实现IR探讨,改善树脂胶中的存在Si—O—Si键包含的有机系统结构类型,同样亲水性硅羟基与酚醛光敏树脂间实现氢键和检查是否键产生了目的,较低了酚羟基的相对比较含量,还在酚醛环氧树脂团伙链上产生了杂氧分子Si。
微米SiO2水粒子渗透型酚醛聚酯树脂做镁碳砖依照剂,就可以改善耐火砖的耐高温性和耐压试验特性。当微米SiO2阿尔法粒子含量为2%时,耐火砖的抗压抗弯强度满足大值。
广州pg电子娱乐游戏app 生物技术供给多种多样订做开发的产品售后服务。可供给订做开发二脱色硅，可与许多多种多样灵活性基团连通。二脱色硅订做开发文件、納米二脱色硅载药、納米二脱色硅-多肽、納米二脱色硅-胺基酸、納米二脱色硅-糖、金属材质覆盖二脱色硅、二脱色硅覆盖量子点之类
pg电子娱乐游戏app 制作成品出售：
nm二空气氧化硅邮包绿色的荧光蛋白酶 奈米二氧化物硅包荧光蛋白酶 nm二腐蚀硅包围组氨酸产品标签球蛋白 核氨基酸体现的介孔二硫化硅奈米颗粒 二空气氧化硅水凝胶的作用血清质 二被氧化硅微粒接触面整合物/蛋清质平衡型基金型团伙刷 脂肪酸质快递二氧化的硅微米粒 刷状组成部分的阳铝离子性接枝水分子SiO2对牛血清廉血清的吸 二防氧化硅—牛血清正蛋清颗粒状 牛血清廉球蛋白快件的金納米技术簇和四脱色三铁二脱色硅核壳納米技术水粒子的软型物料 超材料SiO2@C多孔納米植物纤维膜 依据人血清正球蛋白用途化nm二阳极氧化硅 羧基性能化介孔二被氧化硅納米媒体顆粒(MSNs-COOH) 硫心路历程呈现的介孔脱色硅奈米颗粒物 应用场景介孔二防氧化硅的纳米技术**控释装修标准 转铁核蛋白修饰语的二硫化硅重量白藜芦醇 转铁蛋白酶遮盖的介孔二氧化物硅 环糊精突显SiO2 转铁核蛋白-叶酸片多厚装饰的双靶向疗法介孔二脱色硅包复金nm棒 包装钌联吡啶(RuBpy)羧基体现的二腐蚀硅nm小粒 背包荧光染剂的二腐蚀硅纳米级小粒 硅烷偶联剂KH-570对纳米技术二氧化反应硅的外面热塑性树脂 二被氧化硅微米球(gQDs@SiO2)从表面绘制链霉亲和素(strAV) 在聚多巴胺淡化的面构筑壳聚糖/介孔二氧化反应硅肝素缓凝纳米涂层 介孔二被氧化硅—雷帕霉素—肝素**涂覆电气支架 介孔二脱色硅荧光肝素bFGF 电动机扭矩肝素和琼脂糖的介孔二氧化反应硅淡化硅生橡胶聚酰亚胺膜 微米SiO2与磷酸二氢钾呈现豆类7S与11S球球蛋白 系统设计阻抗过腐蚀氢酶的介孔二腐蚀硅塑料颗粒 球状二阳极氧化硅淡化上nm铂颗粒剂和甲胎蛋白酶(AFP)抵抗能力 新兴二防脱色硅微球固定不变辣根过防脱色物酶 确定过被脱色氢酶的明胶二被脱色硅杂化微球 高安全稳判定介孔SiO2双层膜电动机扭矩 苯硼酸体现的介孔二脱色硅/胰岛素奈米粒 二防氧化硅杂化抑菌凝胶固定好化醇脱氢酶 人血清球蛋白基本功能化微米二被氧化硅 白淀粉酶和壳聚糖包含的二阳极氧化硅微球 兼容体联接的二氧化物硅包围钌吡啶荧光微米测试探针 二防氧化硅围绕的量子点荧光编号微球 介孔二空气氧化硅纳米技术粉末的明胶包着 二防氧化硅包囊钯nm塑料颗粒(Pd@SiO2) 二空气氧化硅快件的银奈米水粒子 二硫化硅快递包裹磷酸二铵 二被氧化硅包围复方精油的微冲剂 二氧化的物硅包囊氧化的物铁 二脱色硅包装的钛酸锶闪光nm小粒 短路电流吲哚菁绿的介孔二钝化硅包囊上变换奈米颗料 汇聚阳离子流体包囊二空气氧化硅粒子包覆产品 氨基化二阳极氧化硅包着的多孔普鲁士蓝纳米技术颗粒肥料 nm二被氧化硅包围相变原料 快递包裹方向布局纳米级技术氯化银的二氧化的硅纳米级技术钎维 ZnS包复SiO2核壳和空腔框架nm球 聚乳酸包围的二硫化硅气抑菌凝胶-多拉菌素微囊小粒 包含金属制非氧化反应物物多孔中空中二非氧化反应物硅微米球 聚多巴胺覆盖的带磁介孔SiO2纳米级游戏平台 多孔碳球包含的硅/二阳极氧化硅微米黏结的材料 用阳化合物脂质体包装载钙黄绿素的介孔二防氧化硅nm颗料 包装5-氟尿嘧啶的二被氧化硅微米颗料 聚偏氟乙稀/磷过酸納米二被氧化硅螯合轻金属锆杂化膜 二脱色硅粘贴聚醚砜反渗透膜膜 二空气氧化硅改性材料聚氨酯发泡/聚氯氯乙烯超滤膜膜 凝集素绘制的二阳极氧化硅夹层玻璃球 包复法构筑荧光-磁块二防氧化硅奈米颗粒物 四肽缩聚物的SiO2色谱用料 nm金修饰语的二氧化反应硅包埋联钌吡啶nm测试探针 二钝化硅包围Fe3O4納米物料 生态学大团伙修饰语的可光降解介孔有机肥料二氧化的硅奈米粒子束 凝集素存储芯片和带磁二腐蚀硅微球的糖链 γ-氨丙基三乙氧基硅烷掩盖的nm二阳极氧化硅表明氨基 气相色谱法二氧化反应硅根据胺-钯协调一致物zl 04.28
pg电子娱乐游戏app
微信公众号
官方微信
