先将纳米技术SiO2于(110+5)℃烘烤箱中预烘1 h剔除水汽;然后呢将两者改性环氧材料树脂材料(E-51/TDE-85)混一致,并进行加热至100℃范围,融入納米 SiO2,选用物理性的方式，采取高切面助溶机搅拌装置30 min作用;马上又逐个参与计量校准好的各个塑料添加剂;第三将标定好的胶液倒人甲苯中，应急。实行NOL环和直径为为150 mm的储槽绕线成品,固化型完整后,水冷却出膜。
纳米级SiO2的使用量对胶贴剂耐低温使用性能的不良影响

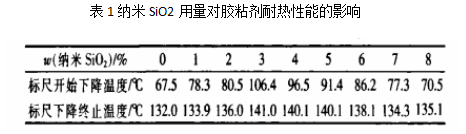

凭借马丁耐低温气温的测试方法,绩效考核了微米SiO2含量对固化剂硅橡胶粘胶剂耐熱效果的导致，实验英文数据如表1右图。由表Ⅰ所知,环氧硅胶贴合剂硅胶贴合剂胶贴剂的耐熱特点跟随奈米SiO2使用量的加强呈先增后降的趋势英文,且均高与未改良粘胶剂。当w(纳米技术SiO2)=3%时,光敏树脂光敏树脂胶水剂的展开出现出现变形热度和热出现出现变形热度均实现大值(分别是比未改性材料胶水粘剂高38.9℃和9 ℃)。进而推测,加入合适量的奈米SiO2,能够**地升高改性环氧硅橡胶硅橡胶胶水粘剂的耐热性安全性能。
国內芳纶纤维材料/树脂组合建筑材料的接面胶接效果

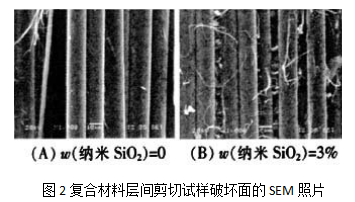

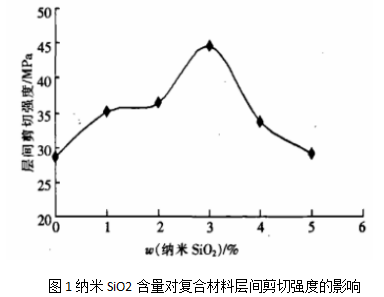

借助结合原料的层间分割效果检查了国内芳纶纤维板与环氧防锈漆树脂胶胶水粘剂当中的网页粘合效果,NOL环符合用料层间拷贝效果的测量没想到长为1所显示。‘由图1可以知道,当w(纳米级SiO2)=1%~5%时,国內芳纶Ⅲ纤维素/环氧树脂黏结材质的层间剪接挠度均远远超出未增韧粘胶剂;当w(纳米技术SiO2)= 3%时,挽回板材层间切面抗压强度超过大值,比未改性材料胶水剂约高56.8%,就说明由nmSiO2热塑性树脂后,国内自主研发芳纶氯纶与改善树脂胶树脂胶粘胶剂之間的程序界面粘结耐磨性能够得到从而提高。另，NOL环的层间剪截制样严重破坏面的SEM像片(见图2)也应证了这位结果。
由图2(A)确知,没经纳米技术SiO2热塑性树脂的氯化橡胶漆树·脂胶水粘剂，其组合建筑材料层间剪接岩样被受到破坏形貌形成人造化学纤维整根从不饱和树脂基体中脱落，被受到破坏面最主要的由露外人造化学纤维形成,玻璃纤维无效无残留且无光敏树脂吸附力,表述植物纤维与树脂材料的胶粘比强度较低。由图2(B)所知,经3%微米SiO2改性食材后的固化剂硅胶水粘合剂胶水粘剂，其混合食材层间复制粘贴试板危害形貌关键共同点是氯纶出现了微纤化、氯纶间的固化剂硅胶水粘合剂胶水粘剂呈毛刺状危害，取决于食材在容忍时画质相容忍新一定的地弯曲应力，地弯曲应力传达到固化剂硅胶水粘合剂胶水粘剂中,使粘胶剂引发内聚损害。进而解释,改良氯化橡胶漆光敏树脂粘胶剂与合成纤维彼此的粘合程度较高;微米粒子束的加人，要**地有效改善黏胶纤维与胶水粘剂之前的操作界面粘结。
进行简单共混法将经面上正确处理过的微米SiO2消减在环氧防锈漆树脂材料中,该法往往可无法研究想要，还有机器设备简单的﹑的操作不方便,可以于行业化间断的生产。
环氧漆树酯胶水剂中增多不过要适的微米SiO2,可**地不断提高胶水剂的热性食物能。当w(nmSiO2)=3%时,环氧防锈漆环氧胶水剂的一开始扭曲温度表的提升约38.9 ℃;T改善约21.3 ℃。
山东pg电子娱乐游戏app 动物可打造个性二阳极钝化硅素材，可与其他种种特异性基团接接。微米级二阳极钝化硅载药、微米级二阳极钝化硅-多肽、微米级二阳极钝化硅-安基酸、微米级二阳极钝化硅-糖、复合覆盖二阳极钝化硅、二阳极钝化硅覆盖量子点特点
pg电子娱乐游戏app 制造开发成品：
硬脂酸(SA)功能性化包复纳米技术二钝化硅(SiO2)阿尔法粒子 納米SiO2改良聚对苯二甲酸丁二醇酯(PBT)软型素材(PBT/SiO2和PBT/SA-納米SiO2) nm二氧化的硅渗透型水性树脂聚氨酯发泡凝固后剂 核壳型纳米技术SiO2渗透型含氟聚丙烯酸酯酯面霜 nm二被氧化硅增韧聚醋酸钠氯乙烯保湿乳 SiO2改良CPVC/PVDF/PMMA软型建材 二氧化的硅改善铜渣(CaO-SiO2-MgO-Fe2O3四元获得渣) SiO2热塑性树脂较长羟基磷灰石晶须 納米SiO2增韧脲醛环氧树脂/第十二醇相变微冲剂 纳米技术SiO2改善聚四氟氯乙烯 SiO2/PPS渗透型植物纤维媒介上色 硅烷偶联剂突显奈米SiO2改良MF/PVA食物纤维 納米二被氧化硅增韧丙烯酸酯高全透明亲水溶性材料 SiO2改善石墨稀-石蜡pp相变精华液 SiO2的芳砜纶分手后复合非织造布[PSA/SiOJMg(OH)2] 石英砂SiO2热塑性树脂Al2O3陶瓷图片 带改良环氧聚酯树脂基团纳米级二阳极氧化硅(RNS-E)改良酚醛聚酯树脂 疏水性树脂胶气质联用SiO2增韧氯化橡胶漆树脂胶(Epoxy,EP) 奈米SiO2热塑性树脂碳氯纶保湿乳上浆剂 nmSiO2改性材料氯醚不饱和树脂 納米二被氧化硅改性材料聚氨酯材料 納米二阳极氧化硅(nano-SiO2)热塑性树脂废聚对苯二甲酸乙二醇酯(r-PET) 奈米SiO2改性材料热可逆转自修理聚氨酯材料 纳米级二硫化硅增韧MA,BMA,St单个的共聚吸油树酯 微米级SiO2改良丙稀酸树酯空间结构胶 SiO2改善钙硅硼系微晶的玻璃 铽搭配物偶联SiO2nm微粒 γ-甲基丙烯酰氧基丙基三级甲等氧基硅烷(KH-570)偶联改性材料奈米二阳极氧化硅(SiO2) 硅烷偶联纳米技术SiO2改良图行背诵丙烯酸 抵抗能力偶联的介孔二腐蚀硅/米非司酮奈米溶液剂 硅烷偶联微米SiO2的水性聚氨酯酯接枝缩聚增韧 二氧化的硅接枝黑荆树单宁载荷钯奈米促使剂 nmSiO2接枝硬脂酸甘油酯型流滴剂/辐照聚氯乙烯黏结材质(nano SiO2-g-B) 二腐蚀硅接枝腐蚀石墨稀/橡塑包覆产品 纳米技术二氧化的硅接枝黄麻植物纤维可降解塑料组合文件 nm二空气氧化硅接枝无机模块得分子式大环内酯类 微米二硫化硅接枝共聚物 TiO2-SiO2接枝含HALS共聚物复合材料纳米技术塑料颗粒 纳米技术二硫化硅接枝复合材料板 奈米二被氧化硅接枝超支化聚酰胺树脂 介孔二硫化硅接枝2-丙烯酰胺-2-甲基丙磺酸杂化相关材料 二腐蚀硅接枝缔合磷酸胆碱/聚醚砜复合型膜(SiO2-PMPC/PES) 聚亚克力 酯-硅烷改善二氧化反应硅(PAcr-MPS-SiO) 納米二脱色硅接枝聚乙二醇 纳米级SiO2接枝超支化聚酰胺树脂 氨基化二氧化物硅接枝青冈栎单宁涂料 納米SiO2接枝V型缔合物杂化用料 SiO2接枝尼龙6凝固后剂增韧改善丙稀酸树脂材料 奈米SiO2接枝水性聚氨酯树酯 SiO2接枝水亚克力改性环氧树酯树酯的包覆防腐原材料原材料 SiO2接枝水滑石物的会亮水凝胶的作用装修材料 聚芳酯枝干状大分子接枝热塑性树脂奈米二腐蚀硅 微米SiO2单单从表面接枝汇聚渗透型和聚乙烯塑料基符合涂料 改善纳米技术SiO2外表面轻松自由基接枝PMMA nm氧化反应硅接触面阴亚铁离子接枝聚合反应苯丁二烯 超支化聚(胺-酯)接枝改善納米二阳极氧化硅 PVC/SiO2pp建筑材料 聚室内甲醛/低黏度聚氯乙烯接枝納米二被氧化硅分手后复合资料(POM/PE—LD-g—SiO2) 超支化聚丁二烯亚胺接枝二空气氧化硅 微米SiO2界面接枝超支化聚脂 SiO2外层接枝PMMA 二腐蚀硅表层接枝甲基丙稀酸甲酯(MMA) 奈米SiO2表面层带来接枝PA6(PA6-g-nano-SiO2) SiO2外表断开链改变RAFT接枝汇聚苯丁二烯 纳米技术SiO2表明接枝甲基丙稀酸甲酯(SiO2-g-PMMA) nm二脱色硅外面接枝氮氧政治权利基zl 04.28
pg电子娱乐游戏app
微信公众号
官方微信
