嵌入超低含量ZnO量子点的纳米片状多孔碳ZnOQDs@C混合产品的分离纯化

简报好几回种镶入非常低含碳量ZnO量子点的纳米级块状多孔碳身为高安全能锂存储量电池负极文件。测试图片可是体现了，ZnOQDs@C彰显出混凝土泵送的比存储量，0.2 A g-1直流电压黏度下的尖端放电比存储量高到达2300 mAh g-1；5 A g-1生活条件下反复3000圈从未有700 mAh g-1的比存储量，而有着较高ZnO含碳量的ZnO@C黏结文件和无ZnO的纯催化活性炭文件均难以到达也许的**安全能。数据分析体现了，巨大比界面积和微含碳量ZnO QDs添加的协同工作现象统一加快了ZnOQDs@C文件的电物理化学安全能。

ZnOQDs@C包覆板材的制法

以乙酰二甲苯锌为原材，当将其引入乙二醇氢氧化钠溶液中会时有发生缩醛症状，宣泄出Zn2+。此类Zn2+马上又会与模板免费剂1,2,3,4-丁烷四羧酸配位，收获含Zn2+的有机质配位空间构造前驱体建筑的原食材。在高溫煅烧时候中，含Zn2+的官能团制成ZnO，马上又ZnO被C还原故宫场景为Zn，而Zn又可在高溫下凝练，存留大批施工缝，成型了了多孔空间构造。前者，多孔碳建筑的原食材内还可能会残存少量的ZnO量子点，成型了ZnOQDs@C挽回建筑的原食材。各是在1000℃、1100℃、1200℃下高溫处理前驱体建筑的原食材，收获检样S1000、S1100和S1200。

▲图1. ZnOQDs@C塑料文件的光催化原理流量图示图。

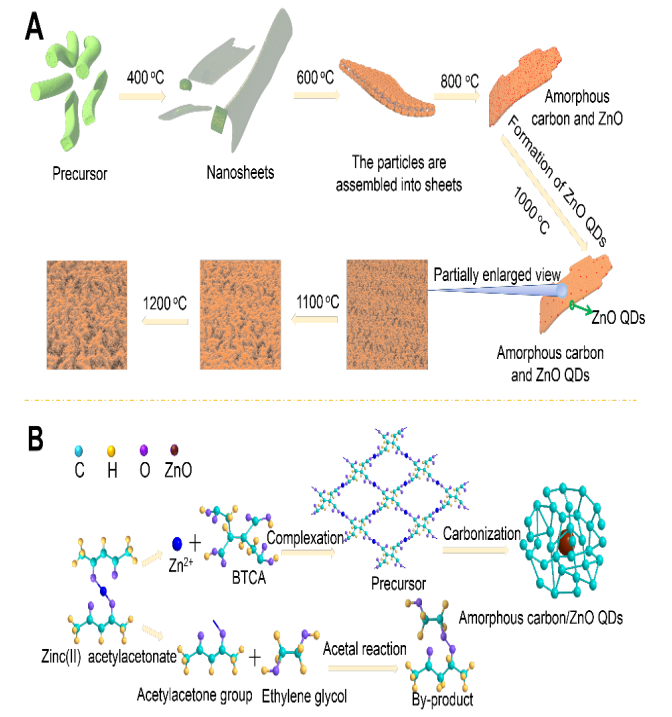

(A)组成影响展示图；(B)电氧化反应迟钝工作原理举手图。

ZnOQDs@C塑料食材的定性进行分析进行分析

SEM高清图片凸显S1100为粗度约500 nm的奈米块状构造。TEM所有图片证明S1100料厚较薄。HRTEM的原材料了所制作的碳的原材料为无定形剂碳，但在无定形剂组成内部人员有成果度好、粗细约5 nm的ZnO QDs有。等結果描述S1100装修材料是由无定型剂碳和ZnO QDs一起组成的。

▲图2. S1100的外部经济格局特殊性。

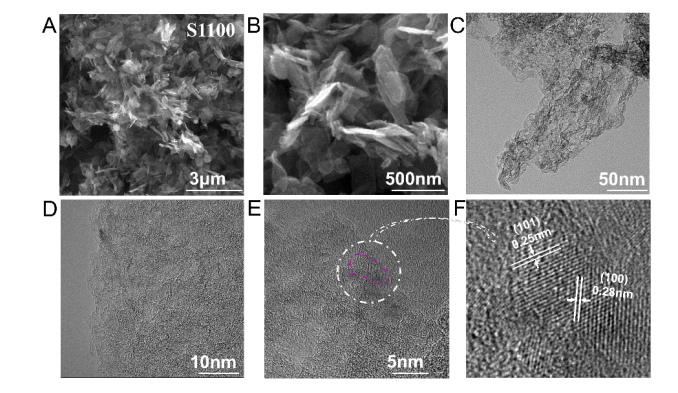

(A-B) S1100的SEM图片；(C-D) S1100的TEM图面；(E-F) S1100的HRTEM图相。

写作者后来对ZnOQDs@C相关材料去了化学发光法探讨和化学发光法探讨。从XRD图谱中推测，ZnO的峰强时间推移煅烧温度表的变高日益衰弱，这这说明ZnO的含锌量可确认煅烧室温展开自我调节。XPS分析一下成果反映ZnO的含碳量随刻蚀深度.的新增慢慢增高。在20nm刻蚀广度下，Zn成绩出高达模型1.58%的原子结构比，反映ZnO QDs包括分布范围于挽回文件的内壁。从氦气吸脱附等温拟合曲线可以确定S1100和S1200的比单单从表面积皆低于2000 m² g^-1，而S1000的比表皮积对比较小。三种样机的孔直径大部份规划于2nm左右两，是极为有助进多赝滤波电容的存储空间影响力。进行加入比单单从表面积、Zn含锌量、水温这三个技术指标的问题出现，室内温度到800℃，文件比表皮积过慢增；800℃到1100℃文件比表层积快速加入，但伴随Zn含量的的逐渐增涨，这声明书Zn金属元素的凝炼会直接引起了原材料比外表面积的曾大，并伴随着温暖提高较终趋向于稳定性高。

定做产品设备：

ZnO近UV紫外线发送点（发送点可见光波长380-400nm）

水无水磷酸氢ZnO量子点

ZnO球体量子点

PMMA修饰语氧化反应锌ZnO量子点QDs

PVB-ZnO/CdS符合膜纳米级离子

ZnO量子点/有机物硅纳米技术pp相关材料

腐蚀锌ZnO量子点-环氧漆树脂胶复合型原材料

ZnO@GQDs核壳型式量子点

ZnO/CdSe@ZnS量子点荧光测试探针

ZnO/PEMA量子点复合型的材料

ZnO量子点/氧化反应石墨稀黏结装修材料

氨基遮盖的ZnO量子点(ZnO QDs)

NH2@ZnO QDs

巯基绘制的ZnO量子点(SH-ZnO QDs)

ZnO@(PAA-PEGFA)核/壳nm粒子束(量子点为核,聚苯胺物为壳)

3-巯丙基三乙氧基硅烷围绕ZnO量子点

SiO2包塑的水可溶ZnO蓝色的荧光量子点

SiO2直观包塑的ZnO量子点

ZnO量子点的表面淡化巯基乙酸

水溶解性荧光钝化锌量子点(ZnO-QDs)

水相法治备出的Mn:ZnSe量子点

ZnO宽禁带半导体芯片量子点

空调温度高工作效率脉冲激光放射量子点-ZnO

Si02/Si衬底上种植ZnO量子点

蓝红宝石衬底生长的ZnO量子点

拋光Si（001）晶片的生长ZnO量子点

水溶解性SiO2围绕ZnO的量子点

正硅酸乙酯的堆积包复SiO2的ZnO量子点

CuO表皮绘制ZnO量子点

希土Sm3+掺入ZnO量子点

楼主zhn2021.03.30
