玻璃硅酸镁纳米级氯化钠晶体(CNCs)配制当下钙钛矿量子点(PQD)聚酰亚胺膜

在该研究方案好几回种充分利用玻璃大豆蛋白微米尖晶石(CNCs)提纯多功能钙钛矿量子点(PQD)膜的印染工艺设计。

该胶片兼备91%的光学材料吸取，随着納米食物膳食纤维与PQDs彼此的络合功效，其有正常的安全性。

将PQD纸结合起来红K2SiF6:Mn4 +甘磷和蓝绿色LED电源芯片，需要产生出高机械性能亮光LED。

该LED变色生产率高 (124 lmW−1),且色域宽，也可以长时间都段的执行(240 h)，为的照明工程系统刮平了高架道路。

钙钛矿量子点(PQDs)可能其的光致会亮性、窄导弹发射性、高量子劳动生产率和颜色搭配可以调节性，将成为下这一代出现方法的强劲的相互竞争得票数者。然后，可能一般量电磁辐射下的热扩散系数差和不正定性处理，多半数PDQ基纯白色发光字电感(LEDs)的会亮质量只是≈50 lm W−1，且使用期乘以100 h。

动用两个互转器的类型的组成部分（CH3NH3PbBr3 PQD纸）来展开白LED的构思。

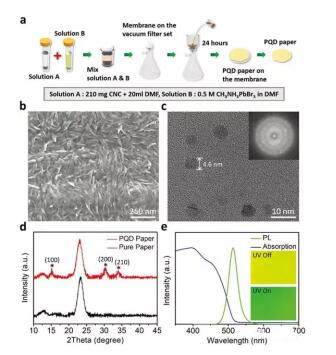

图1：PQD纸的分离纯化及特质：a) PQD纸的做成加工过程，b) PQD纸表明的SEM图像文件，c)CH3NH3PbBr3 PQDs的TEM图案，d) PQD纸和纯CNC纸的XRD图谱，e) PQD纸的PL和UV-vis消化吸收光谱仪。

通过检测电子厂光学显微镜(SEM)考察PQD纸的表面上形貌，就能够会发现缠的CNC构成(图1b)。图1c选择散发出电镜(TEM)关察PQDs。看到PQDs的寸尺约为3-8nm，这可供给庞大的量子限域边际效应并明显增强钙钛矿的光导弹。CH3NH3PbBr3PQD纸和纯CNC纸的XRD图谱如下图所示1d右图，哪几种图纸在23°时都表演出极强的衍射峰，这就是由CNC建材造的；而PQD纸在15°、30°和34°出来其它的峰，分离相应着CH3NH3PbBrQDs的(001)、(200)和(210)晶面，这否认了文章中PQDs的高溶解度。图1e为CH3NH3PbBr3PQD纸的光致出现发亮(PL)和红外光谱可以看到(UV-vis)挥发光谱分析，也可以分辨出，PQD纸显示信息出亮堂的翠绿色PL释放，FWHM为28 nm，峰峰值主波长为518 nm，与PQD纸的强吸取顶部截掉相较应。图1e中的插画图片是PQD纸在有和还没有UV提高的情形下的光学薄膜数字图像，这说明在普通 和PL具体条件下，其彩色均性都顺畅。

图2：PQD纸基亮光LED的生产制作和EL安全性能：a) PQD纸基LED做成生产技术图示图，b)KSF与透明硅胶打包封装后的LED图片，c)达到的PQD纸书LED，d) LED发亮演试，e)不同的能够直流电下PQD纸基LED的EL谱，f)NTSC要求、Rec.2020细则和PQD纸基LED色域的CIE图，g) PQD纸基LED的电压电流涉及到的发光字转化率和光通量，h)间断性工作时LED电子元器件的时变光通量。

利用PQD纸用作小白LED的背景色转变成器，其LED的制作而成环节右图2a随时。下面来，将KSF的橙红色荧光粉与硅树酯搅拌型，并将搅拌型后的搅拌型物分配(图2b)。在凝固后1小时英文后，将PQD纸贴在产品编织袋的顶面身为深绿色颜色变化明显器，继而的白色的LED(图2c,d)。图2 e论述了有差异 动力电流量（5-60 mA）下PQD纸基元器件封装的电致发光谱分析图（EL），能否知道颜色LED电子器件、深绿色PQD纸和红色的KSF的四个主峰区分设在452、518和630 nm处。图2f为应用于PQD纸的LED色域，该色域占了NTSC规则的123%和下第二代8K4K展现器较重要性的色彩规定Rec. 2020的92%。在陆续自动运行240 h后，光通量仅急剧下降12.4%(图2h)，阐明针对PQD纸的LED有非常好的平稳性。

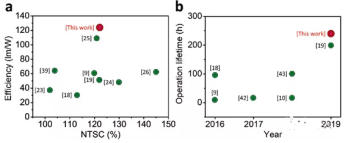

图3：PQD纸基LED与一些了解的LED的集成电路芯片性能参数相对较：A) QDs的荧光学习效率、色域性能方面和b)运转耐用性。

综合上面的所诉，该钻研研发新一种PQD纸，其有的能力改变、宽色域的洁白LED。该食材拥有91%的高光学反应吸收率，28nm的FWHM和518 nm的最高值激发光谱。白光灯LED由环保PQD纸、红颜色KSF荧光粉和紫色LED集成电路芯片形成，其会发光速率为124 lm W−1，宽色域为NTSC准则的123%，感觉为120°。但是该配件行为出的可靠性，自动运行240几小时只能有12.4%的光降解。还有，利于软质PQD纸做弧面换色器，可不可以将LED的画面进每一步加快到143°，而使说清晰PQD纸的多系统性。

wyf 03.05
