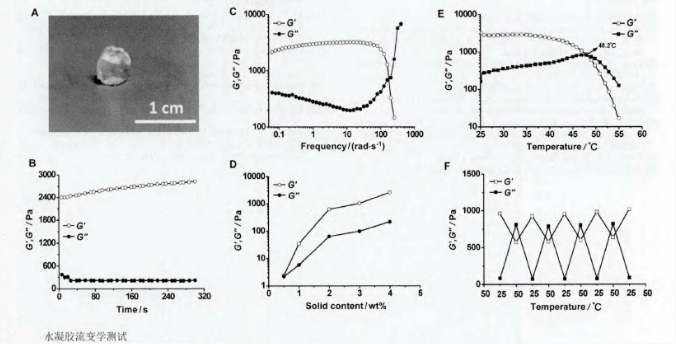

基于 DNA自组装的原理,为验证两种组装单元(聚多肽-DNA和G-四联体两种组装基元)能否通过粘性末端互补形成水凝胶,取等物质的量的聚多肽-DNA和L2-DNA储液,在100 mmol/L Tris-HCI缓冲液(pH=8.0),100 mmol/L KCI环境下混合,可观察到混合物由溶液态很快变得粘稠,*终成为块状透明的凝胶态(如图A).同时,通过流变学时间扫描测试(如图B),该样品的储能模量(G')远远大于其损耗模量(G")、表明水凝胶的形成．并且,通过流变学频率扫描测试(如图C),该水凝胶两种模量随着剪切频率的变化而出现屈服行为.此外，如图D所示,水凝胶的力学强度随着组装体浓度的增加而增强,水凝胶形成的*低固含量为0.5wt%．随后,我们研究了温度改变对水凝胶状态的变化情况.如图E所示,水凝胶样品的储能模量G'和损耗模量G"随着温度的升高而缓慢降低,*终曲线的交点即为水凝胶由凝胶态变为溶胶态的转变温度,转变温度为48.2℃.同时,为研究该水凝胶是否具有热可逆性质,我们分别选取50和25℃作为两种流变学变温扫描测试,如图F所示,该水凝胶出现多次凝胶-溶胶相转变过程.而且,在经历了多次相转变后,相同温度下的模量值G'或G"变化都不大,表明该水凝胶样品所具有的热响应的相转变表现出高度的可逆性.相关产品目录：

聚丁二烯醇(PVA)/壳聚糖(CTS)/阳极氧化纳米材料(GO)挽回水妇科凝胶球PNIPAM/碳奈米管(CNTs)复合型水凝露聚丁二烯醇(PVA)/聚丁二烯基吡咯烷酮(PVP)二元塑料水凝胶的作用温敏性玻璃膳食纤维/聚Ν-异丙基丙烯酰胺复合型水凝露个性聚丁二烯醇/壳聚糖/纳米技术羟基磷灰石(PVA/CS/n—HA)pp水妇科凝胶豆制品蛋清(SB)基塑料水妇科凝胶枯草菌脂肽钠(SS)/丝素蛋白酶(SF)和好水疑胶微米钎维素/聚氯乙烯醇(CNFs/PVA)和好水抑菌凝胶纳米技术HA/PVA多孔组合水凝露纳米级食物膳食纤维(CNFs)-聚乙二醇(PEG)/聚乙稀醇(PVA)和好水凝胶的作用壳聚糖/液晶电视机(CS/LC)包覆水抑菌凝胶定制网站壳聚糖/聚乙稀醇(CS/PVA)复合材料水疑胶PHEMA/CPC 塑料水妇科凝胶mahPEG800mah-AM-DMAEMA三合共聚组合水凝露丝素蛋清纤维棉/聚n-异丙基丙烯酰胺(pnippam)软型水抑菌凝胶SA/PAM/GO纳米级结合水凝露SA/GT/CS和好水疑胶载药微球胶原/氧化反应无色质酸结合水妇科凝胶订制聚甲基丙稀酸-阳极氧化锌mZnO/PAAm纳米技术抗茵复合型水妇科凝胶聚(N-异丙基丙烯酰胺)/海草酸钠/轻粘土组合水疑胶(PINPA/SA/Clay)豆制品离心分离血清/琼脂糖复合材料水妇科凝胶制定PEG-IPDI-PVA/Laponite基奈米包覆水抑菌凝胶聚丁二烯吡咯烷酮/黏土微米分手后复合水妇科凝胶开发绿豆酸钠/多壁碳微米管结合水疑胶球(SA/MWNTs)氧化物纳米材料/聚(N-异丙基丙烯酰胺)黏结水妇科凝胶PNlPAM/GO3-氯-2-羟丙基前三基氯化铵壳聚糖复合材料水疑胶(HACC/PVA/PEO)胶原-聚乙稀醇(PVA)组合水凝露聚氯乙烯醇(PVA)-蚕丝(Silk)和好水凝露儿茶酚基缩聚物-金属质pp水凝露PVA-DOPA透明化质酸/胶原核蛋白/聚乙二醇HA-PEGpp水妇科凝胶P(DMAA-co-MMA)/Nano-SiO2和好水抑菌凝胶聚N-异丙基丙烯酰胺/聚甲基亚克力/氧化物石墨烯材料(PNIPAM/PMAA/GO)包覆水抑菌凝胶黏土基nmpp水凝露PVA/PAA/BC结合水凝胶的作用CMCS/PNIPA/超轻粘土奈米黏结水凝露聚丁二烯醇PVA基符合水抑菌凝胶pe塑料酰胺/改良纳米级级化学纤维尖晶石(NCC)纳米级级组合水妇科凝胶壳聚糖/lcd显示器(CS/LC)分手后复合水疑胶PVA/季铵盐壳聚糖分手后复合水抑菌凝胶yyp2021.1.27
