pg电子娱乐游戏app 海洋生物開發了种经过第十五烷基三级甲等基溴化铵诱导性MXene-Ti3C2分散式并在奈米片接触面原位可控硅调光蛋白质水解正硅酸乙酯的**手段分离纯化含有夹怨恨构、孤立二维优点和低纯水电导率的MXene-Ti3C2基介孔二腐蚀硅纳米技术片（MXene-mSiO2），将其用作升高聚固化剂丙烷的阴阳亚铁离子电阻率。实验者确信，用这一比较简单攻略 都可以加工一款型都具有高阴阳亚铁离子电阻率的含MXene固态硬盘安装配位混物电解法质，广泛用于高防护性锂轻金属电池组。

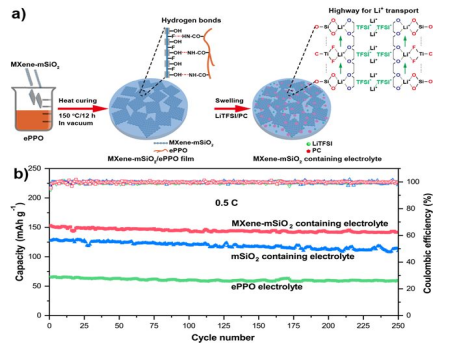

MXene-Ti3C2因为它的外观充足的官能团（-F, -OH）而呈电负电，阳亚铁离子外表活性酶剂第十五烷基前三基溴化铵被静电反应留住而自折装到超溥納米片外表。进行原位稳定电离正硅酸乙酯，二空气氧化硅均地生张在MXene-Ti3C2外表面，实现夹芥蒂构的单分散式MXene基介孔二氧化反应物硅nm片。介孔二氧化反应物硅层的的厚度方便调准，用该变正硅酸乙酯与MXene-Ti3C2的配置比例保持。MXene-mSiO2的比外壁积达到了491.9 m2 g-1，比MXene-Ti3C2（29.4 m2 g-1）高16倍。四电极电容仪检验显示，得出MXene-mSiO2納米片的电子技术纯水电导率为2.3×10-5S cm-1，比MXene-Ti3C2（1.4×103 S cm-1）低7数目数率。如下图1a右图，将MXene-mSiO2参加到聚固化剂丙烷中，制作含MXene-mSiO2聚合反应物固态硬盘电解法质。单细化的柔性MXene-mSiO2因表明层具有刺激性很多的羟基和氟基，可不可以经过氢键功效一致地分散式在聚钝化丙烯机质中。纳米技术折痕的测试英文毕竟表明层，含MXene-mSiO2混物物固定钛电极质的杨氏模量也因更多确立的氢键而**增加。含MXene-mSiO2汇聚物固态硬盘钛电极质的正离子电阻率受二维规整填料、锂盐含氧量的导致，优临界值4.6×10-4 S cm-1，是二防氧化硅颗粒状/聚阳极氧化丙烯固体钛电极质的2倍，且远超越多越固定整合物钛电极质。都是这样高的阴离子电阻率归因于具备有高比表明积和充沛官能团（羟基、氟基）的MXene-mSiO2和LiTFSI间构成大量的路易斯腐蚀性用，在MXene-mSiO2和聚脱色丙烯接面创设了更快Li+视频传输信号通路（图1a）。

锰亚铁离子插层MXene Ti3C2

超级大寸尺的Ti3C2奈米片（>10μm）

多层电路板Ti3C2 mxene原位负荷奈米银

S原位参杂mxene

Ti3C2 MXenes村料 三层胶体悬浊液悬浊液

层状Ti3C2 MXenes素材 自的支撑膜素材

单面大厚度(>52um)Ti3C2

编织成单层小的尺寸（低于100nm） Ti3C2 水悬浊液

三层Ti3C2 无水乙醇 悬浊液硫酸铜溶液

Ti3C2 MXenes材料 编织成单层橡胶胶体部分DMF悬浊液

黏土材质 Ti3C2 MXenes素材

风琴状Ti3C2 MXenes相关材料

Ti2C-MXenes

巨型大小的Ti2C納米片（>10μm）

Ti2C MXenes用料 编织成单层氢氧化铁DMF硫酸铜溶液

双层结构小图片尺寸（需小于100nm） Ti2C 水硫酸铜溶液

编织成单层大大小(>5纳米)Ti2C

双层结构Ti2C 甲醇 固体液体

一层液体液体 Ti2C

风琴状Ti2C MXenes建材
