四羧基苯基卟啉铜敏化P25微米二防氧化钛(CuTCPP/P25)的设计配制方法步骤P25治理：将商务P25粉状不能溶解萃取海里，于150℃水热治理10小時，保压至制冷，离心力分割水解，萃取水洗衣，在80℃過夜非常干燥，得以灰白色粉状, 图标为P25m。

5,10,15,20-四(4-羧基苯基)卟啉（TCPP）的制备：取6.08g（40.5mmol）的4-甲酰基苯甲酸和2.8g（40.5 mmol）重蒸吡咯加入120ml丙酸，加热回流2小时。随后将反应后混合物冷却至室温，加入150ml甲醇，同时冰浴冷却搅拌0.5小时。离心分离得到沉淀，用甲醇和加热的蒸馏水洗涤数次直至滤液澄清。将得到的紫色粉末在80℃的烘箱中干燥12小时，制得TCPP。

CuTCPP的制备：将TCPP (0.261g, 0.33mmol)和CuCl2•2H2O (0.31g, 1.82 mmol)在DMF中回流5小时，冷却至室温，得到红色溶液，沉淀离心并用蒸馏水洗涤直到滤液澄清，真空干燥，得到红色固体即为铜（Ⅱ）四羧基苯基卟啉（CuTCPP）。

CuTCPP/P25m催化剂制备：将相应质量比的P25m和CuTCPP加入到乙醇溶液中，在90℃下回流5小时；再将反应混合液冷却、离心，并用乙醇洗涤直至滤液澄清，以除去过量的CuTCPP；然后在80℃下干燥，制得CuTCPP/P25m，CuTCPP/P25制备方法同上。

铜(Ⅱ)四羧基苯基卟啉敏化P25納米二氧化物钛耐热性检验：

将商业性的P25可以根据水热正确处理的技巧，能够能够 接触面羟缴费基数量多P25m。进而将P25和P25m各与有差异水平的CuTCPP在酒精悬浊液中流回，能够能够 有差异水平比的CuTCPP/P25和CuTCPP/P25m。CuTCPP与P25 和P25m可以根据普通机械键连接，该促使剂被用以光促使CO2备份，情况出**的备份产CH4使用机械耐腐蚀性。使用机械耐腐蚀性测量阐明，在300W 氙灯下，CuTCPP/P25m促使离子液体活性较纯P25m，CO2备份使用机械耐腐蚀性很明显挺高。当中0.5％CuTCPP/P25m备份涌现出率各为19.39 CH4 μmol/g/h、2.68 CO μmol/g/h，当中较纯P25m促使涌现出CH4的量挺高了约46倍。

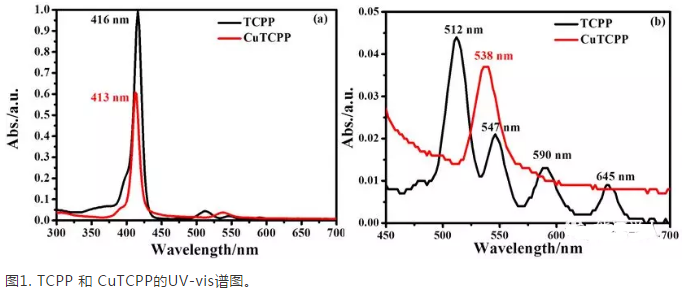

TCPP 和 CuTCPP的UV-vis谱图上分別突然冒出各种不一样的挥发挥发抗拉抗弯强度的挥发峰S带（强）和Q带（弱），它是之所以卟啉S带的摩尔消光公式博不超Q带的摩尔消光公式，之所以挥发抗拉抗弯强度各种不一样的。与TCPP比较，CuTCPP的Q带挥发峰的的数量变少，在413 nm和538 nm处突然冒出好几个新峰，它是不锈钢件卟啉的成型的标记。之所以TCPP环的六个N电子层无机有机化学工作生活环境不符称，之所以Q-带凸显4个挥发峰。与此相似，当TCPP六个N电子层与不锈钢件Cu2+阴离子配位后，其生活环境空间中心对称性性添加，N电子层无机有机化学工作生活环境相似，CuTCPP的Q带变少为一个挥发峰。

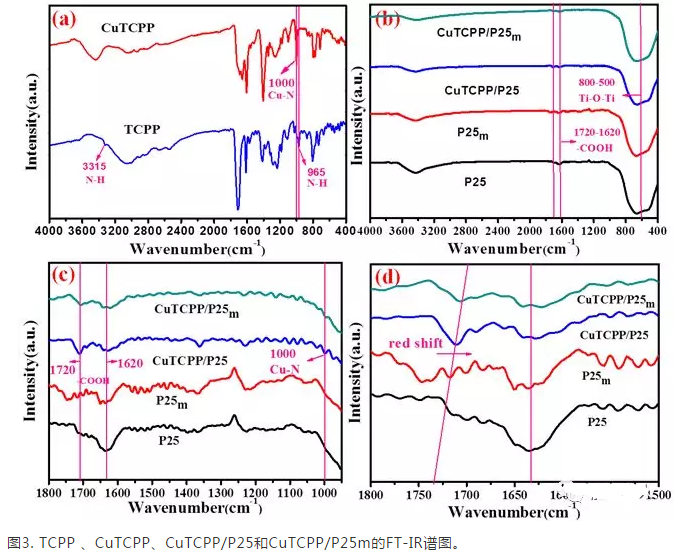

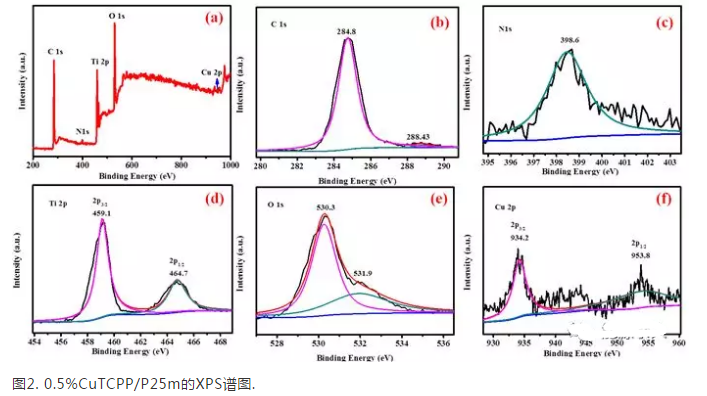

FT-IR谱图例，TCPP 的N-H震动问题峰出現在3315 cm-1、965 cm-1。当型成塑料卟啉络合物CuTCPP时， 3315 cm-1和965 cm-1符近的消化峰熄灭，而在1000 cm-1符近出現新的Cu-N本质特色峰，这才是卟啉配体与塑料化合物型成络合物的主要的本质特色。在分手后复合崔化剂CuTCPP/P25m的FT-IR谱图例，的同时也会出现CuTCPP的本质特色峰。

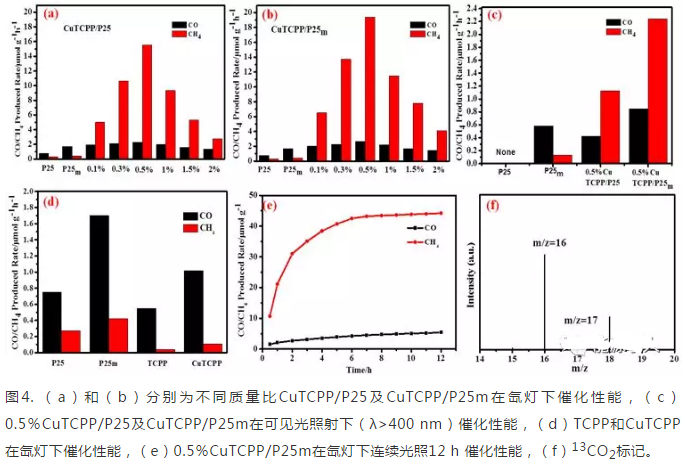

能够所诉安全性能指标仪发掘，统一高效率比下CuTCPP/P25m的离子液体抗逆性相对比较CuTCPP/P25，这会是根据P25m面上增多的羟基可使得降解了大多的CuTCPP，使其离子液体抗逆性增多。差异高效率比条件下，0.5% CuTCPP/P25m兼有离子液体抗逆性，其产出率各分为为19.39 μmol/g/h 的CH4 包括2.68 μmol/g/h 的 CO。同样对 0.5% CuTCPP/P25m间隔光照强度12 h发掘，其依旧始终维持离子液体抗逆性。13CO2拉曼光谱搜寻调查表达，通入的CO2是其回归全过程中碳源。

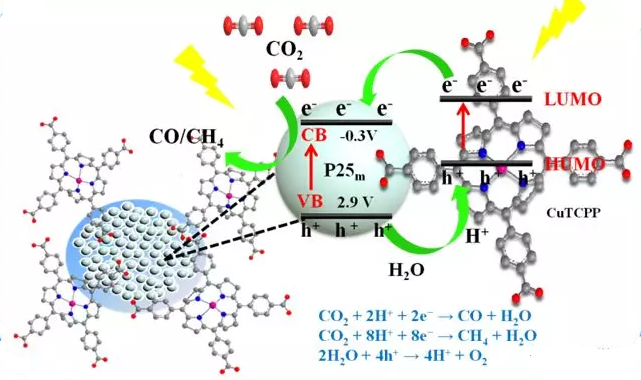

图5. CuTCPP/P25m恢复生理机制图论文：

用水热的方法对P25m改性后，与CuTCPP回流成功制备CuTCPP/P25m催化剂。性能测试发现，该催化剂在300 W 氙灯下表现出CO2还原产CH4能力。通过进一步机理分析发现，铜（Ⅱ）四羧基苯基卟啉（CuTCPP）有助于提高P25的光吸收能力及光生电子和空穴的分离效率。此外，含有羧基的卟啉分子与P25表面羟基通过化学键联接，从而提高了材料的催化活性和稳定性。
