聚乙二醇热塑性树脂纳米技术锰锌铁氧体(提纯的方式)

以PEG-6000为增韧剂,应用催化共沉垫.法治备Mno.gZno.zFe2O,纳米级粒子。提纯得出的锰锌铁氧体呈圆球形,一般粒度分布为80nm,消减性有效，呈现饱和状态磁化抗压强度达41emu/g.

制备方法

①以调配分別称样25gFez(SO,)z●7H2O、2.66g ZnSO,●7H2O和6.25gMnSO,●H2O,

用去铝离子水溶解完后更改到三口烧瓶中。

②在95C加热搅拌,在此过程中加人适量的NaOH溶液，恒温反应2h(制备经PEG改性的锰锌铁氧体时，只要在加人NaOH溶液前,加人2gPEG-6000,反应2 h即可)。

③发生反应结束后,冷却,过滤,分别用蒸馏水、无水乙醇洗涤3次。在90 C烘干,在瓷研钵中磨细后得到锰锌铁氧体粉末。

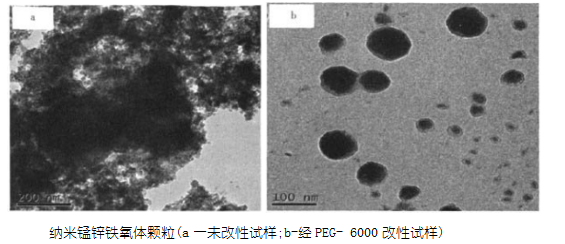

纳米技术锰锌铁氧体PEG-6000热塑性树脂前前后后的TEM图
