Bi3+-Ln3+（Ln = Er and Yb）共掺的Cs2AgInCl6双钙钛矿近红外发文件

  转：  Bi3+和镧系化合物原先共夹杂着在塑料材质氧化反应物中看做光敏化剂和使用学校。但这共夹杂着状况在Si、GaAs、CdSe等**半导体设备中尚不清晰，由于塑料材质化合物的配个数（CN）为4，达不到以装下大寸尺的Bi3+和镧系化合物。配个数为6的塑料材质卤化物钙钛矿为Bi3+和镧系化合物的配位能提供了时间。研究方案表述，Bi3+夹杂着会在372 nm处会产生新的消化吸收通畅，致使Cs2AgInCl6双钙钛矿原料好于太阳光的紫外线LED的激活。   将Bi3+和Ln3+加入到CsAgInCl6晶格中的理念。Bi3+共夹杂着优化了带边的分态体积密度，在较低的力量下诞生了新的光融合的通道。最后将融合的力量**地适当转移到Er3+或Yb3+的f智能电子，力促近红外（NIR）夹杂着放射。在370 nm激起下，Bi3+-Er3+共掺Cs2AgInCl6的放射标准是掺Er3+的Cs2AgInCl6的45倍。在994 nm放射的Bi3+-Yb3+共掺图纸中也了解到累似的报告单。选择平均温度依懒光谱仪和性方式算相整合的具体方法，探讨了Bi3+-Ln3+共掺Cs2AgInCl6的光电器件敏华和发光字广告具体步骤。

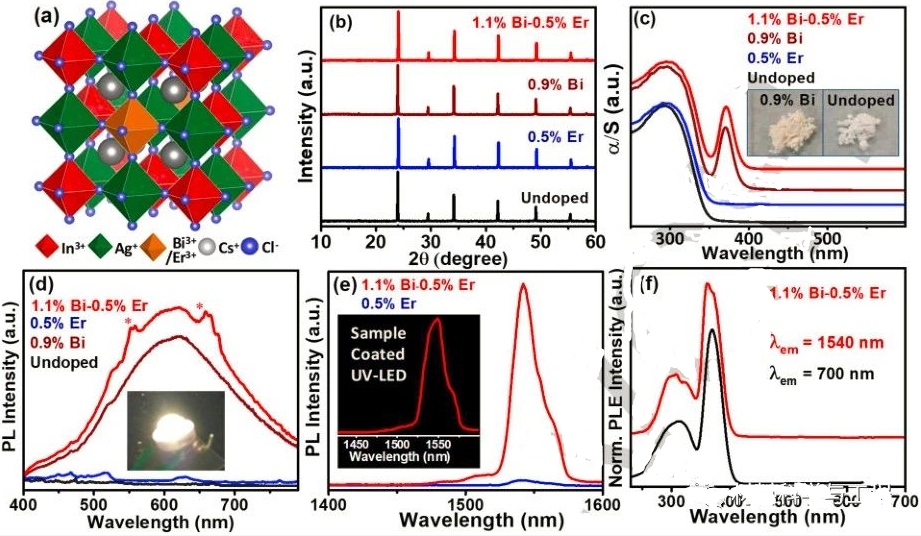

图1。（a）Cs2AgInCl6晶格中Bi3+-Er3+共掺提示图。（b）掺Er3+和Bi3+-Er3+共掺Cs2AgInCl6的PXRD和（c）红外光谱分析仪光线内见汲取光谱分析仪仪仪图分析图。汲取光谱分析仪仪仪图分析图会从碎末图纸的量测漫折射光谱分析仪仪仪图分析图利用Kubelka-Munk调换能够得到的，其中的α是汲取指数，S是散射指数。配图（c）是Bi3+掺入和未掺入Cs2AgInCl6在内见光下的像片。（d）内见区的荧光光谱分析仪仪仪图分析图。配图体现 了商用型红外光谱分析仪光线LED上涂有Bi3+-Er3+共掺Cs2AgInCl6的粉色发亮肖特基二极管（LED）的电子数码像片。（e）混合型了BaSO4的碎末图纸的多家点上均匀的近红外PL光谱分析仪仪仪图分析图，适用刚度的一定量较。370nm充分调动。配图体现 了涂有商用型红外光谱分析仪光线LED的Bi3+-Er3+共掺Cs2AgInCl6的近红外释放出，白光灯LED如图甲右图1d配图右图。（f）Bi3+-Er3+共掺Cs2AgInCl6的发亮光波波长在内见光（700nm）和近红外（1540）区域划分的PL和PLE谱。（c）和（f）中的光谱分析仪仪仪图分析图光谱分析仪仪仪图分析图铅直搭建，以清晰度体现 。

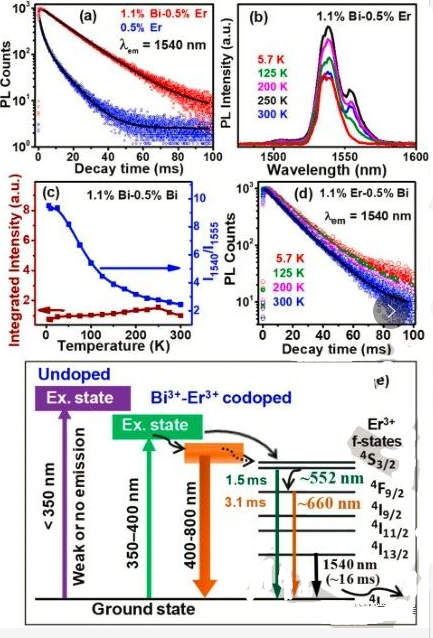

图2。（a）掺Er3+和Bi3+-Er3+共掺Cs2AgInCl6在300k下的发光字广告衰减和动结构力学。增进可见光波长为360nm。（b）Bi3+-Er3+共掺Cs2AgInCl6在5.7k~300 k的变温下的PL谱，（c）PL的抗压强度不同和（d）PL衰减。I1540和I1555在（c）是1540nm和1555 nm处的最高值的抗压强度。（e）如此Bi3+-Er3+共掺Cs2AgInCl6和未参杂仿品的光吸引和火箭释放整个过程。而言未参杂的Cs2AgInCl6，观看到如此衰弱或不存在火箭释放

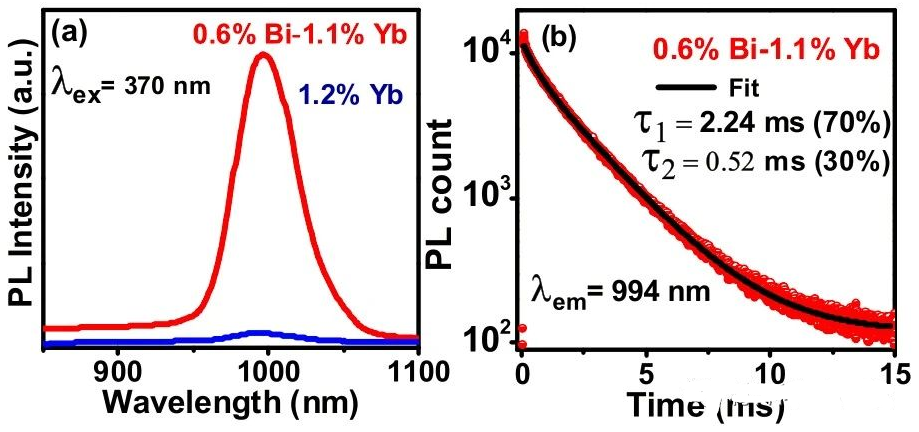

图3。（a）粉状样品英文（掺Yb3+或Bi3+-Yb3+共掺Cs2AgInCl6）与BaSO4结合后的多点人均的PL谱，在屈服强度的降钙素原检测相当。（b）Bi3+-Yb3+共掺Cs2AgInCl6在994nm处的光致放光衰减推热学。

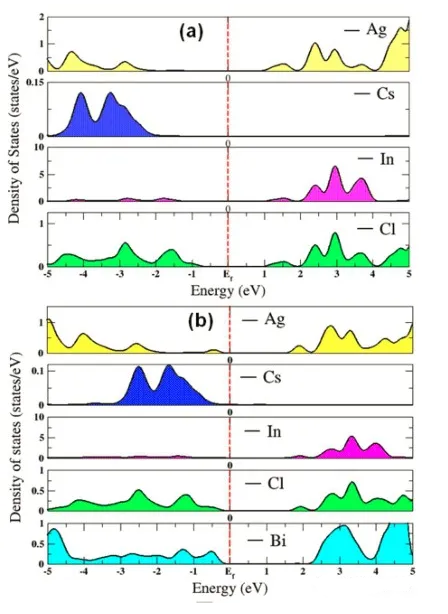

图4。（a）Cs2AgInCl6和（b）Bi3+夹杂着Cs2AgInCl6的分态高密度。Bi3+的氧化还原电位相在于In3+为12.5%，超出研究夹杂着氧化还原电位。
