嵌段共聚物是由这两种或许多种多种加聚物组合而成的链段按照共价键导致的体现了复杂的结构的的大团伙。按照挑选多种的加聚物、合成图片多种的长度和占比的嵌段，嵌段共聚物会展示出多种的热学和物理的特点，有弊于为规划设计新的适用科技领域。

近几年，获得二和三嵌段共聚物的措施有许多，有时候都可以获得更大嵌段共聚物的措施还特少，造问获得五、六嵌段共聚物等级还很小。

确认 外部调空的玩法（如热、无机物理化工、机械制造无机物理化工、电无机物理化工和光无机物理化工），不止也可能在成长的缔合物链尾部控制聚己内酯的选取性，也也可能在这两种缔合研究分析进展标准内做好变换。如果另一个的研究分析一定会要求加进额外的的无机化合物，一定会聚己内酯适用人群标准受到限制，都没办法分解多嵌段共聚物。

    1种屏蔽光和交变电场调节下自动合成多嵌段共聚物的的方式，在给予0.5 mA电压后风险管理体系不错体现二茂铁调空的氯乙烯基醚阳铁离子聚合反应，大分子量布局低至1.04，装修标准更换蓝太阳光照射后应该实现了丙烯酸酯酯的政治权利基聚合物。依据简约的光电公司更换，类似这些技术应该容易合出二、三、四、五、六嵌段共聚物，碳原子量在9.7 kg/mol，分子结构量数据分布在1.24~1.41范围内。这类探索为组成组成可以控制 的多嵌段共聚物供给了了种合理、信得过的具体方法，为多嵌段共聚物的选用打下了了基础框架。

光電调节作用的多嵌段共聚物缔合不可逆性

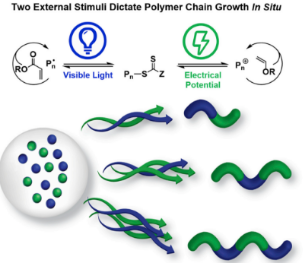

图1. 在屏蔽光调节管控的优质基汇聚和电磁场调节管控的阳正离子汇聚当中变换以把握汇聚物结构类型。

关键在于顺利通过节构人工操控的多嵌段共聚物，将可以看到光改善的亚克力酯整合、磁场强度操控的丁二烯基醚阳铝离子整合相顺利通过，愿顺利通过操控磁场强度和光的先后顺序、的时间来顺利通过多嵌段共聚物。

二茂铁调空的阳正离子实时控制缩聚

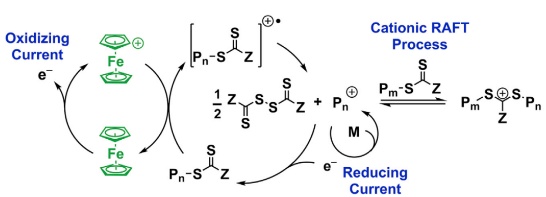

图2. 二茂铁管控的阳阴离子汇聚差向异构

以后，感觉二茂铁盐（FcX）会钝化二硫代羰基链转到剂（CTA）来加快RAFT整合，于是，行看来二茂铁（Fc）既能改善阳阴亚铁离子缩聚反应反应，又就可以兼容自由度基缩聚反应反应。故理论教育者开发打了个种磁场改善的阳阴亚铁离子缩聚反应反应标准，你将Fc分析化学影响空气阳极氧化为二茂铁鎓，这款无机化合物将空气阳极氧化二硫代羰基链转交剂并致使阳正化合物配位聚合影响影响物影响，接下来功率将二硫代羰基二混炼物重置为阴正化合物，确认配位聚合影响影响物影响物链的可逆性暂停体现是行操控的的阳正化合物配位聚合影响影响物影响。确认设定功率的通断就是行体现阳正化合物配位聚合影响影响物影响的发动机启停，设定功率的数值就是行设定配位聚合影响影响物影响影响的转速。

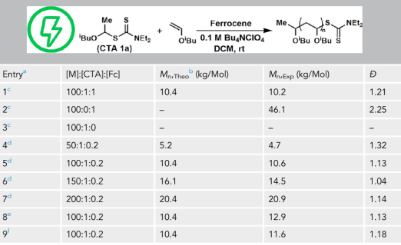

图3. 二茂铁调整的阳阴离子聚合反应活力性优点。

从而验正所述假设检验的准许性，以线状有机玻璃碳（RVC）为电极材料，以异丁基乙稀基醚（IBVE）为竞聚率在二氯丁烷中做好了阳阴离子汇聚的反应。看见汇聚物的理论研究大分子式量和测试結果相符，同时还大分子式量地域分布较低达到了1.04，现象出**的抗逆性配位聚合物特色。假设不成为链转至剂，则配位聚合物表现的分子式量规划达到2.25，缔合物闭环性能差，如何不成为二茂铁，则不存在缔合物出现，阐述缔合物全过程中二茂铁和链传递剂对推动IBVE灵活性阳铝亚铁离子汇聚十分的最重要。分析者还得知加入的平稳感应电流而不算平稳电势，行非常好地抑制汇聚响应，大碳原子量数据分布图也行尽可能减小，将电解抛光质反铝亚铁离子改成四氟硼酸根或六氟磷酸根后，汇聚物大碳原子量数据分布图均小于1.18。

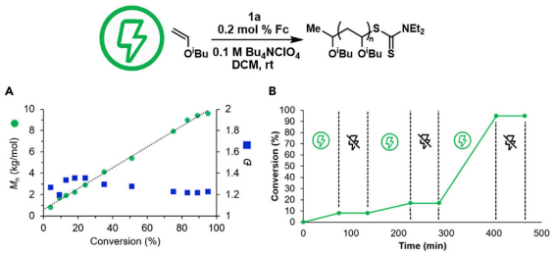

图4. 阳正离子缩聚的渗透性症状。

在阳铁离子缩聚中，调查者增加的电压电流为1.5 mA，在加入的工作电流的1530分钟内，配位整合导出率与数均原子量期间具备有非线性问题，这表示配位整合具备有活性酶类特性。根据改动工作电流深浅，需要改动阳铁离子链末终端的密度，所以控制配位整合传送速度深浅。

二茂铁调整的阳正离子汇聚表现的发动机启停

设计者我认为负极工作电流可不能够将二混炼物备份为二硫代羰基阴有机化合物，此种有机化合物可不能够改变缔合物链的可逆反应结束。为了更好地产品检验此种建议，设计者向标准体系释放+0.5 mA的电压来影起阳正离子缔合影响，接下来进行电压，在缔合30小时后，多次产生-0.5 mA的电压电流，出现汇聚物体现被可逆发应地终结了。汇聚物体现在“开启”60多分钟后，凭借产生阳极感应电流就能再次造成，展现出好起停可相似性。

光学宏观调控的整合原理添加

探索者选取Ir(ppy)3作催化氧化剂的作用剂来改善水性聚氨酯甲酯（MA）的公民权基缔合物物想法。要想取得胜利变现阳化合物缔合物物与公民权基缔合物物的设置成，也要理论研究二茂铁和光促使剂能不能协作岗位。

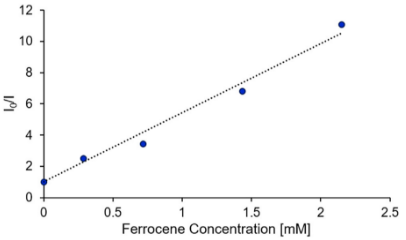

图6.二茂铁对Ir(ppy)3的猝灭角色。

先产生+0.5 mA的电压以诱发IBVE的阳铁离子缩聚，察觉导出的缩聚物团伙量为8.8 kg/mol，分子结构量地理分布为1.15，调查碳原子量与原理值一直。所以，当用456 nm的蓝照明射作用溶剂后，在61天内没了发觉MA的配位聚合。而不留存二茂铁的状态下，重复时MA的人身自由基聚合反应和转化了率也可以高于88％，说明怎么写在一种Fc盐浓度时会淬灭Ir(ppy)3的提升态。

的研究了Fc溶度对Ir(ppy)3的猝灭用处，发现了大大减少悬浊液中Fc的溶液浓度，就需要进行MA的什么是自由自在基缔合物，互相保证缔合物的实时控制性，所以构建了阳亚铁离子与什么是自由自在基缔合物的锁定。
