液體废重铝合金制是说 一些不定形废重铝合金制，液體废重铝合金制可作为由正化合物水射流和公民权电商设备器材气组成的的混和物，液體废重铝合金制也是些不定形、可纯净水液體的废重铝合金制。环境温度液體废重铝合金制体现了大多非常有趣的表明和重量形态，使他俩多方面适用属于柔软性电商设备器材集成电路芯片和微水射流等各式公程app中。二维非金属氧化物物在电商设备器材和各种新技术有着多方面的app。显然，大多空气金属氧化物很困难经由常規的做法得到了二维pet薄膜。我们都使用且无毒镓基碳素钢液太金属质当作反映稀释剂，将必需加工而成氧化反应物的复合单质引入熔体制备纤薄氧化反应膜。

成绩简单：王室墨尔本理工学院二本大学Ali Zavabeti, Jian Zhen Ou, Benjamin J. Carey, Nitu Syed, Rebecca Orrell-Trigg, Edwin L. H. Mayes, Chenglong Xu, Omid Kavehei, Anthony P. O’Mullane, Richard B. Kaner, Kourosh Kalantar-zadeh,* Torben Daeneke *主要采用剧毒镓基不锈钢气态金属材料是 生理反应萃取剂，将所必需制得腐蚀物的材料单质引入熔体冶炼合金有效合金的纤薄脱色膜。通过液体状态金属材料的反應自驾线路行用来带来半年前不能够用传统方法步骤获取的2D的原相关材料，将常温液太五金作低纬度被化合物奈米的原相关材料炼制的反响环境为获利2D相关材料的措施又添一重要工具。对应效果以“A liquid metal reaction environment for the room-temperature synthesis of atomically thin metal oxides”为题发稿在国际级顶刊Science上。（DOI: 10.1126/science.aao4249）

圖文选读：

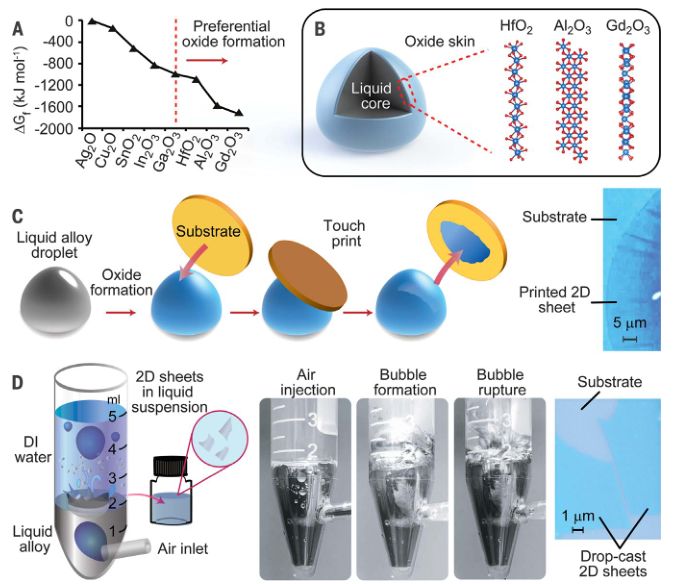

根本关键技术和人工策略。

1. 各不相同黑色金属防被铁的氧化物质的吉布斯自由自在能。红色的虚线右则的防被铁的氧化物质估计将主导权工具栏。谈谈气态黑色金属不锈钢，殊不知浓度太多，吉布斯政治权利能较低的塑料在成型液太-空气膜时占主导。即形成其对应的纳米氧化膜。

2. 固体废金属液滴的横剖面图，界面显示了已知的HFO2、Al2O3和Gd2O3薄层的可能晶体结构。

3. 以往脱落能力的举手图。两者脱离措施。①最原始的液态氨合金材料液滴暴露自己在含氧环境中，用比较适合的基面材料交往等离子态轻金属导致表面氧化的层迁移。（右下方为光电图象）

   (D)②固体肌内注射脱离。的气体注射到方法步骤的表示图(左)，通过液态金属破裂的气泡的照片(中)，及及进而导致的片滴注到硅片上的光学薄膜图象(右)。

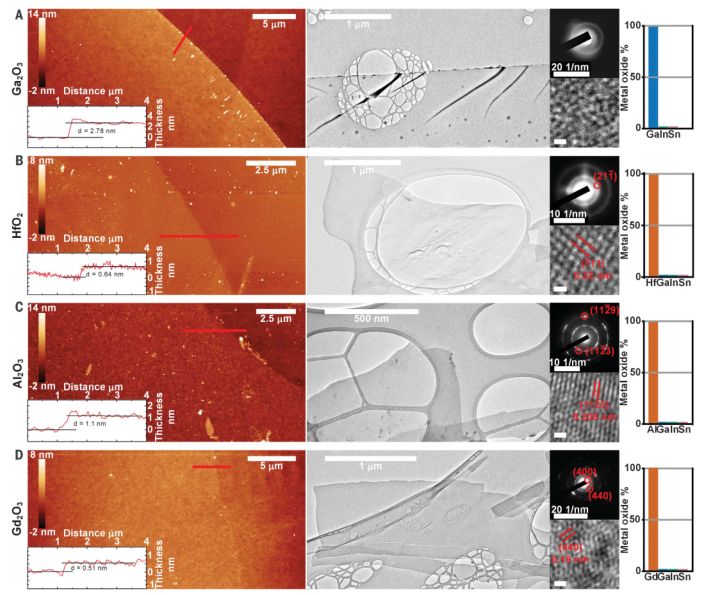

传统艺术剥离法所得税率村料形貌的表现。左：AFM图像，厚度轮廓在红线上。中间：TEM表征，采用选区电子衍射(SAED)(顶部)和HRTEM图像(底部；刻度棒，0.5 nm).右：用XPS测属性结构。

1. 共晶镓铟锡各种合金。

   B到D合金类，分辨下载约1%的铪、铝和钆。的结果得知对液太重金属合金钢，不论是纯度多少个，吉布斯独立能较低的铝合金在型成液体-空气膜时占主导的设想。

气味注射法所有资料的研究方法。左：AFM图像，厚度轮廓在红线上。中间：TEM图，有SAED(顶部)和HRTEM图像(底部；刻度棒，0.5 nm)。右：由此产生的氧化物的拉曼光谱。

1. 共晶镓铟锡和金。

   (B)增多约1%的铪的合金。拉曼光谱与文献报道的Ga2O3(A)和HfO2(B)的拉曼光谱吻合较好。比如组建。

HfO2导热系数的定量分析。

1. AFM图。

2. (B)AFM角度(顶)和电流量(底)图的边侧范围的HFO2产品的样品间接形成沉积在铂铝层晶圆片脱落法。

3. 经过HFO2层测量的电流-电压曲线.

(D)低损耗率电子元器件养分折损谱学，可讲解带隙。

总结ppt：

本论文学习可是得出结论，粘液金屬单单从表面的防氧化层就可以在的选择靠谱的预合金钢风格的吉布斯公民权能(Gibbs Free Energy for oxide form)来控制。把他们拿来再利用二维nm片的两类步骤就是可升缩的，不应该冗杂的生产设备，且不错可以形成在衬底上或身为水透明桌面液。固体金属质在不良反应时中代替高沸点溶剂，促进会了电子层上的彩石阳极非非氧化物物层的溶合，此类彩石阳极非非氧化物物随时展现出为超簿纳米技术空间结构，然而带来了好几个条二维食材食材的分解成条件，这种不锈钢脱色物中含多种主要是因为其其他的电子技术、吸引力、磁学和催化反应性能方面而还具有**很重要的积极意义。
