另外一种用在太阳升起能容量电池的锰铜参杂CdS量子点敏化剂还有制作策略，该策略是将Mn残渣电子厂层和Cu残渣电子厂层各掺入到CdS半导体技术量子点中是敏化剂装配成量子点敏化太阳星穴能微型蓄电池板。按照残渣电子厂层的添加，在CdS的禁带间建立了里头能级增添了光初始化失败，于是使电子厂空穴会更加的迅猛的分割，**了暗交流电的诞生，提生了太阳星穴能微型蓄电池板的串电交流电和光电产品转变成效果。

锰铜夹杂着混炼镉量子点敏化太阳光能电瓶和其制作工艺,该方法是先将Mn掺杂到CdS中,然后再将Cu掺杂到CdS中形成量子点敏化剂组装成太阳能电池。

1)搭载浓度值为0.01M-1M内含光电器件量子点阳铝离子的可无水磷酸氢盐氢氧化钠溶液,倒进20-50C的水浴中恒温恒湿30-60min;

2)将带有Mn沉渣原子团的可可溶盐液体参加步奏1)配用的阳阴离子液体通常,中间沉渣共价键与半导量子点共价键数目之之比1:1-1:100;.

3)标准配置氨水浓度为0.01M-1M带有半导体芯片量子点阴铝离子的可溶解性饱和溶液，复制到20-50'C的水浴中常温30--60min;

4)将待敏化的宽禁带半导光阳极相关材料浸没步2)配制的液体中1-10min,弄出来用相对应的容剂家电清洗很脏,再用离氮气晾干;

5)将方法步奏4)有的光阳极材料渗入方法步奏3)光催化原理的阴铁离子稀硫酸中1-10min,取出来用相应溶液除垢整洁,混用离氮气晾干,则在光阳极村料上达成Mn添加的CdS半导体设备量子点敏化剂层;

6)配发浓硫酸浓度为0.01M-1M包含有半导体材料量子点阳阴阳离子的可可溶性盐液体,放上20-50'C的水.浴中恒温器30-60min;

7)将内含Cu硫氰酸盐氧原子的可阴化合物型盐溶剂引入操作步骤6)人员配备的阳化合物溶剂表里,中仅硫氰酸盐原子核结构与半导体技术量子点原子核结构数为的比是1:1-1:1000;

8)将步驟之一5)制成的Mn夹杂的CdS量子点敏化光阳极村料渗入步驟之一7)备制的氢氧化钠溶液中1-10min,取出来用有效石油醚的清洗干净彻底,再用N2擦干;

9)将步聚8)提炼出的光阳极板材渗透到步聚3)制作的阴化合物悬浊液中1-10min,拿掉用相应石油醚的洗涤干静,并用氮气吹干,则在光阳极材料上形成了Mn添加CdS和Cu添加CdS量子点敏化剂层。

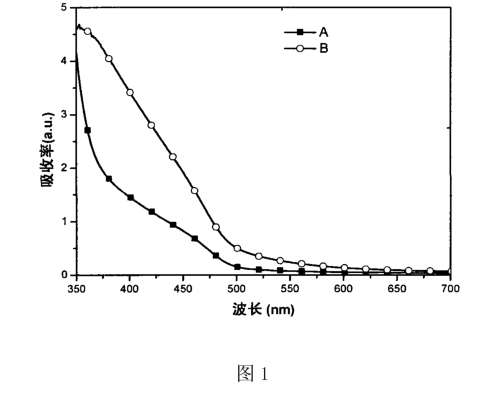

图1为掺杂了Mn原子和Cu原子的CdS量子点与未掺杂的CdS量子点的紫外可见吸收光谱图;其中,A曲线对应于未掺杂的CdS量子点的紫外可见吸收光谱,B曲线对应于锰铜添加的CdS量子点的紫外可见吸收光谱;

量子点定制产品目录：

溴化铅铯量子点修饰氧化锌复合材料

金属型二硫化钼量子点修饰TiN纳米管阵列复合材料

石墨相碳化氮量子点修饰ZnS微米复合材料

Fe掺杂黑磷量子点修饰钙钛矿

半导体型MoS量子点修饰TiO纳米棒阵列

聚溴甲酚绿/碳量子点修饰玻碳电极(PBG/CQDs/GCE)

量子点修饰型铁钴氧化物

硫化镉量子点修饰AIE荧光探针分子

碳量子点修饰黑磷量子点纳米粒子

碳量子点修饰n-n型MFe

TiO2量子点修饰g-C3N4

墨烯量子点修饰聚多巴胺@纳米二氧化钛

石墨烯量子点修饰氧空位钨酸铋复合材料

石墨烯量子点修饰氧化锰/氧化钛纳米管阵列

PbS/CdS/ZnS核壳壳量子点修饰TiO纳米棒

碳量子点修饰钨酸铋/氟掺杂氧化锡复合材料

厂家：西安pg电子娱乐游戏app 生物科技有限公司
