文章用几种多面体低聚倍半硅氧烷(POSS)修饰CdSe/CdS/ZnS核壳量子点，并通过溶液共混法制备了透明的量子点/PVB复合材料。同时，通过红外光谱(IR)、透射电镜(TEM)、原子力显微镜(AFM)、紫外光谱(UV)、荧光光谱(PL)等测试手段对POSS修饰的量子点以及复合材料的结构和荧光特性进行了详细的研究。　

POSS-SH绘制CdSe/CdS/ZnS核壳量子点的制作方案

将需量的POSS-SH和4ml非极性有机溶剂加入到单口烧瓶中，置于摇床中振荡，使POSS-SH完全溶解。随后，将4mlCdSe/CdS/ZnS核壳量子点加入到上述溶液中，室温下中速振荡8h。反应结束后避光保存。

POSS-SH修饰语CdSe/CdS/ZnS核壳量子点的实验操作道理

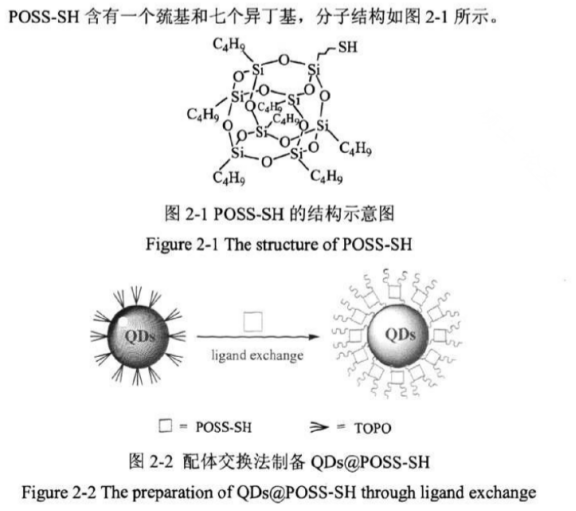

针对巯基与五金间的主动的作用，用巯基类化合物对量子点使用单单从表面装饰就是-种**的方法。使用POSS-SH与CdSe/CdS/ZnS核壳量子点进行配体交换，制备了QDs@POSS-SH，如图2-2所示。

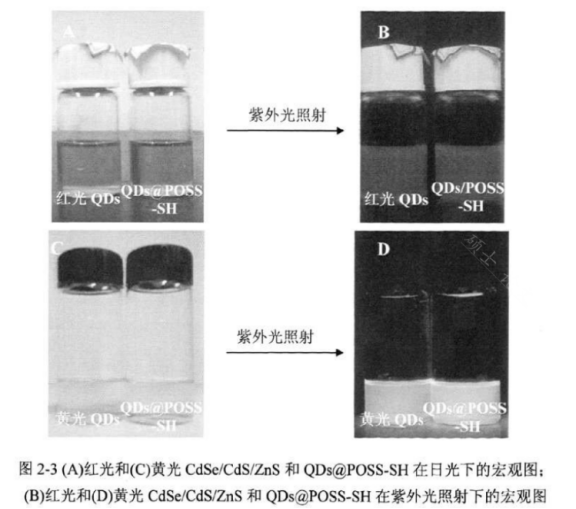

五种与众不同释放出可见光波长的CdSe/CdS/ZnS及其对应QDs@POSS-SH在日光和紫外线照射下的宏观状态如图2-3所示(未修饰和经POSS-SH修饰的量子点的浓度相同)。在紫外光照射下，CdSe/CdS/ZnS及其对应QDs@POSS-SH发射出特定波长的光，分别为红色和黄色。这是因为量子点由于量子限域效应而使电子和空穴在三个空间方向上的运动受到限制，受激后发出荧光。

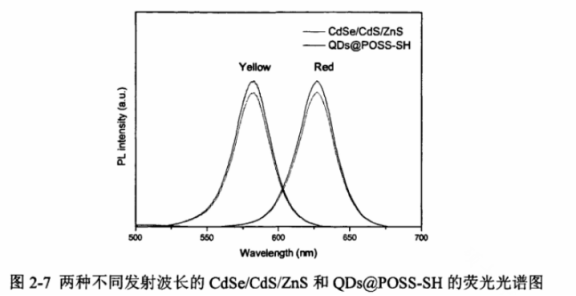

二者区别发送光波波长的CdSe/CdS/ZnS和QDs@POSS-SH的荧光光谱如图2-7所示。红光量子点和黄光量子点的发射波长分别为630nm和580nm，半高峰宽(FWHM)均为28nm。经POSS-SH修饰后，量子点的荧光强度提高了10%。

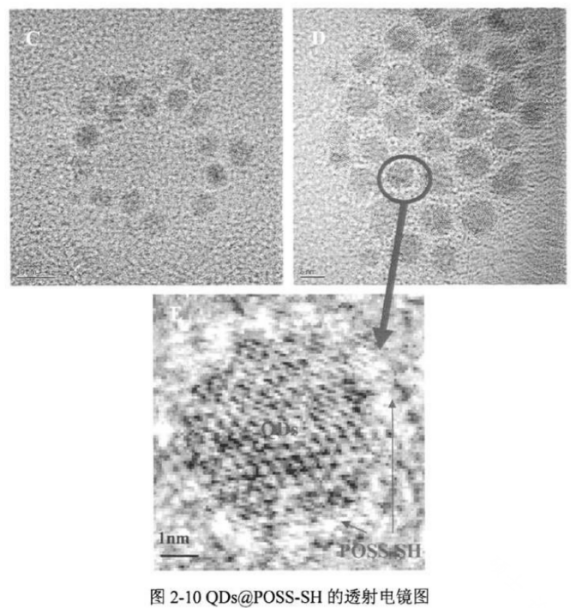

图2-10为QDs@POSS-SH的散发出电镜图。图2-10A中量子点经体现后分离性好，无探亲签证显现。图2-10B和C中量子点的分布整齐，分别是自拼装呈三边形形和圆圈设备构造。从图2-10D中能够检查到量子点的晶格设备构造，量子点星阵列设备构造。图2-10E为图2-10D中圆形中独立QDs@POSS-SH的放小图，就可以可以看出，经POSS-SH绘制后，量子点被POSS-SH发泡密封条，孔径为7.5nm。TEM阐明POSS-SH好地遮盖了量子点。

CdSe量子点修饰钛酸钠纳米管

碳量子点修饰二氧化硅SiO2@CDs

PGMA-g-EDA聚合物修饰量子点(PGMA-g- EDA-QDs)水溶性

3-巯基丙酸(MPA)包覆碲化镉量子点(CdTe QDs)

碲化镉量子点CdTe QDs修饰金电极(CdTe QDs/Au E)

硼掺杂石墨烯量子点(B-GQDs)

碳量子点修饰石墨相氮化碳(CQDs/g-C3N4)

CdTe量子点修饰ZnO纳米棒/GaN发光二极管

石墨相氮化碳量子点修饰球形Bi2WO6

Z-型结构g-C3N4/Bi2WO6

C量子点修饰BiVO4钒酸铋纳米片

CoP量子点修饰g-C3N4石墨相氮化碳

碲化镉CdTe量子点修饰灯塔探针

二硫化钨/二硫化钼量子点

MoS2量子点掺杂聚苯乙烯材料

二硫化钼量子点-氧化石墨烯复合材料GO/MoS2

四氧化三铁修饰二硫化钼量子点Fe3O4@MoS2量子点

二硫化钼改性聚酰亚胺

锰掺杂二硫化钼量子点

Co掺杂的MoS2二硫化钼量子点

Mn掺杂的ZnS量子点

透明质酸修饰AgInS2/ZnS量子点

CdSe/ZnS量子点掺杂聚甲基丙烯酸甲酯材料
