我国化学合成精氨酸一甘氨酸两天冬氨酸(RGD)与核糖核酸酶(RNase A)掩盖的碲化镉(cdte)量子点(QDS)的纳米技术电极，利用红外光电加热技术得到了核糖核酸酶修饰语的碲化镉量子点(CdTeRQDs)，再物理化学键合偶联RGD多肽能够 RGD-CdTeRQDs奈米测试探针，顺利通过电子散射电镜、粉末状原材料氯化钠晶体衍射、荧光光谱仪图仪和分光光度计消除光谱仪图仪检则其对应机械和磁学分析方法。

RGD-CdTeRQDs奈米探头的光催化原理形式:

将50μlRNaseA-CdTe量子点水溶液、10μl0.1mol/LEDC和5μl0.01mol/LSulfo--NHS饱和溶液加入到到350μl聚磷酸盐减慢液(PBS)(pH8.4)中，15min后，下载40μlRGD多肽液体(5g/L)，自激振荡2h后，用10000KD的反渗透装置离心式管，10000xg离心分离过滤装置10min，纯化的样件RGD-CdTeRODs。

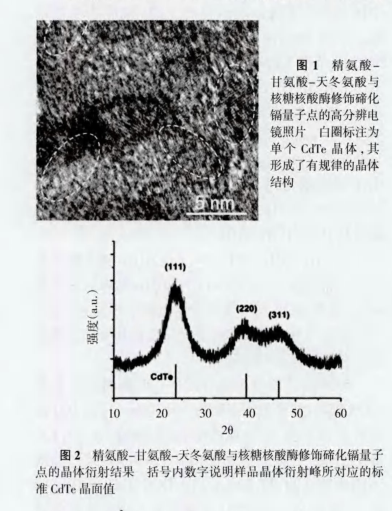

RGD-CdTeRQDs的电镜分析方法致使RGD和RNaseA归属于有机质大分子，在高识别散发出电镜(HR-TEM)高直流电压的环镜易炭化，同样RGD-CdTeRQDs的HR-TEM图面(图1、2)中可不可以认出绘制后的CdTe量子点颗粒剂呈类球状，尽寸规划更加均一。同一时间也提示 ，CdTe量子点具备有特好的硫化锌结构的和清晰明了的晶格竖条。利用X线衍射(XRD)可留意到所分离纯化的CdTe量子点在25°上下有长个强峰；在45°一 个双肩峰，体现了所配制的微米CdTe多晶体构成为立米闪锌矿构成。

二、精氨酸-甘氨酸-天冬氨酸(RGD)淡化碲化镉(CdTe)量子点的光谱图定量分析

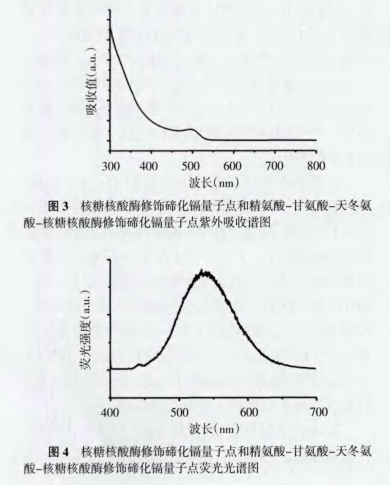

紫外线降解谱中，CdTeRQDs和RGD-CdTeRQDs并无之间的关系，也在480nm有颗个较很明显的UV紫外线吸收肩峰(图3)。进一步荧光发射光谱结果表明，在波长为400nm的激发光照射下，CdTeRQDs和RGD-CdTeRQDs在539nm处都出现明显的发射峰(图4)，说明RGD的偶联并没有影响CdTeRQDs而出现发射峰偏移的情况，所制备的RGD-CdTeRQDs体现了良好 的荧光手机信号固明确，可不可以最为进的一步内部影像的原子核检测器。

硫化银水溶性Ag2S量子点

Angiopep-2修饰Ag2S量子点

溶菌酶修饰Ag2S量子点(Lyz-Ag2S QDs)

牛血清白蛋白包裹Ag2S量子点(BSA-Ag2S QDs)

硫化银Ag2S量子点修饰MoS2纳米片

碳量子点修饰Ag-In-Zn-S量子点

Bi铋掺杂Ag2Se量子点

TiO2纳米棒阵列负载硫化银Ag2S量子点

硒化银负载碲化镉量子点(Ag2Se/CdTe QDs)纳米复合材料

叶酸修饰AgInS2量子点

Ag2S-CdS核壳结构水溶性量子点

巯基乙酸修饰Ag2Se量子点

聚乙烯亚胺包覆硫化银量子点(PEI-Ag2S)

PEG修饰硫化银量子点（Ag2S-PEG）

镱掺杂硫化银量子点(Ag2S:Yb3+)

硫化银量子点-石墨烯复合材料(Ag2S/Go)

碳量子点-硫化银复合材料(Ag2S-GO-CQDs)

水溶性CdS-Ag2S量子点

硫化银量子点-壳聚糖纳米复合物

近红外ZnCdSe/ZnS(硒化锌镉/硫化锌)量子点

聚马来酸酐修饰水溶性CdSe/ZnS荧光量子点

聚苯乙烯修饰CdSe/ZnS量子点
