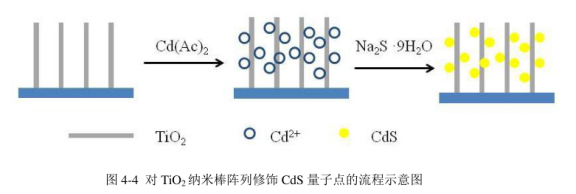

让我们可以确认连继阴正离子层过滤发生化学反应表达了CdS和CdSe量子点的ZnO微米棒阵列用到 到光学耐腐蚀水转换各个领域,在TiO2微米棒阵列上可以确认连继阴正离子层过滤发生化学反应的做法表达CdS量子点的大体环节下图4-4随时。表达做法正确:
(1)先将TiO2纳米棒阵列浸入Cd(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,
(2)然后浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗,这样反复多次即可在TiO2纳米棒的表面修饰上CdS量子点。
(3)当修饰PbS量子点时,操作步骤与修饰CdS类似,将基片浸入Pb(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,然后再浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗。这样就能对覆盖有TiO2纳米棒阵列的基片进行PbS量子点和CdS量子点的修饰。

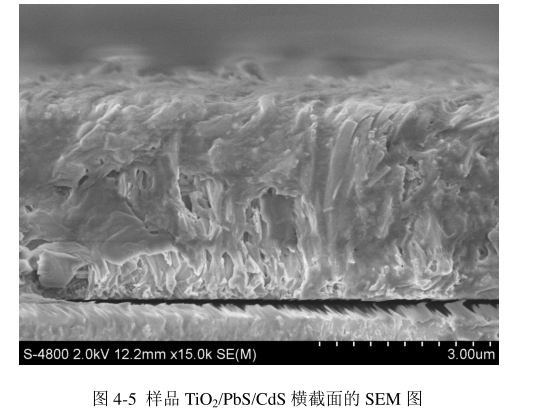

在对TiO2納米棒阵列表达了PbS和CdS量子点后,在扫描仪电子设备显微镜观查对样板的横截面积有些去了观查下图4-5下图。确认观查,发现PbS和CdS量子点能对TiO2微米棒阵目录面建立较一致的大建筑面积的重叠。

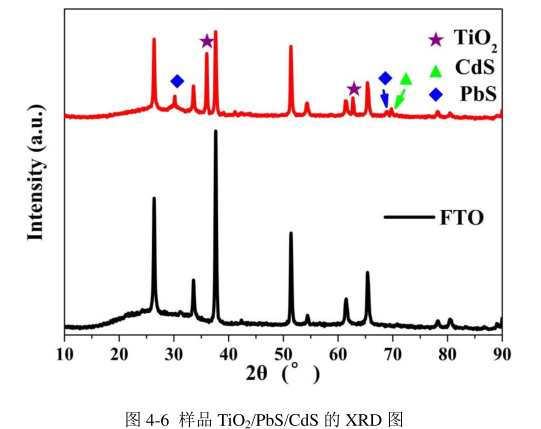

为了证实通过连续离子吸附反应能够在TiO2纳米棒阵列上修饰PbS和CdS,主要通过XRD图来对成分的晶相进行表征如图4-6所示。在图4-6中,可以看到图中黑线代表的是FTO导电玻璃中SnO2的衍射峰。

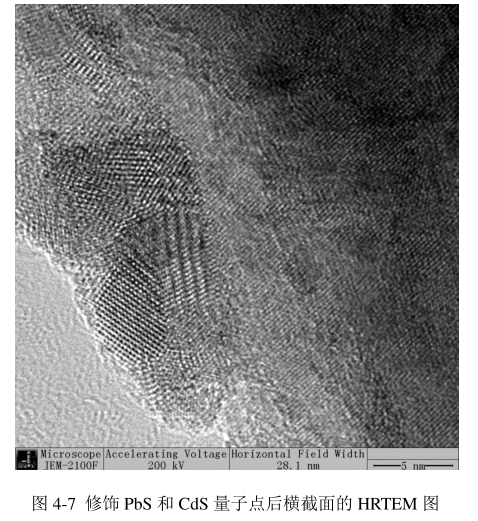

因为测量PbS和CdS在TiO2纳米级棒外表所所展现的形貌,凭借放小质数和合数挺高的电子为了满足电子时代发展的需求,散射电子为了满足电子时代发展的需求,显微镜了解的高签别图片实现了解,下图4-7如下图所示。按照图4-7的分析方法,PbS和CdS是以量子点的类型吸收在TiO2的界面上。然后量子点在TiO2納米棒的表面能体出现较高的遍及率。量子点的尺码在5-10nm。只要就能发现凭借连续性阴离子层离心分离现象也可以对TiO2納米棒阵列装饰上PbS量子点和CdS量子点。
