研究人员将合适的部分引入MR核心，以获得小范围的CT用于发射颜色调谐，同时保持原始MR核心的关键 MR 特征。采用具有占主导地位的吸电子特性的 QAD 作为MR主链，并将其与咔唑(Cz)或 3,3',5,5'-叔丁基-二苯胺(mTDPA)的D 部分连接，并具有轻度空间位阻，以获得三种化合物QAD-Cz、QAD-2Cz和 QAD-mTDPA。通过进一步的分子设计和优化以将 FWHM 降低到**的 MR-TADF 分子的 FWHM，预计这种 D-A 型分子可以显示出比 MR-TADF 分子更有希望的颜色纯度。

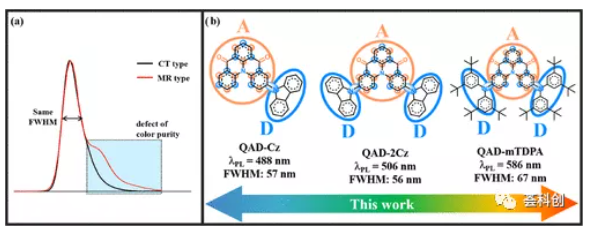

图1 | 体现了完全相同 FWHM 的 CT 型和 MR 型化学物质区间内的发射卫星光谱分析的理论知识特别。

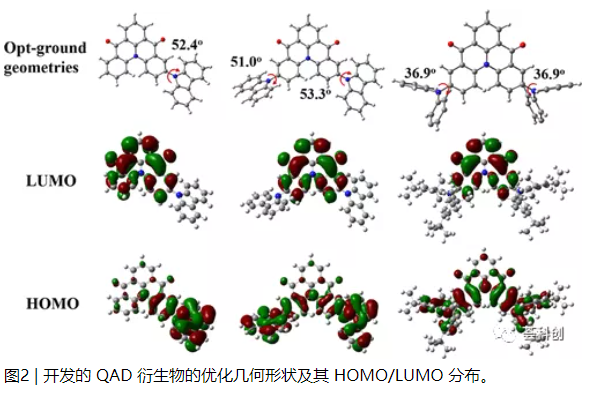

完成孔隙率泛函说法 (DFT) 具体方法参与说法养成，以深入分析六种QAD衍生品物的光电跃迁特质。显现了他们在基态下优化系统的共价键核几何图形构成。是因为外面D段和 QAD 主链互为的温润服务器互为效果，D-QAD二面角均大概在35-54° 的范围之内内。等适当的歪曲绝对了D段和QAD骨架互为的完全自由带电粒子互相交换，这与有弱D-A互为效果的角度歪曲的情况报告各种不同。可是有趣的英语的是QAD价值体系的富光电共价键上使用在HOMO。每位共价键上的自由带电粒子地理分布明确地反映，六种类化合物能够以非常不错地确保 MR效果。以至于MR效果仍应在等共价键核的使用特质中引领根本效果。

进一步使用瞬态密度泛函理论（TD-DFT）来估计其**绝热激发态的特征。其S1和S0状态之间的均方根偏差(RMSD)估计为QAD-Cz为0.1842 Å，QAD-2Cz为 0.1162 Å ，QAD-mTDPA 为 0.2112 Å。有趣的是与之前发布的基于QAD的发射器中的值相当，CT效应很小，表明这些分子只有在其QAD核心中的轻微结构松弛，这有利于它们的颜色纯度。同时，对于 QAD-Cz、QAD-2Cz和 QAD-mTDPA，振荡器强度( f )估计分别为 0.0155、0.0346 和 0.0614。正如预期的那样，这些值介于**的高度扭曲CT分子和MR分子之间。这些表明这些分子确实具有从CT到MR的过渡特征。

进的一步操作循坏伏安法 (CV) 来监测报告格式患者的HOMO和LUMO能级。等放出器现象出从QAD骨架具象化的十分相同的恢复原曲线美。患者的LUMO能级基本上都是在-3.53-3.58 eV作用，证实转化不同于的外面D区域还会中度关系患者的LUMO能级。等成果与其说相同的核算LUMO区域十分一致性。患者的HOMO能级受过给手机性能和D段运行量的相关关系。等无机化合物的带隙都可以确认提升给手机性能和 D 段的运行量来**调理。在N2氛下操作热重讲解 (TGA) 和差示复印机扫描量热法 (DSC) 监测报告格式等放出器的热稳判定高性。了解到患者的破璃化形成湿度均多于 150°C，确保安全患者在用作 OLED 广泛应用的复合膜中的形状稳判定高性。

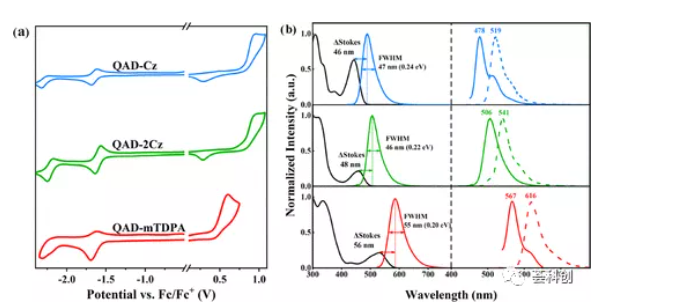

图3 | 无机化合物在脱气 DMF 溶剂中衡量的再循环伏安 (CV) 身材曲线非常甲苯溶剂中的分光光度计-可見吸收的作用和荧光光谱图。

进一步探索了这些QAD衍生物的光物理特性，以研究引入这些D部分的影响。随着给电子特性和D段数量的增加，显示了CT特征对其的影响光学带隙。相应地，从它们的PL光谱来看所有三种化合物都可以观察到明显的无结构发射。QAD-Cz、QAD-2Cz 和 QAD-mTDPA 的发射值分别显示从天蓝色 (488 nm) 到绿色 (506 nm) 和橙红色 (586 nm) 的逐渐红移，而它们的 FWHM 分别为测量为 47、46 和 55 nm，对应于0.24、0.22和0.20 eV。这些宽度不仅远小于相应颜色的**CT发射器的宽度，而且与原始QAD核心的宽度相当。

银川pg电子娱乐游戏app 生物工程科持有现机构展示合金板材结合物，热重置超时荧光(TADF)板材，聚合诱导性型超时荧光（AIDF）板材，聚合诱导性型放光AIE板材的来样加工获得

贴心提醒：仅广泛用于科技

uc震惊部zhn2022.01.21
