您当前所在位置：首页 > 资讯信息 > 新品上市
多共振诱导热激活延迟荧光(MR-TADF)材料：以γ-Cb-B、Cz-B、TCz-B和DACzB为MR-TADF发射器的OLEDs材料的定制合成
发布时间：2022-01-21     作者：zhn   分享到：


本身享有多震荡(multi-resonance, MR)主动作用的TADF新范式已是发生，引致了深入分析者们的加关注，它享有面对TADF系统定制所述D-A构成坏处的强大发展潜力。在MR-TADF团伙的定制中，以**的DABNA近似物为主要，三苯基硼烷核被水平线化并增强，实现与氮氧分子(胺根颈分)链接来实现一名刚度和强度多环芳烃三层架构，由主动正交的硼/氮氧分子激发反震荡主动作用。

将吸光电子亚胺和供光电子胺添加Cz-B骨架中，应该控制宽色域内的窄带放出。利用本身措施，在从深紫色到蓝色(461-571 nm)的宽看不见光规模内内，在安全使用类似原子核保障体系且不影响到窄带光谱分析功能的条件下，控制了**的电致闪光背景色调谐。在安全使用该家族式可以调节色MR-TADF放出器可制得量子效果达到19.0-29.2%和俱佳背景色饱和度的深蓝至黄光规模内无机闪光电感。

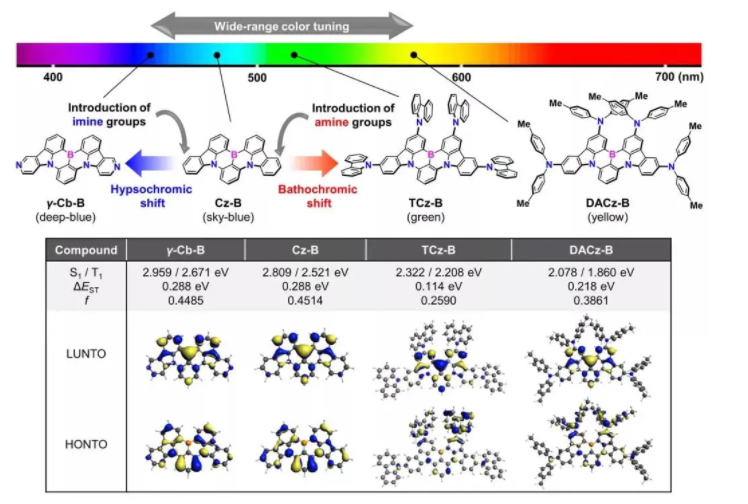

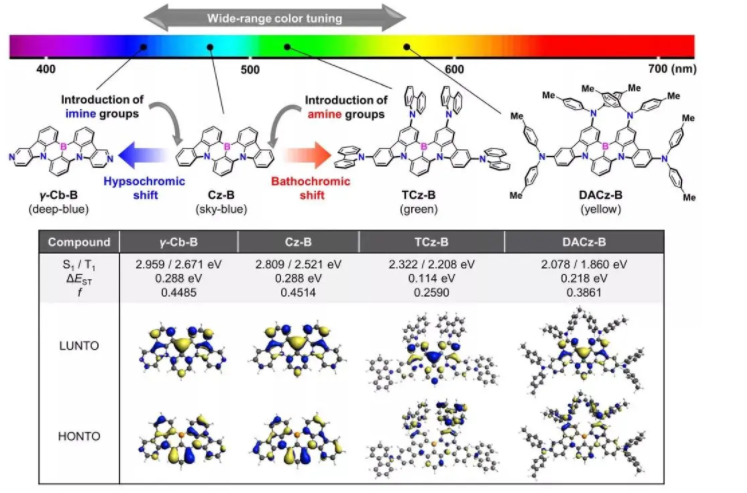

图1. 作者在本文中重点研究以Cz-B作为母体结构的MR分子。在中部氮原子的同位加入额外的供电子基团，如咔唑，被证明是获得红移发射的一种策略。通过这一设计原则可以扩展到更大的融合多环π体系，首次实现了深红色MR-TADF。

**，作者合成了四种类似的材料，γ-Cb-B、Cz-B、TCz-B和DACz-B，以验证方法的实用性。根据密度泛函理论(DFT)计算的预测，对于γ-Cb-B，用γ-咔啉(吡啶并[4,3-b]吲哚)亚胺取代Cz-B的两个咔唑亚基，使分子具有更高的S1和T1能量，从而具有更短的发射波长，同时保持固有的MR分子的优势特征。


图2. a) 几个MR-TADF释放出器在脱氧甲苯液体(10-5 M)中的UV紫外光线/可看见获取(左)和荧光光谱仪(右)。b) 液体在365 nmUV紫外光线太阳光照晒发放出的深橙色至蓝色电磁辐射高清图片。c) 在掺入浓硫酸浓度为1 wt%时，在oCBP (γ-Cb-B)或mCBP (Cz-B, TCz-B和DACz-B)产品中4个MR-TADF释放出体掺入保护膜和珍珠棉的恒定PL谱和d) 瞬态PL衰减斜率。e) 真空度火成岩在石英晶体衬底上的掺入保护膜和珍珠棉的PL图相。

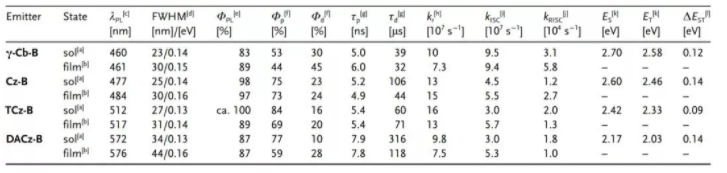

表1. MR-TADF使用器的光电磁学材质。Stokes位移低至17-32 nm，即分子式基态(S0)和提高态S1中间的图形不同小，**导致光谱分析半峰宽(full width at half-maximum, FWHM)很小(23-34 nm或0.13-0.14 eV)。会按照其荧光和磷光峰估计，两种氧化物的ΔEST值低至0.09-0.14 eV。

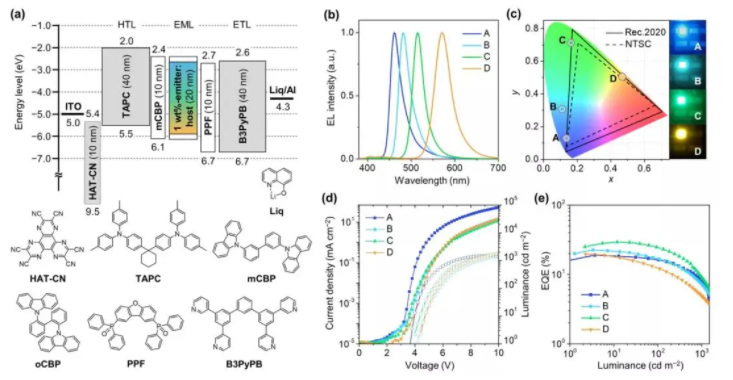

图3.a) 以γ-Cb-B、Cz-B、TCz-B和DACzB为MR-TADF发射器的OLEDs材料的能级图和化学结构。b) 在1 mA cm-1下测量的EL光谱。c) 电致光发射图像及其在CIE色度图中的颜色坐标。d) 电流密度-电压-亮度(J-V-L)特性和e) 器件的外部量子效率(external electroluminescence quantum efficiency, EQE) L plots图。

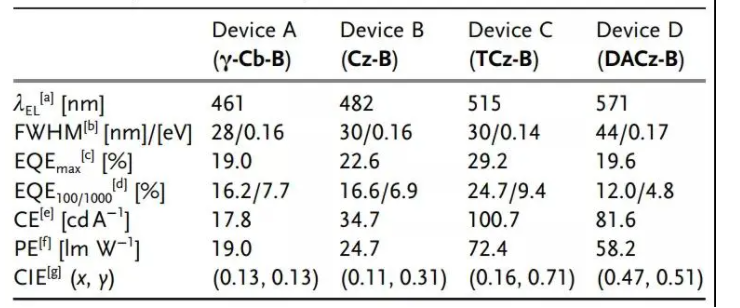

表2. OLED电子元器件的EL安全性能相对较。这当中，λEL体现1 mA cm-1下的EL**发峰部位，CE体现**感应电流成功效，PE为**功效成功效，CIE为电致亮光的CIE浑浊度方位角。

总之，利用多功能分子工程方法，作者设计和开发了一个新的MR-TADF材料家族，可以显示从深蓝到黄色的窄带发射。通过将吸电子亚胺和供电子胺引入常见的硼MR骨架(Cz-B)，可以实现系统的低色移和低色移窄带TADF发射，允许在宽可见范围内**的发光颜色调谐，而不降低固有的高φPL。因此，相应的窄带深蓝到黄色OLED获得了较高的**EQEs为19.0-29.2%，具有理想的电致发光颜色纯度。作者认为，通过对供电子和吸电子官能团的合理选择和整合，本研究可以为进一步探索具有吸引力的颜色可调有机硼MR-TADF发射体提供基础。该装置的效率仍有改进空间，相关研究正在进行中。


石家庄pg电子娱乐游戏app 生物技术科技信息是有限的厂家提高金属素材积极配合物，热启用超时荧光(TADF)素材，众多引诱超时荧光（AIDF）素材，众多引诱闪光AIE素材的个性定制转化成


朱红色TADF大分子 TPA-DCPPDCPPr-α-NDPA  朱红色TADF氧分子DCPPr-β-NDPA  蓝色TADF碳原子DCPPr-TPA  灰色TADF碳原子DCPPr-DBPPA  颜色TADF氧分子TADF敏化剂原子——BTZ-DMAC-4BrBTZ-DMACBTZ-DMAC-RDPA-BTZ-Br多振动热提高迟缓荧光MR-TADF骨架BN-CzMR-TADF骨架BN-CP1MR-TADF骨架BN-CP2一价铜配合物(MAC*)Cu(Cz)用于TADF敏化剂TADF（MR-TADF）文件2,3-CZ2,5-CZ2,6-CZ2,3-DPA2,3-POA

和谐温馨提醒：仅主要用于科研开发

小编我zhn2022.01.21
