当今将种种手性荧光、磷光等的原文件做夜光层提纯圆偏振夜光肖特基肖特基二极管（CP-OLED）以此控制电致圆偏振夜光（CPEL）的营销策略被广报导，还是比较是利用率含有热促活廷迟荧光（TADF）特点的手性夜光的原文件控制愈加**的CPEL引致了更大涉及这个业务领域论述者的留意。尽管去几年里哪一这个业务领域的涉及报导更大是涉及含有TADF特点的手性可挥发小分子结构的原文件。当今，的设计直接含有CPL和TADF特点的配位合成树脂或用于提纯圆偏振配位合成树脂夜光肖特基肖特基二极管（CP-PLED）还在继续不是个巨型的成就。

今天，中科院论述所无机化学论述所的陈传峰科研项目组在媒体报道了为手性TADF汇聚物的**CPEL后来，在这样前沿技术再一次提供攻克：经过两只手性TADF对映体体与芴具象化物竞聚率经由铃木偶联汇聚的几个黄绿光手性TADF共轭汇聚物，另外经过液体法治建设备了**的CP-PLED配件

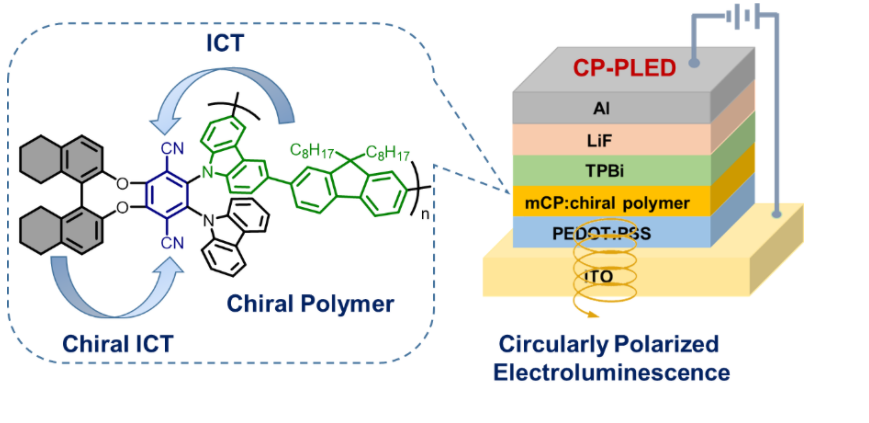

图 1 手性TADF聚合物实现**电致圆偏振发光示意图

该课题组从一对手性TADF对映体出发，制备得到了两个发射波长分别为546 和 544 nm 的黄绿光聚合物 R-P 与 S-P；将两个聚合物掺杂在 mCP 主体材料中，掺杂膜在除氧条件下表现出了72% 与76% 的高量子产率，并且在退火处理后展现出了CPL 性质，其不对称因子可以达到约1.9 × 10-3，这一数值约为两种聚合物在甲苯稀溶液中测得不对称因子的3倍。作者认为这一现象说明掺杂膜的规整结构能够更好地表现手性聚合物的CPL性质，从而更加有利于在CP-PLED器件中进行CPEL性质的实现。

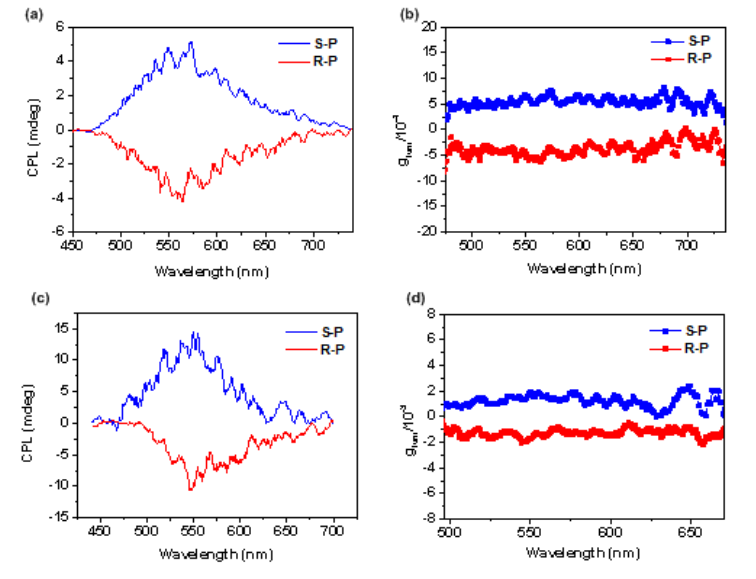

图 2  R-P与S-P在（a）（b）甲苯稀溶液中；（c）（d）mCP掺杂膜中（退火处理后）的CPL曲线图与不对称因子散点图

该结题组实验工作员将好几个聚合反应物当做带光客体涂料，配制了一大组成分**的CP-PLED集成电路芯片，结构的网站优化后的集成电路芯片色彩饱和度也能以达到12180 cd/m2，=外量子热的利用率（EQE）、直流电热的利用率（CE）、最大功率热的利用率（PE）区分也能以达到15.8%、54.0 cd/A和37.7 lm/W。

另外，分别以R-P 和S-P为发光材料制备的两组CP-PLED器件实现了清晰明显而镜像的CPEL信号，其电致不对称因子可以分别达到-1.5 × 10-3 与 +1.6 × 10-3，这一数值也与其掺杂膜体现的CPL信号相匹配。

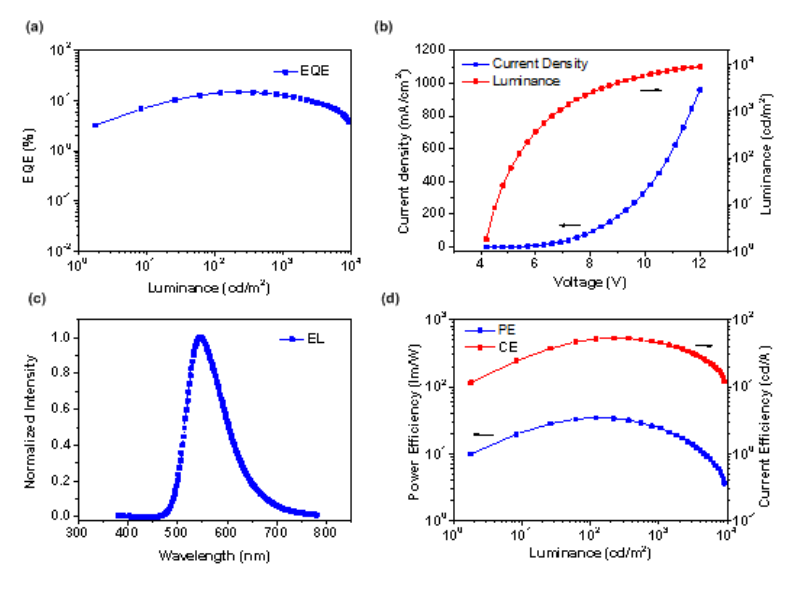

图 3 涉及到的CP-PLED元器件的（a）外量子学习工作的效率-光色温的身材数据图表；（b）线电压黏度/光色温-线电压的身材数据图表；（c）电致出现发亮光谱分析图；（d）工作电压学习工作的效率/线电压学习工作的效率-光色温的身材数据图表

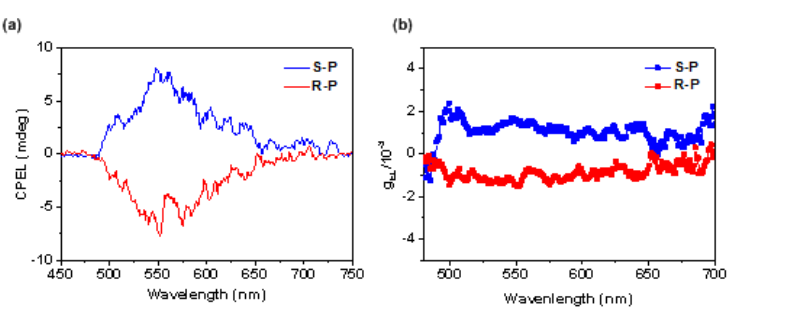

图 4 想关CP-PLED器材的（a）CPEL申请这类卡种曲线提额图；（b）电致不正确称成分散点图原稿网页链接：. //pubs.acs.org/doi/10.1021/acsami.1c20244

西安pg电子娱乐游戏app 生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成

深黑色TADF配位高分子9,9-二甲基-10-苯基吖啶 (BDMAc)蓝绿色TADF缩聚物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20DMAC-CNQFDMAC-CNQ4,6-二（9,9-二甲基吖丙啶-10-基）间苯二甲腈 ( DAcIPN )4,4'-(6-(9,9-二甲基吖啶-10(9H)-yl)quinoxaline-2,3-diyl)dibenzonitrile ( DMAC-CNQ ) 4,4'-(6-( 9,9-二甲基丙烯腈-10(9H)-基)-7-氟喹喔啉-2,3-二基)二苯甲腈 ( FDMAC-CNQ )PFBP-1a、PFBP-1b、PFBP-2a和PFBP-2b2-(吩噻嗪-10-基) -蒽醌(PTZ-AQ)吩恶嗪-二苯并[ a,j ]吩嗪-吩恶嗪( POZ-DBPHZ-POZ )有叔丁基的吩噻嗪类似于物(tBu-PTZ-DBPHZ-Bu-PTZ)和( PTZ-DBPHZ-PTZ )DPPA-TXO,DPO-TXO2和DDMA-TXO2依据嘧啶/吩噁嗪的绿光TADF原子PXZPM、PXZMePM和PXZPhPM立于吡啶/吩嗪的浅蓝光TADF原子核Py1、Py2、Py3和Py4贴心警告：仅使用于研发笔者zhn2022.01.20
