导言

这两天，黑磷（B-P）鉴于其高的载流子转至率，大好/关比，其可调节谐的可以空间结构吸引着了顾客已经越来越少的大家关注。与石墨稀相对，它被指出是在光电技术电子设配设配中应用的有还望的涂料。只是，在下垫面压下B-P会阳极氧化，这样子可以阻碍到其app在合理系统设计中。为调整它的这一个优点，探析挖掘和金化B-P就是一个很棒的首选，如红色砷磷各种合金显示信息了可手动调节带隙，**的光电器件使用性能和优质的坏境稳定可靠性。另一个种方式是搜寻新的混用资料黑砷(B-As)，做为B-P的表把兄弟，它有其相近的结构特征有**的力学和普通机械性能。

优秀成果筒介

   附近，消息一堆种新的属性二维用料：黑砷，将其适用在场不确定性尖晶石管上，突显出更好的特点。该短文以“Thickness-Dependent Carrier Transport Characteristicsof a New 2D Elemental Semiconductor: Black Arsenic”为题，发稿在ADVANCED FUNCTIONAL MATERIALS上（DOI：10.1002/adfm.201802581）。

带图阅读笔记

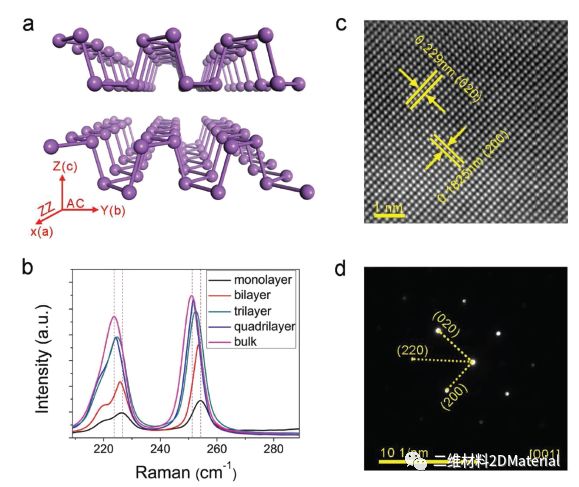

图一：b-As晶胞的定性分析。（a）b-As的层状晶胞格局；（ b）一层和多层高层b-As片的微拉曼光谱图；（ c，d）b-As结晶体的100辩认率电商散射电商光学显微镜（HRTEM）和选区电商衍射（SAED）图案。

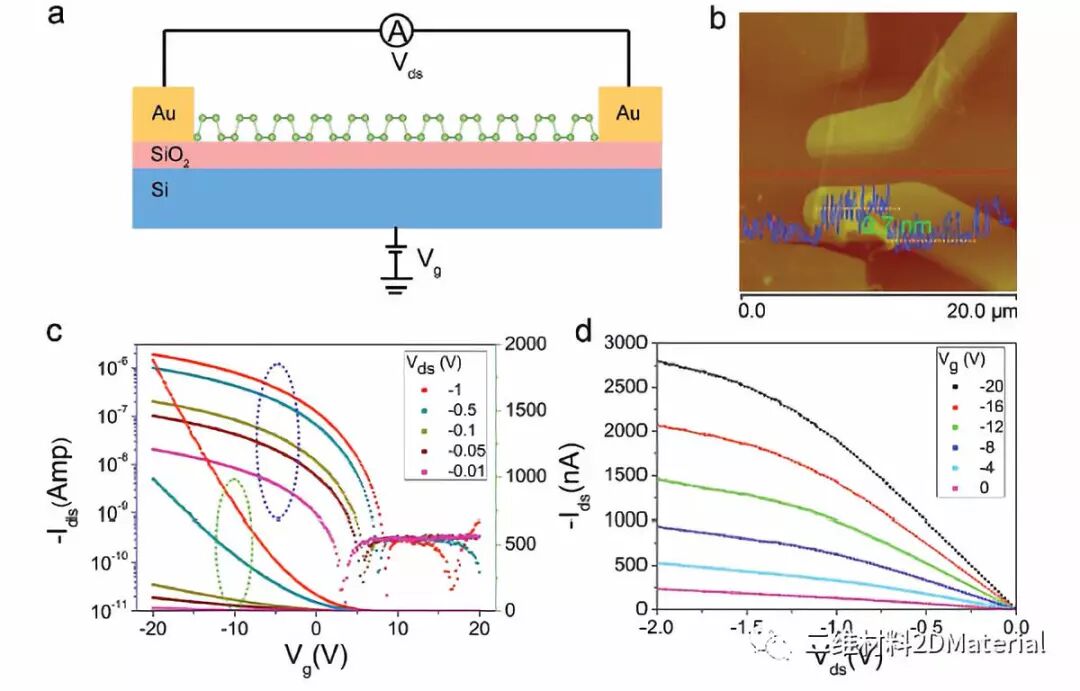

图二：编织成单层b-As场效应晶体管（FET）的表征。（a）单双层b-As FET横截面积；（b）一层b-As FET的氧分子力体视显微镜（AFM）图片；（c）在有差异 漏源端电压（-0.01至-1 V）下，双层电子元器件（如图是2b如图）的转回特性曲线方程（Ids-Vg），右边是常用对数刻度尺，左边是直线精确度；（d）在各不相同的栅极输出功率从0到-20 V下，统一主设备的工作输出性能特点的身材曲线。

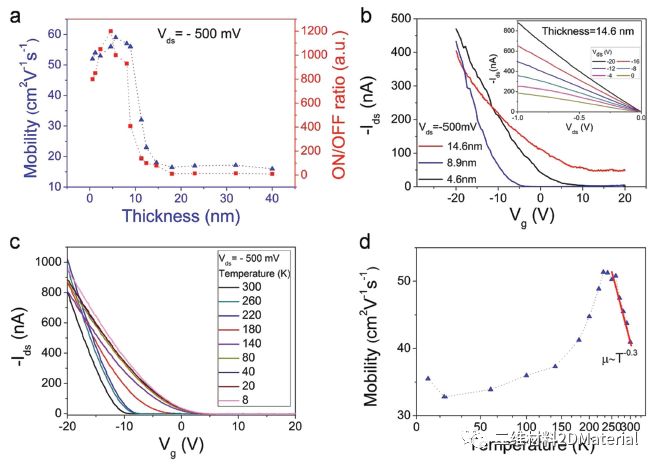

图三：b-As FET的载流子传导的机的薄厚和温暖的成瘾性性。（a）在-0.5V的Vds下，b-As的载流子转迁率和开/关比随厚度的变化；（b）具哪几种**料厚（4.6,8.9和14.6nm）砷FET的转入特征参数弧线。 插画图片：14.6nm厚的样品的所在优点弧度；（c）在各不相同室温下9.5nm厚的b-As FET的转交性状的身材曲线（Ids-Vg）；（d）温度表对载流子变更率的直接影响。 载流子渗透率在约230K时具有约52cm² V^-1s-¹的基线。在高温区域环境，载流子转入率主要的受硫氰酸盐散射的影响。远远超出230 K，载流子迁移率随着温度的升高以μαT^-α的结构类型快速下跌，中间α≈0.3。这里是原因晶格散射在该溫度部分占市场导向影响。

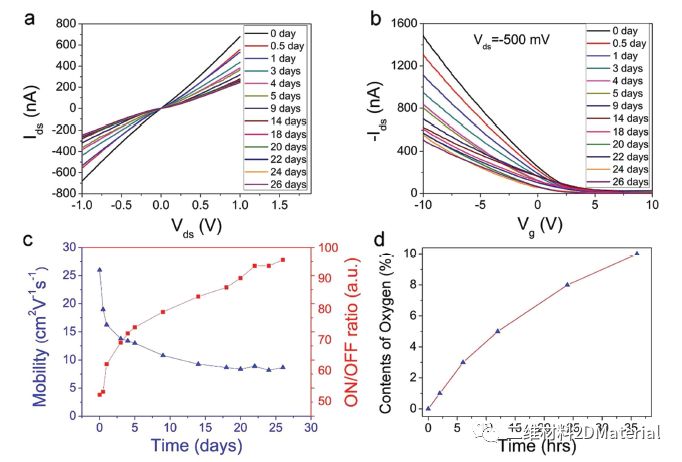

图四：b-As集成电路芯片的环保稳明确性。（a）是 自然环境暴露自己时刻的涵数的少层b-As单晶体管的源极 - 漏极I-V曲线拟合。当我们也可以清楚纳米线管在26女王仍保护优良的欧姆接受特征；（b）记录时间26天，硫化锌管的转意曲线拟合；（c）载流子迁出率和开/关比用于该晶胞管的暖空气爆漏事件的方程。 渐渐曝露准确时间的新增，该纳米线管的挪动率呈非非线性，从26 cm² V^-1 s^-1缩小到约8.4 cm² V^-1 s^-1; 可是，ON / OFF占比从约69增强到约97.相对这家FET，料厚为砷为11.9nm，沟道总长为≈2μm，沟道净宽分开为≈2μm；（d）b-As中氧的成分不断地曝料精力的波动而波动。

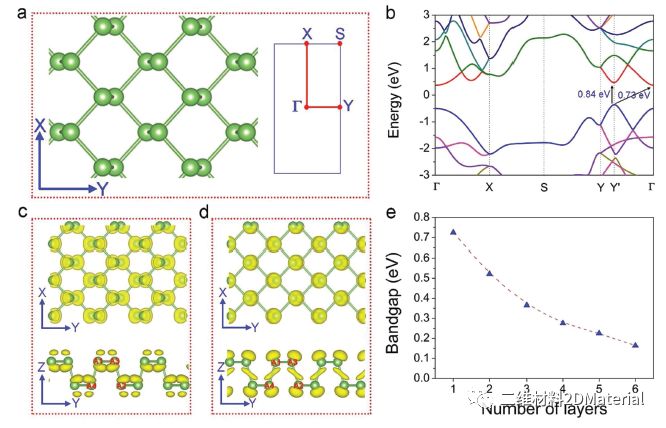

图五：少层b-As中计算的电子特性。（a）单双层和对应布里渊区氧分子的结构的俯览图；（b）用PBE官能团计算的的单双层黑砷的带隙结构特征；（c，d）CBM和VBM的一些正电荷区域划分；（e）黑砷的带隙变幻当作层机的薄厚的方程。

总结ppt

然而，你们制法了三层和几层源于b-As的场现象尖晶石管。并简略科研了它的电稳定性。出现 电子无线属性数据与的板厚为有关于，试样的的板厚为约为5.7nm时，兼备最底载流子迁出率独角兽高达约59 cm² V^-1 s^-1，规格约为4.6纳米时，具备着**开/关比超过了105。在的温度相关的载流子搬迁率在测量时，证明书了在230K时查看到基线; 少于230 K，载流子转移率很重要受沉渣散射的影响，但晶格散射在气温下占主要认知度。更很重要的是，b-As显视出相对的好的的环镜平稳性。在气流中暴晒约这十30天后，体系结构b-As FET依然良好 。咱们的没想到取决于，特征提取部分的层b-As场边际效应多晶体管是微米手机元器件含有想的获选者。兼备愈来愈大的用途趋势。

原创文章链接搜索：//onlinelibrary.wiley.com/doi/full/10.1002/adfm.201802581
