研究的人员以1,2,4-三氮唑为感觉,依据修改给体形式、给体总数已经接触手段,转化成打了个国产兼有特定激励态经营性质的双旋光性主要体现装修物料,依据修改主要体现装修物料中二线态激子的跃迁路径,调低磷光主要体现装修物料上的二线态激子密度计算公式,的提升二线态激子再生利用速率,**改变PhOLEDs的稳定的性及亮光速率。以1,2,4-三氮唑为蛋白激酶,吩噻嗪(PTZ)、吩噁嗪(PXZ)、9,9-二甲基吖啶(DMAC)有所作为给体,用调整给体的给光电子业务能力,制作并生成了拥有热激活码延时荧光(Thermally activated delayed fluorescence,TADF)形态的D-π-A型双正负极主导建筑材料,

即10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噻嗪(TAZ-PTZ)、10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噁嗪(TAZ-PXZ)和9,9-二甲基-10-(4-(1-苯基-5(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-9,10-吖啶(TAZ-DMAC)。

材料表现出**的热稳定性,TAZ-PTZ和TAZ-PXZ的玻璃化转变温度(T_g)分别为79和83℃,高于常用的主体材料4,4?-二(9H-咔唑-9基)联苯(CBP,T_g=62℃)。

TAZ-PTZ、TAZ-PXZ和TAZ-DMAC的E_T分别为2.51、2.75和2.82 eV。

TAZ-PTZ、TAZ-PXZ和TAZ-DMAC的占据轨道(Highest Occupied Molecular Orbital,HOMO)/**未占据轨道(Lowest Unoccupied Molecular Orbital,LUMO)的能级分别为-5.53/-2.68、-5.43/-2.57和-5.67/-2.42 eV。

其次,为了进一步改善TADF主体材料的载流子传输特性,设计并合成了以1,2,4-三氮唑为受体,PTZ、PXZ、DMAC为给体具有对称结构的D-π-A-π-D型TADF双极性主体材料,即10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噻嗪)(TAZ-2PTZ)、10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噁嗪)(TAZ-2PXZ)和10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9,9-二甲基9,10-二氢吖啶)(TAZ-2DMAC)。

TAZ-2PTZ、TAZ-2PXZ和TAZ-2DMAC的E_T分别为2.33、2.35和2.62 eV。

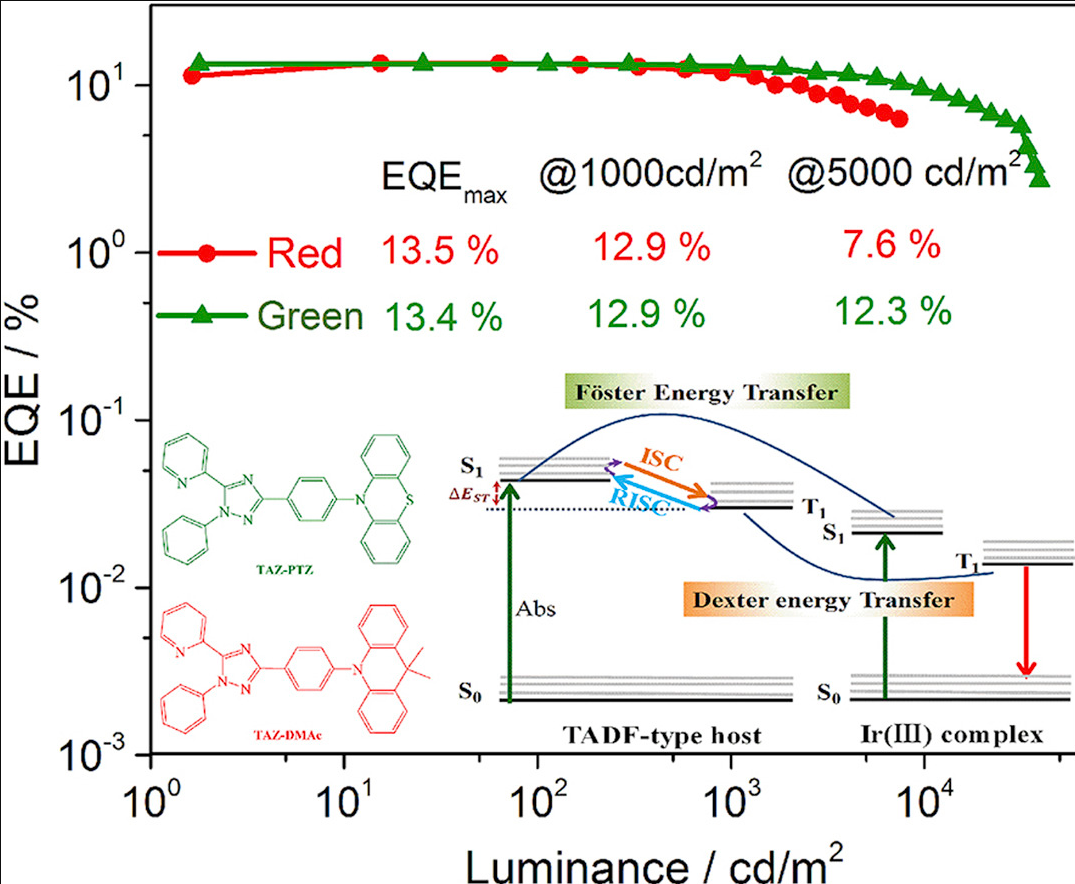

而使有利于体,以Ir(ppy)_3和Ir(piq)_2acac为客体,制法绿光和红光PhOLEDs。以TAZ-2PXZ为之主要体参杂的绿光PhOLED有很好的元器件封装机械性能,η_(c,max)、η_(p,max)和EQE_(max)依次为40.3 cd/A、37.6 lm/W和11.6%,在1000 cd/m~2和10000 cd/m~2下的热效率滚降值依次为0.86%和23.27%。以TAZ-2PTZ相结合制度备的网红PhOLED的EQE可达到13.0%,还有就是在1000 cd/m~2下依旧持续在11.9%,匹配的转化率滚降值一般选择8.2%。

昆明pg电子娱乐游戏app 生物体科学技术局限公司给予不锈钢协调一致物，热刺激启动延缓荧光(TADF)相关板材，群聚引发延缓荧光（AIDF）相关板材，群聚引发带光AIE相关板材的制定获得TADF原子(SFI34pPM)TADF团伙(SFI23pPM)TADF团伙(3CzPhpPM)咔唑随之出现物2,3,5,6-四咔唑-4-氟苯腈(CyFbCz)长可见光波长TADF分子式CAT-1APDC-DTPA团伙散发光的波长各自为546 和 544 nm 的黄绿光聚苯胺物 R-P 与 S-PTADF共轭涨分子式TADF共轭夺团伙poly(AcBPCz-P)TADF共轭涨分子结构poly(AcBPCz-DMP)TADF共轭100氧分子poly(AcBPCz-TMP)主客体MOF（Tpl@NKU-111）根据三(三唑)并三嗪象限的蓝光TADF产品TTT-Ph-Ac因为DBNA骨架的TADF碳原子架构m-AC-DBNAp-AC-DBNAm'-AC-DBNA暖心系统提示：仅使用教学科研笔者zhn2022.01.12
