基于TADF材料DCPA-TPA、DCPA-BBPA：以蒽为核的有机材料助力实现峰值超过800 nm的**高辐射率近红外电致发光

完成团伙设汁和空间结构懂得调整，定制开发出的2,3-二氰基醋蒽并吡嗪（DCPA）繁衍物可以推动**的近红外电致夜光。

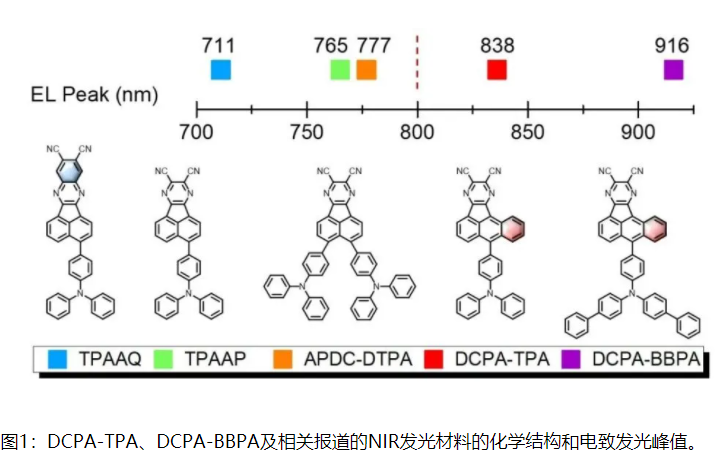

这类衍生物（DCPA-TPA及DCPA-BBPA）采用**的生色团蒽作为核心，并保持了氰基及醋蒽并吡嗪的协同效应；

凭借进两步引进芳胺有所作为光电子给体，进行碳原子内自由正电荷转让长效机制可能致使会亮**的红移。凭借系统性探索知道，同类双重性物因极强的碳原子内自由正电荷转让的作用然后遵循明显的鼓励态偶极，

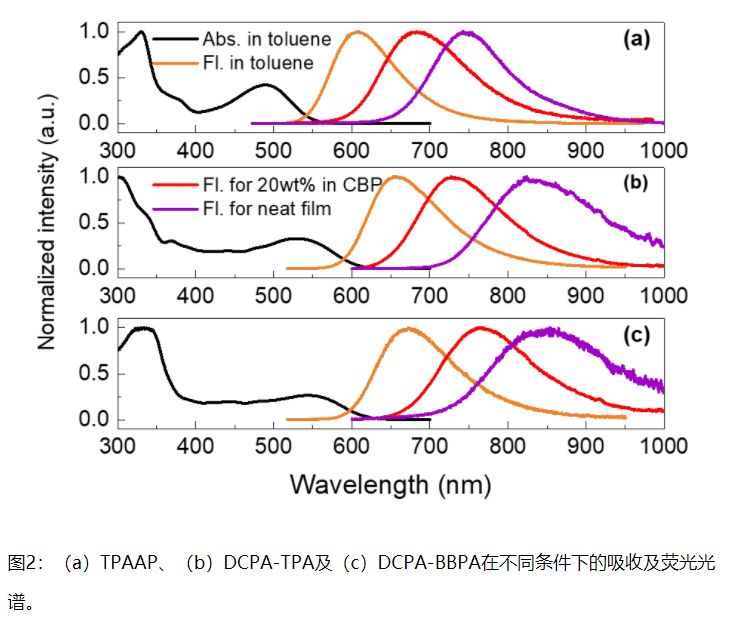

这使得DCPA-TPA及DCPA-BBPA在聚集态下的发光光谱会因掺杂浓度的增加而发生**的红移，二者非掺杂薄膜的发光峰均超过800 nm。同时，生色团蒽的引入可以使得DCPA-TPA的S1态保持较高的振子强度，有利于窄带隙的辐射跃迁，DCPA-TPA的非掺杂薄膜具有较高的荧光量子产率（8%）。

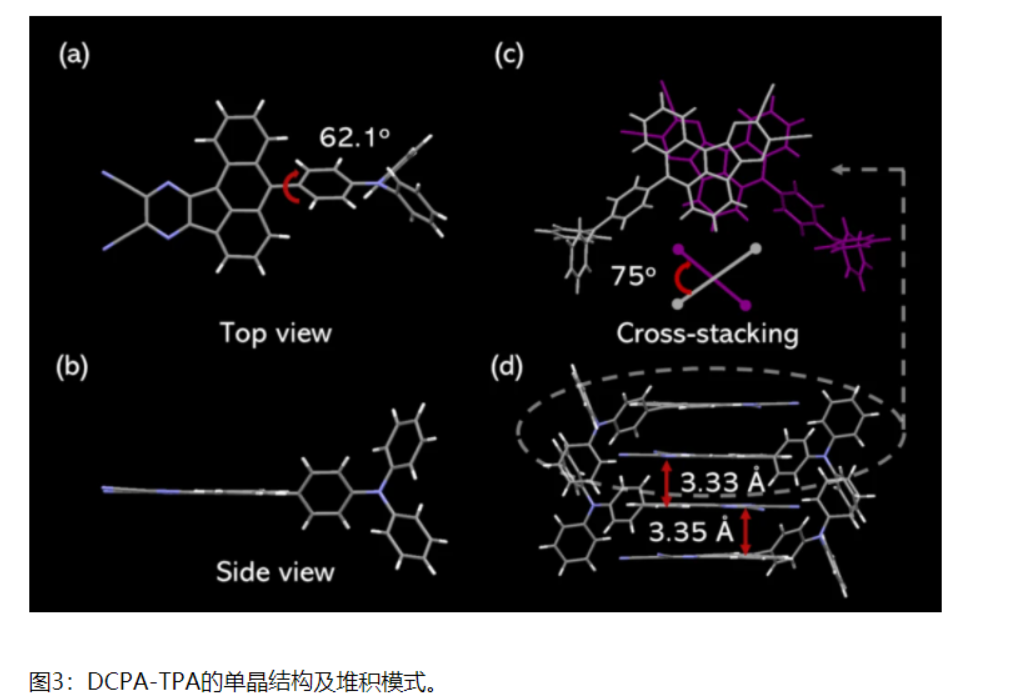

可以通过多晶硅测试测试挖掘，DCPA-TPA故有原子核的结构的错了称性出现了大视场角的双向堆砌（X-集中）基本模式。

基于DCPA-TPA及DCPA-BBPA的掺杂器件即可实现发光峰超过700 nm的深红/近红外发光。而非掺杂器件则实现了起峰位于700 nm，峰值超过800 nm的近红外发光。基于DCPA-TPA的非掺杂器件实现了0.58%的**外量子效率。进一步优化器件结构，DCPA-TPA的非掺杂器件可以将**辐射率提高至20707 mW Sr-1 m-2。而采用了更强给体的DCPA-BBPA的非掺杂器件实现了发光峰位于916 nm的近红外发光。

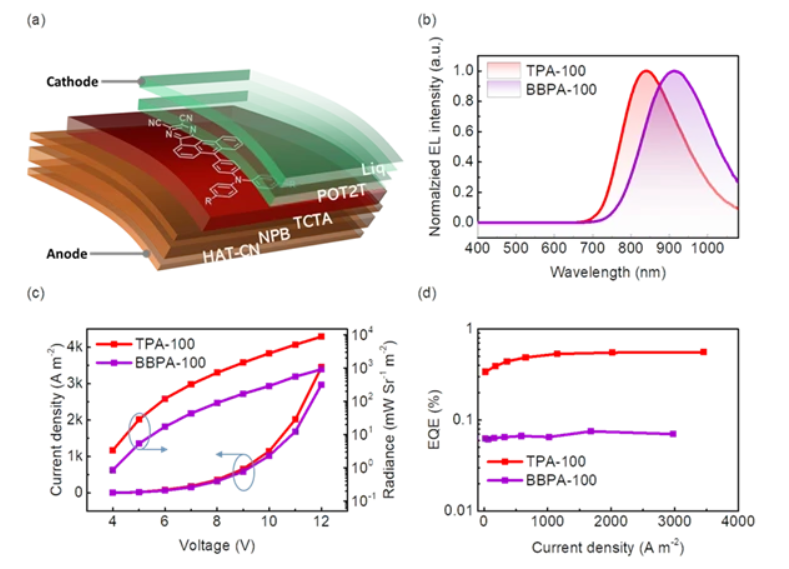

图4：DCPA-TPA及DCPA-BBPA的非夹杂功率器件构造及特性。

银川pg电子娱乐游戏app 生物体社会比较有限集团可以提供复合相互配合物，热刺激启动网络延迟时间荧光(TADF)的原原的原材料，集结成脂网络延迟时间荧光（AIDF）的原原的原材料，集结成脂带光AIE的原原的原材料的定做人工约520nm至约580nm的精彩纷呈或黄精彩纷呈超时荧光的原材料atp-pxzm-atp-pxz4czcnpy研究背景三苯基磷氧的热激起卡顿荧光蓝光客体材质pxz-trzbis-PXZ-TRZtri-PXZ-TRZppz-3tptdhpz-2bidhpz-2bndpa-trzppz-dpopxzdso2PPZ-3TPT、PPZ-4TPT、PPZ-DPS或PXZ-DPS、DMAC-DPS少于约580nm且乘以或约等于约610nm的黄色延后荧光的原材料mpx2bbpppz-dpsdhpz-2btzdhpz-2trztpa-dcpp双极视频传输的材料mCDtCBPyTADF闪光性的oTE-DRZ

暖心提示卡：仅适用做研究，没办法适用做人體研究！版主zhn2022.01.08
