我们利用原位合成的方式将有机共轭聚合物Co-CoDETPP负载到碳纳米管.上得到复合材料Co-CoDETPP/CNTs，其制备方法如下所示：

称取20 mg CNTs分散在27 ml THF/(Et);N (3:1, v:v)的混合溶剂中，超声10 min,向其中加入CoDETPP (20 mg, 0.0278 mmol), CoTBrPP (27.4 mg,0.10 mmol)，PPh3 (29 mg), Pd(OAc)2 (6.3 mg), Cul(10.5 mg), N2保护76°C下反应12h。反应结束后，离心并分别用THF, CHCl, C2H;OH, H2O等溶剂依次洗涤，之后再分别用上述溶剂索氏提取24 h。最后真空干燥得到紫黑色固体Co-CoDETPP/CNTs。

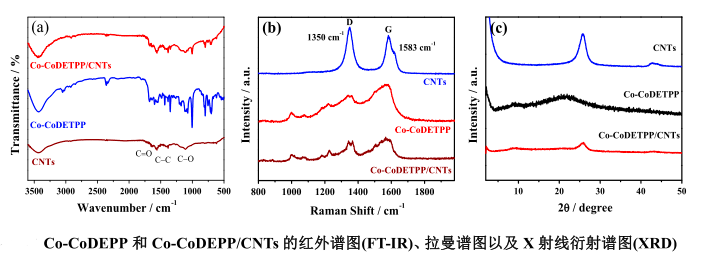

卟啉基共轭有机聚合物负载碳纳米管(Co-CoDETPP/CNTs)的结构及形貌表征

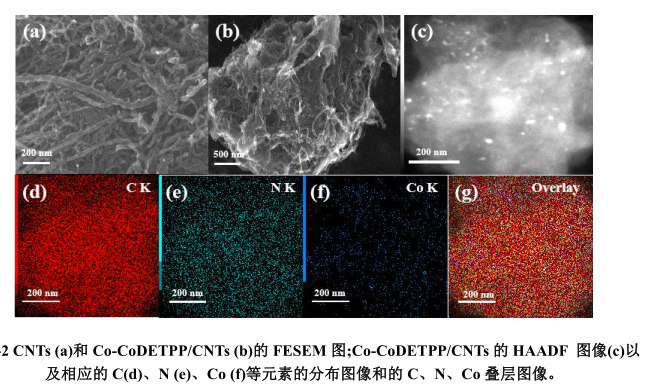

为进一步研究Co-CoDETPP/CNTs的形貌特征，我们测试了它的高分辨扫描电镜(FESEM)及元素分布图像。如图2a所示是CNTs的扫描电镜图，显示了其- 维管状结构。而当聚合物Co-CoDETPP在碳纳米管上形成后，可以很明显的看到碳纳米管的表面包覆着--层很薄的聚合物薄膜(图2b)。而EDSmapping图则表明C,N和Co等元素均匀的分布在碳纳米管上(如图2d,ef.g)。通过原子吸收光谱(AAS)分析，确定**产物中Co的含量为3.4wt%。

卟啉基共轭有机物高分子化合物物物品子目录：5,15-二(4-乙炔基苯基)- 10,20-二苯基卟啉(DETPP)5,10,15,20-四(4-溴苯基)卟啉(H2TBrPP)5,10,15,20-四(4-溴苯基)钴卟啉(CoTBrPP)5,10,15,20-四(4-溴苯基)锌卟啉(ZnTBrPP5,15-二(4-[三级甲等基硅基)乙炔基]苯基)-10,20-二苯基卟啉(DETPP-TMS)紫红色的固体颗粒5,15-二(4-乙炔基苯基)-10,20-二苯基卟啉(DETPP)橙灰色液体5,15-二(4-乙炔基苯基)-10,20-二苯基钴卟啉(CoDETPP)橙网红无水硫酸铜5,15-二(4-乙炔基苯基)-10,20-二苯基锌卟啉(ZnDETPP)工厂：郑州pg电子娱乐游戏app 海洋生物自动化比较有限新公司上面的数据是来自于新闻哥axc及以上一文谈及的商品仅广泛应用于科研课题，没办法广泛应用于人體。
