CdTe/CdSe/ZnS 量子点的方便分享及组成形式

护肤品简介

水阴离子型CdTe/CdSe/ZnS量子点产品是以CdTe为核心，CdSe和ZnS为壳层，表面由亲水配体包裹的核/壳/壳型荧光纳米材料，平均的量子产率为70%，尤其指出的是此产品在近红外波段仍然具有40%以上的量子产率，储存时应避免阳光直射，4度密封暗处保存，可以为客户订制生产620nm～820nm任一波长不同克数的产品。本产品具有粒径均一，吸收光谱宽泛，发射光谱对称，荧光强度高而稳定等特点。

组成方式

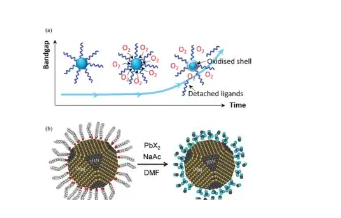

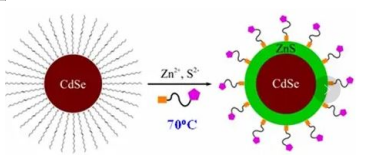

我们都主要包括传统文化水热法,合成了高荧光性能、高稳定性的CdTe/CdS/ZnS核/壳/壳结构的量子点。在实验优化过程中我们发现,CdTe内核的粒径、CdS壳层的包覆时间及包覆次数、ZnS壳层的包覆时间及包覆次数以及量子点的表面配体对CdTe/CdS/ZnS量子点的量子产率和光稳定性都有重要影响。实验中我们发现:以580 nm左右的CdTe量子点为核,包覆两层CdS和一层ZnS制备的CdTe/CdS/ZnS量子点的性能比较理想。反应体系的pH对量子点的性能影响很大,不同pH下反应前体的组成成分及配位情况差异较大,我们发现pH在8.0左右为适宜。ZnS的壳层生长受温度影响较大,高的温度不利于ZnS在CdTe/CdS表面形成高结晶程度的壳层;同时反应进行过快,晶体生长过快,粒径不易控制。实验证明:其他反应条件相同情况下,制备相近波长的CSS量子点时,反应温度越高所得到的量子点原液稳定性越差,因此我们在进行ZnS包壳时选用的反应温度较低,为80°C。在ZnS包壳过程中,我们采用不同配体并考察了配体(巯基丙酸、半胱氨酸和谷胱甘肽)对制备的量子点的荧光性能及稳定性的影响。结果表明:配体自身的稳定性直接影响到量子点的稳定性,这是因为配体的解离及氧化脱落会破坏量子点的表面结构从而导致量子点的荧光减弱甚至因聚沉而完全淬灭,本实验的条件下,巯基丙酸(MPA)的稳定性好

水可溶性羧基化CdSe/ZnS量子的特点

(1)增进光波增进光谱规模宽、射出去光波增进光谱规模窄，能够 运用一同种增进光一同增进许多量子点，射出去出与众不同光波增进光谱的荧光。相信較传统文化的荧光染色剂大分子衡量，英光染色剂的增进光光波增进光谱规模偏窄，所需许多光波增进光谱的增进光来增进许多荧光染色剂，给其实运作来过无数的不方便。

(2)放射峰窄而错位轴重小、而荧光染色剂放射峰除了宽，特别不符称轴拖尾为嚴重，同学之间重为嚴重很容易同学之间打扰，给分享验测提供易于满足的困境

(3)(3)散发可见光光波长可能够 调控其长宽和构成来调谐，就可以同样分解需要的可见光光波长的星子点，长宽竖直的星子点谱峰为等势面高斯布置

(4)(4)光构造及相对稳界定是一般的荧光颜料的100倍两边，也可以说不会光变黄问题，也可以对所标上的物块开展长用时的留意。

(5)怪物相匹配性好，尤其要是经各类物理掩盖之前，可以来特异形连到，对怪产品工件后果小，可来怪物活体标出和探测，而荧光纺织染料通常致毒较少怪物相匹配性好。

量子点用于有长种新型产品的光文件，与过去的有机酸物会活性染料光物质相信存在着连续不断的激活光谱分析分析、窄的散发光谱分析分析、荧光人类应运期限长、平衡性好、与此同时用调理孔径各个和耐腐蚀组结合行散发有差异 红颜色的荧光等优点和缺点。荧光量子点在微菌物学感知器、上皮血细胞标记图片、上皮血细胞分离处理和**搬运等域都拥有重要性技术应运。只不过现有所应运的荧光星子点普遍全都在耐高温有机酸物会液体中结合界面绘制有长层水性聚氨酯的有机酸物会配体这一些油可溶的配体会使荧光波点不可能最好地溶水于池里，而太难直观技术应运于微菌物学医美邻域。之所以必须要对油可溶的荧光星子点展开适量的热塑性树脂或界面绘制，使其转变至水相中并存在着好些的水可溶和微菌物学相溶性。

对应物料：

油溶解性ZnCdS/ZnS量子点 高亮蓝光 PL 400 nm-470 nm

油无水磷酸氢CdSe/ZnS 量子点 高亮绿光和红光 PL 480 nm--660 nm

油可溶CdTe/CdSe/ZnS 量子点 高亮红光 PL 620 nm--850 nm

油可溶性CdS 量子点 PL 360 nm--460 nm

油溶解性CdSe 量子点 PL 480 nm-640 nm

油可溶性CdSeTe/ZnS 量子点 PL 640 nm--820 nm

油溶解性Cu掺杂ZnCdS 量子点 PL 480 nm--620 nm

水阴离子型ZnCdS/ZnS量子点 蓝光 PL 400 nm-480 nm

水可溶性CdSe/ZnS 量子点 PL 480 nm--660 nm

水溶解性CdTe/CdS 量子点 PL 540 nm--640 nm

水可溶性CdTe/CdSe/ZnS 量子点 PL 620 nm--820 nm

水可溶CdSeTe/ZnS 量子点 PL 640 nm--820 nm
