您当前所在位置：首页 > 资讯信息 > 科研动态
紫外光激发缺陷态UiO-66用于光催化固氮
发布时间：2021-09-15     作者：zhn   分享到：

红外光谱光调动起弊病态UiO-66用以**催化氧化氧化固氮

该工作的确认水热法治建设备稳明确高性高品质的UiO-66 (Zr-MOFs)离子液体剂，确认紫外光光线照射重置转变成包含簇偏差和配体偏差的偏差态UiO-66。确认后镶嵌突显进行配体维修深入分析簇偏差和配体偏差对光离子液体固氮耐热性的供献，深入分析效果呈现配体偏差对光离子液体固氮有一般供献。存在配体偏差的UiO-66离子液体剂在包含不惜牺牲剂指标体系中，全中波段光和行看到光耐热性分辨高达196 μmol g-1 h-1和70 μmolg-1 h-1。经验丰富的光离子液体固氮耐热性是伴随配体偏差转变成了不供大于求合金材料化学碱化位点，这不供大于求态行向氦气反键 轨道组件流入电子为了满足电子时代发展的需求，进而加速氦气的碱化解离。


背景介绍
氨使用**氮循坏的为是比较重要中间商体被范围广使用聚合化学反應品、医疗机械品、农作物肥料和生物质能源储藏等域。近几载以来来，人工客服聚合氨一般依靠于"Haber-Bosch"反應来完成，但该新技术反應条件苛责，一方面能源消耗庞然大物，且尾气排放过多的温室其他气体CO2。那么，找寻另外一种绿色生态环保生态环保、低万元产值能耗的聚合氨方法步骤有着为是比较重要必要性。近几载以来来，光离子液体固氮聚合氨（在水相中以太阳的光能为驱使力，以水为质子源，恒温的卧式储罐下反應）引致了科研开发任务者的范围广私信。近几载以来来，固氮光离子液体剂的调查一般密集在光电器件离子液体剂，而对五金有机质结构（MOFs）离子液体剂的调查还是比较品牌稀缺，这一般是毕竟MOFs的不稳定义性不到位，在照明和水坏境下会形成配位键的断开达成谅解离。

实验设计思路
近些年前来，进行实验人员管理己经将固氮光促使剂从半导体器件芯片的原建材开拓至MOFs的原建材，有时候对其固氮机制的进行实验始终较为短缺。受半导体器件芯片促使剂空芯位异常现象对光促使固氮有**影向的感触，我们公司选择了迄今为止是比较可靠稳定性分析是比较好的的Zr-UiO-66的原建材，探究性学习了这里面大范围存在的的簇异常现象和配体异常现象对光促使固氮的影向。利用得当的进行实验构思验证配体异常现象态的引发是固氮耐磨性提升的压根愿意。

图文解析
 1. 太阳光的紫外线光增加后UiO-66簇缺欠的节构分析方法

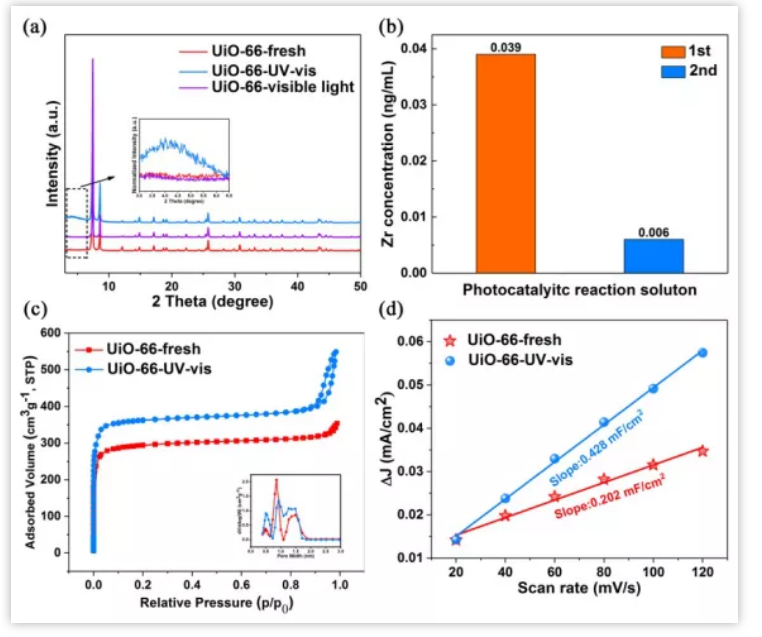

▲Fig. 1 (a) XRD patterns of UiO-66 before and after UV-Vis light andvisible light irradiation. (b) The concentrations of Zr elements in the firstand second photocatalytic solutions determined by ICP-MS. (c) N2adsorption–desorption isotherms UiO-66-fresh and UiO-66-UV-vis,and (d) plot of the scan rates against the differences in the double layercharging current of UiO-66-fresh and UiO-66-UV-vis.

合成图片的UiO-66具备优质的结晶机构(图1(a))。在UV紫外线线光线射后XRD衍射图谱出現低维度宽峰，这说简明扼要在UV紫外线线光线进程中鼓励了簇瑕疵报告的组成了（探及光线并无法带来簇瑕疵报告组成了，其XRD图谱无转变 ）。对光线溶剂实现Zr属性ICP检测，会会听到第一时间光线溶剂中具备较高渗透压Zr属性，进1步说简明扼要光线能出现簇瑕疵报告(图1(b))。会会听到簇瑕疵报告的组成了带来了崔化剂比外表皮积和有机化学工业外表皮积的减少，进1步证明了簇瑕疵报告的具备(图1(c),图1(d))。

2. 太阳光的紫外线光促进后UiO-66配体通病的构成定量分析

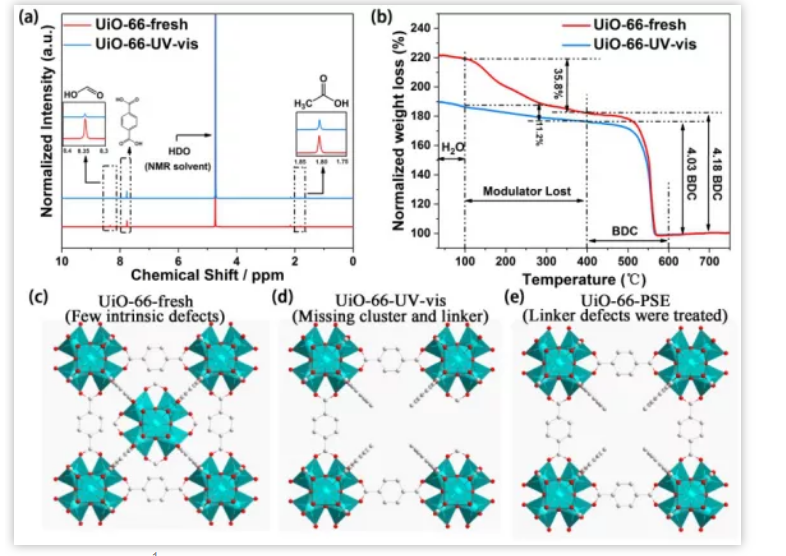

▲Fig. 2 (a) Dissolution/1H NMR spectra, (b) thermo gravimetric analysis(TGA) curves of UiO-66-fresh and UiO-66-UV-vis. Illustration of thecrystal structures of (c) UiO-66-fresh, (d) UiO-66-UV-vis, and (e)UiO-66-PSE.

在询问了红外光谱光激起后UiO-66中簇障碍的会留存此后，你们都对红外光谱光激起后的资料去了对应表现来进一大步说里面不仅仅会留存簇障碍，又很会留存过量的配体障碍。图2(a)中1H NMR结杲表示太阳日照激起流程中引发的了单齿配体-甲酸（出于稀释剂热流程中DMF的裂解）、乙酸调低器剂（在炼制流程中控制添加图片乙酸）的损坏，而双齿配体（对苯二甲酸）都并没有明星发生了变换。图2(b)的TGA结杲说太阳日照激起引发的了调低器剂失重面积的明星发生了变换，和NMR结杲完全一致。从而阐述甲酸乙酸配体损坏的缘由和原理，你们都在光解脱色模式添加入了空穴牺性剂，发现了太阳日照后并都并没有发生了甲酸乙酸配体的掉落的，因而看得见，真是而且在太阳日照流程双层穴脱色化解甲酸乙酸导致的单齿配体损坏。图2 c-e区分是UiO-66-fresh, UiO-66-UV-vis和UiO-66-PSE型式示意，UiO-66-fresh有几瓶本征障碍，UiO-66-UV-vis有过量簇障碍和配体障碍，UiO-66-PSE为配体对调促使脱色剂，仅会留存簇障碍。

3.促使安全性能测式
在紫外光照激发后，催化剂的固氮性能大幅提高并且稳定性良好，4次循环后没有明显降低(图3(a))。在不含牺牲剂的体系中，氮气和空气气氛下激活后的催化剂固氮性能分别为256 μmolg-1h-1和198 μmolg-1h-1（图3(b)）。如图c所示，可以看到紫外可见光交替测试过程中性能保持稳定，并且激活后的材料可见光性能也有明显提升。图3(d)控制实验表明实验过程没有引入其他杂质干扰。

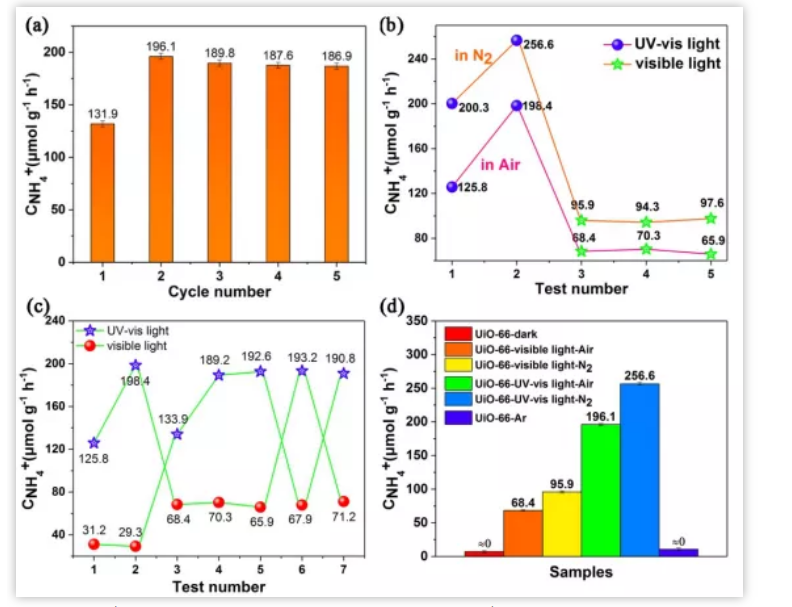

▲Fig. 3 (a) NH4+ production rate under ambient air condition forUiO-66, (b) NH4+ production rate under UV-Vis light and visible light inair and N2, (c) UV-Vis light and visible light alternate experiment underAir, and (d) the control experiment.
对应货品：

UiO-66(Zr) CAS1072413-89-8

NH2-UiO-66 CAS1260119-00-3

Ce-Uio-66 CAS1801427-51-9

NO2-UIO-66 CAS1260119-01-4

Uio-66-COOH CAS1334722-04-1

Uio-66-(OH)2 CAS1356031-63-4

Uio-66-SO3H CAS1334722-07-4

UiO-67(Zr) CAS1072413-83-2

Uio-68(Zr) CAS1072413-85-4

HKUST-1 CAS222404-02-6

UIO-66-MSA

大家zhn2021.09.15
