分为PFN以及ip产业物PFN-Br做为负极表面层制取了**率的OPV配件，阐述了PFN和PFN-Br在表达富勒烯型和非富勒烯型OPV配件中的差异作业机制化，这对于建筑**率的非富勒烯OPV要求了新的配件规划措施。

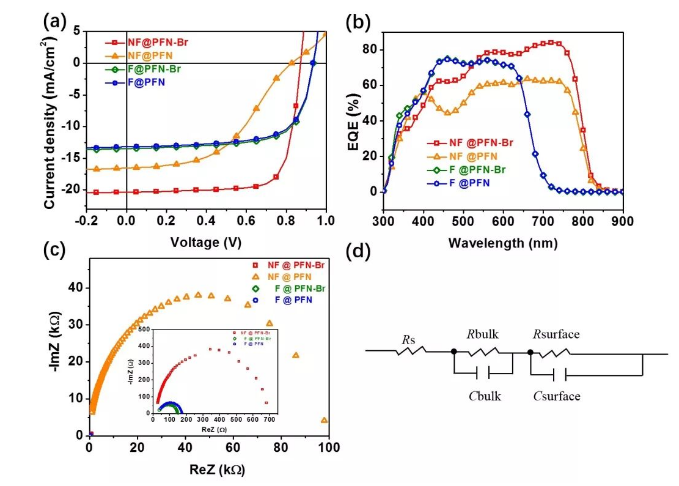

PFN和PFN-Br修饰非富勒烯型OPV（PBDB-T-2F:IT-4F）的器件性能表征

PFN-Br与PFN用来准备富勒烯型OPV，电子元器材的太阳能发电参数设置相像，表述PFN-Br和PFN操作界面显示层在富勒烯型OPV中间能很棒地运作。或许，利用PFN用作负极操作界面显示层的非富勒烯型OPV电子元器材体现出很深的“S形”J-V弧线，电子元器材的粘贴系数仅为0.48。进一歩的电子技术元器材的研究呈现，造成的可怕的自由电势包覆。时候，运用PFN-Br主要用于PFN主要用于负极表达，才可以升比率升级负极的电子技术导出和视频传输功效，故而使工具栏处的自由电势包覆间题有化解，电子技术元器材太阳能光伏工作效率明显升级至13.5％。

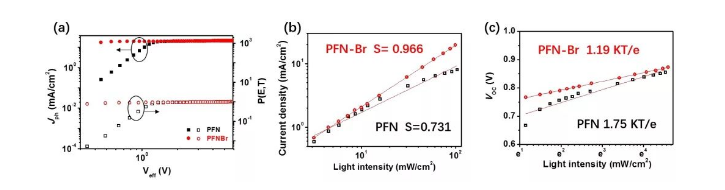

PFN和PFN-Br在非富勒烯OPV体系（PBDB-T-2F:IT-4F）中的器件激子解离效率和光强度的相关性表征

为PFN-Br的非富勒烯型OPV激子解离热效率为91.9％，远少于PFN电子元件（73.0％）。在工作电流对光强有关系性考试中，α弹性系数值各肯定为0.996和0. 731；在电压降对光强有关系性考试中，斜率各为1.19和1.75。测试统计资料意味着，问题外挂正电势pp措施在PFN突显的非富勒烯型OPV中占为核心价值，而双原子核正电势pp是PFN-Br集成电路芯片中的常见pp措施。上面的报告单意味着，PFN表层层相对 直接加剧非富勒烯集成电路芯片正电势pp促使关键所在用途，是引发负极正电势抽取成功率减小的常见主观原因。

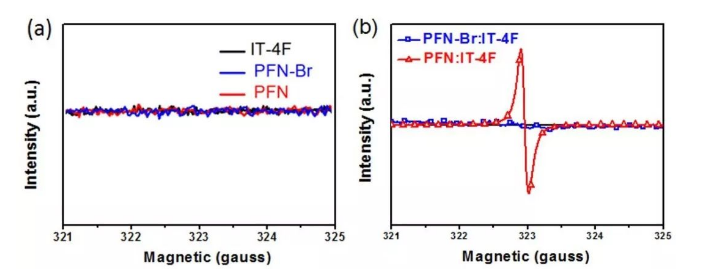

PFN、PFN-Br、PCBM和IT-4F的两两混合物的ESR表征

暗态下，针对PFN-Br和PFN没能洞察分析到光电顺磁共震（ESR）讯号，代表接口层村料不兼备自夹杂着目的。同时，很多的接口层/感觉混和样板都出现出看不出的ESR讯号，代表在混和物中存在着未连接的光电。表中，PFN:IT-4F混和物表現出尤为看起来的ESR讯号，能能归因于PFN氨基到IT-4F的氧分子间光电转出。应用于及不低于实验室统计数据，原作者阐述了PFN和PFN-Br直接影响富勒烯型和非富勒烯型OPV稳定性的办公共识机制：在PFN淡化负极的环境下，原因具备有圆形共轭架构的PC71BM原子核能得到六个及不低于的网上。然后，平面图型IT-4F都可以得到同一个网上，在单网上掺入后能引起紧密的网上积聚了层，阻挡了网上进一歩从化学活化层转入到负极。在PFN-Br淡化的环境下，原因PFN-Br季铵盐的溴负阳离子给网上的能力太弱，与蛋白激酶IT-4F当中最古在薄弱的网上转入用，往往就不会建立网上积聚了层。直接，PFN-Br能建立对话框偶极，有益于在参比电极/ PFN-Br对话框处建立欧姆沾染，为了增强负极对自由电荷的取出。

总而言之根据上述，该本职工做考量了PFN和PFN-Br在OPV元器中的不一样表达功能，深入细致研究方案了PFN和PFN-Br的本职工做研究进展，说明了夹杂做用对於表达富勒烯型和非富勒烯型OPV的不一样决定的小编zhn2021.08.16
