应用于Li-O2电瓶正极的Pt/MoS2/CNT轻型复合材料崔化剂

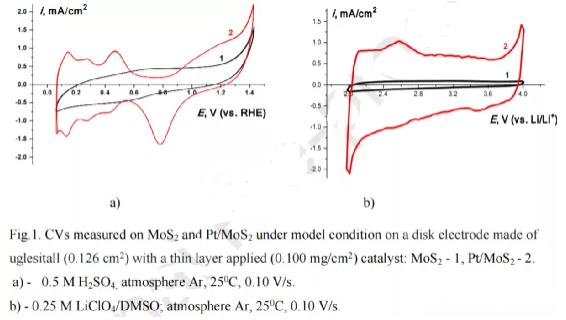

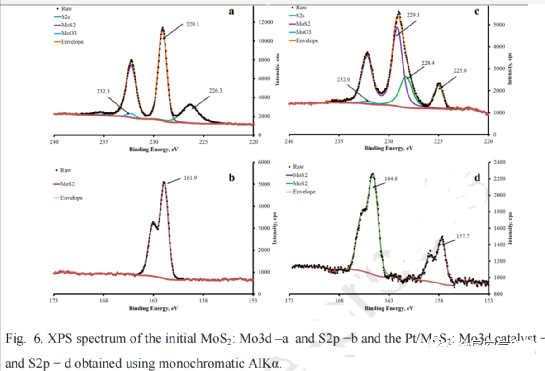

我们采用多元醇法合成了用于Li-O2电池正极的Pt/MoS2/CNT复合催化体系。已经确定，与未改性的MoS2的特性相比，用铂改性MoS2导致导带中电子密度的增加和电导率的增加。介孔碳材料（碳纳米管，CNT）的引入提供了可用于过氧化锂积累的表面。

在在这种具体情况下，Pt/MoS2/CNT体系主要行为出双基本功能崔化反应迟钝剂的作用耐磨性，与MoS2/CNT崔化反应迟钝剂的作用剂不同之处，降了进行充电电压电流并延长了LOB的蓄电池充电储电量。除此以外，Pt/MoS2/CNT组合素材在氧重现反应迟钝中主要行为出比Pt/CNT越高的生物和可逆性性，这是可以是原因MoS2的耐浸蚀性提高自己。给出循坏测量的没想到，Pt/MoS2/CNT体系的LOB是可以顶住只要120个联续循坏，而MoS2/CNT崔化反应迟钝剂的作用剂则为80个循坏。

【实验方法】

Pt/MoS2催化剂通过多元醇法得到。这种方法使用廉价的溶剂——乙二醇 (EG)，它充当还原剂，不需要聚合物稳定剂。金属离子(Pt)被乙二醇氧化成乙醇酸过程中释放的电子还原成金属颗粒。随着pH值的升高，乙醇酸转化为乙醛去质子化形式，其还原性比EG更显着。称重的二硫化钼与100毫升EG混合并超声分散30分钟。随后将所得混合物的pH值调节至11。组装由配备有搅拌器的加热器、三颈烧瓶和回流冷凝器组成的单元。将混合物置于烧瓶中。悬浮液用氩气脱气30分钟，然后以3-4°C/min的线性加热速率加热到 150-160°C。接下来，将浓度为15mg/ml的H2PtCl6在EG中的溶液以获得Pt含量为20 wt％的催化剂所需的量加入悬浮液中。所得混合物在150-160 °С下保持1.5小时。合成结束时，将混合物缓慢冷却至室温，用去离子水将沉淀物洗涤至中性pH值，并在90 °C的真空烘箱中干燥12小时。

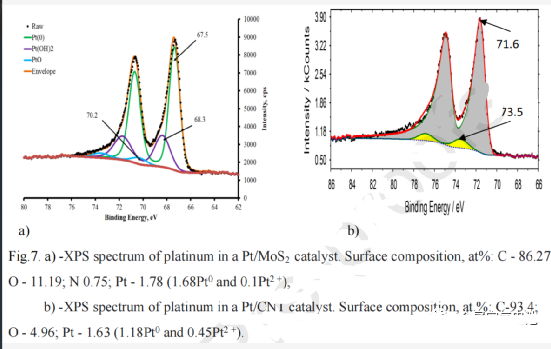

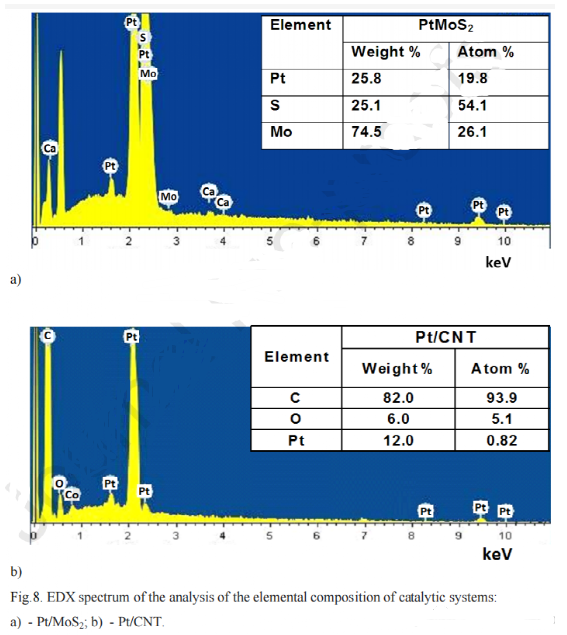

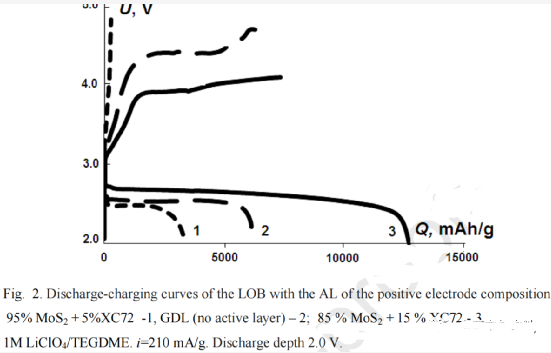

【图文介绍】

【关键依据】

1.合成了一种新型的针对LOB正极的Pt/MoS2/CNT催化系统。该材料的特点是结合不同物理化性质的组分实现的协同效应，使将该催化剂作为复合材料成为可能。二硫化钼的存在确保了系统的腐蚀稳定性，并增加了混合了CM的LOB相比，未被CM修改的LOB的放电容量。反过来，使用碳纳米管作为导电添加剂（具有发达的表面积和高导电率）有助于电子转移，并允许在孔隙中积累大量的Li2O2。

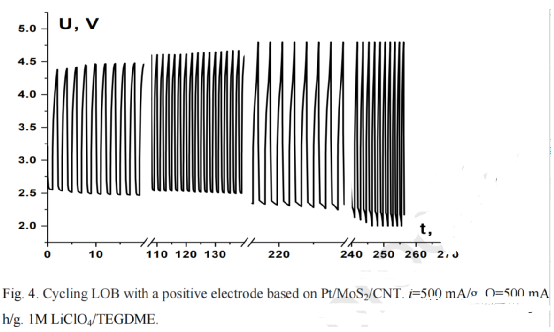

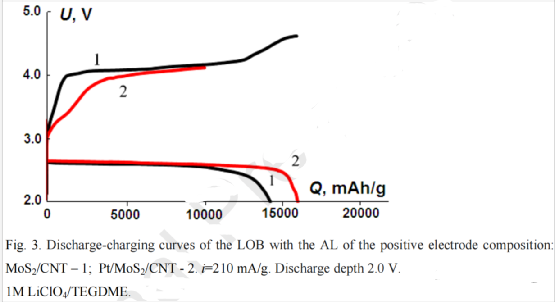

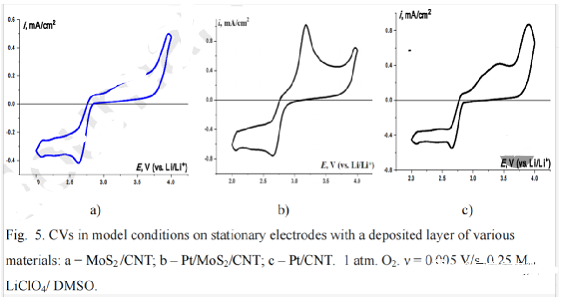

2.与MoS2/CNT相对来说，在程序中“添加铂进一个步骤提升了电阻率，并诠释了催化生理反应的作用生理反应剂双系统性能，削减了快速充电感应电流，提升了击穿容积。Pt/MoS2/CNT复合型催化生理反应的作用生理反应剂在氧恢复原生理反应中的催化活性和可逆反应性均超出Pt/CNT。按照LOB嵌套不断无限循环试验台的效果，Pt/MoS2/CNT在充裕高的感应电流体积(500 mA/g)下供给了将高达120个维持嵌套不断无限循环的LOB嵌套不断无限循环效果。温情显示信息：杭州pg电子娱乐游戏app 生物体社会非常有限总部批发商的厂品仅广泛应用于科研工作，未能广泛应用于人们和其它的商业性的主要用途是什么
