细菌纤维素/聚己内酯微米纤维复合膜(BC/PCL)的制备及表征图谱-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

纤维素(Cellulose)是自然界最丰富的天然生物聚合物，由D-吡喃葡萄糖通过β-1,4糖苷键连接而成。与植物纤维素相比，细菌纤维素(Bacterial Cellulose, BC)不含木质素和半纤维素，是由微生物在培养过程中形成的纳米级**纤维，其纤维膜具有高的孔隙率、机械强度、弹性模量、结晶度、纯度以及良好的生物相容性等特点，是修复缺损组织良好的替代物。

静电纺丝法是制备连续微纳米纤维的常用方法，通过调控制备工艺可获得纤维直径和纤维膜结构可控的支架材料。在众多合成材料中，聚己内酯(Polycaprolactone，PCL)由ε-己内酯开环聚合而成，具有良好的生物相容性、生物可降解性和可塑性。

本研究利用静电纺丝法制备PCL微米纤维，通过微米尺度的PCL纤维膜与纳米尺度的BC纤维原位复合，利用PCL微米纤维作为骨架引导BC**纳米纤维的形成，形成微纳米结构复合的BC/PCL复合材料，

BC纳米纤维/PCL微米纤维复合膜的制备

将PCL固体加入三氯甲烷/甲醇(体积比5∶1)混合溶液中配制成质量分数为10%、11%、12%的纺丝溶液，室温条件下搅拌过夜，溶液转移至10 mL注射器中，利用注射泵控制纺丝流率为10 mL/h，在电压17 kV，纺丝距离为25 cm条件下进行静电纺丝，并用滚筒接收装置进行接收得到所需样品。为得到BC纳米纤维/PCL微米纤维复合膜，将制备的PCL微米纤维膜紫外灭菌1 h，再置于培养基表面，30 ℃静置培养7 d后，用1% NaOH(W/V)溶液处理，ddH2O清洗及中和后得到复合膜。

静电纺PCL微米纤维形貌

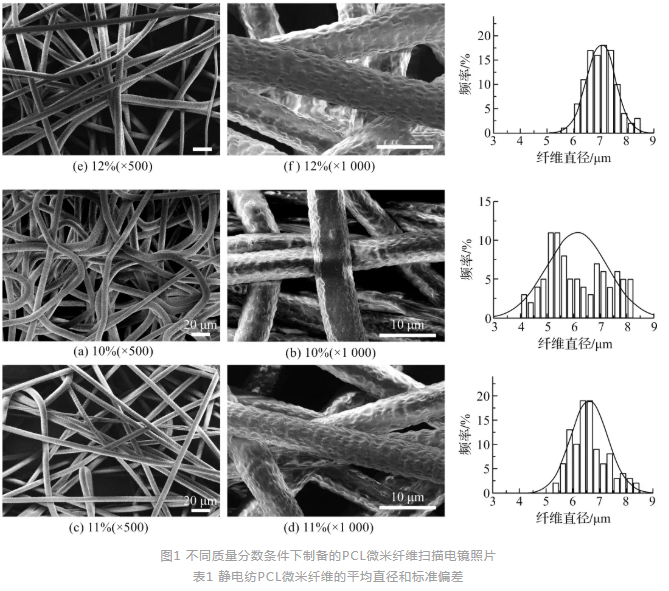

图1为有所不同产品品质得分PCL电磁干扰纺毫米食物纤维复印机扫描电镜手机照片，借助调低PCL静电能纺丝纺丝液溶水平高考分数和纺丝规格，可而来毫米级弹性纤维框架。报告单彰显，做到纺丝间距为25 cm时，PCL纺丝液的质量高考分数对食物纤维形貌及直径约有长定不良影响。现在PCL纺丝液质理考试高考分数延长，植物纤维的平均直劲延长，由质理考试高考分数10%时的6.47±1.43 μm增多至7.02±0.55 μm(12%)。我们选取溶质质量管理高考成绩11%的纺丝液使用消除静电纺丝，制得BC纳米级纤维棉/PCL2um玻纤符合膜(纤维板总值口径如表1一样)。

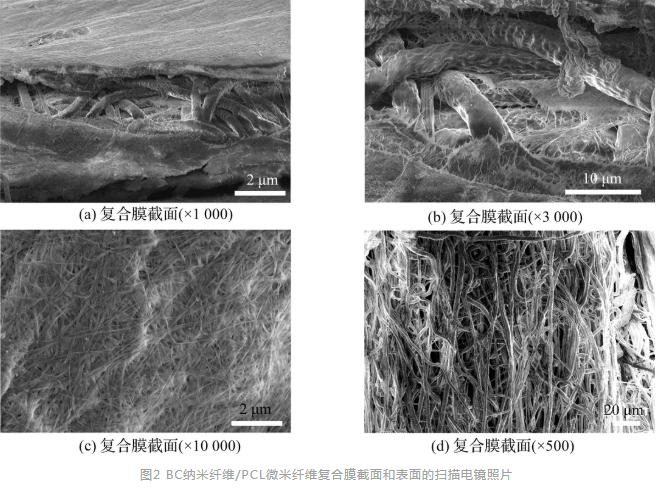

通过将静电纺微米纤维膜与BC原位复合，制得BC纳米纤维/PCL微米纤维复合膜，培养7 d后将复合膜经氢氧化钠和去离子水处理。图2为复合膜表面和截面的扫描电镜照片。由图2可见，BC的纳米纤维可渗入微米纤维网络内部。研究表明静电纺膜孔径与纤维直径具有相关性，纤维膜孔径随纤维直径的增加有增加的趋势[9]。本文利用静电纺技术获得PCL微米纤维，在BC/PCL复合材料合成过程中，PCL微米纤维膜置于BC培养基表面，BC纳米纤维至下而上生长，渗透入PCL微米纤维膜内部，向上生长过程中，形成PCL微米纤维与BC纳米纤维紧密结合的复合膜，且实验结果显示微米纤维未影响菌株的生长，对形成的BC的形貌无明显影响，为BC与微米纤维复合提供可行方式。

BC/PCL复合纤维膜的FTIR光谱分析

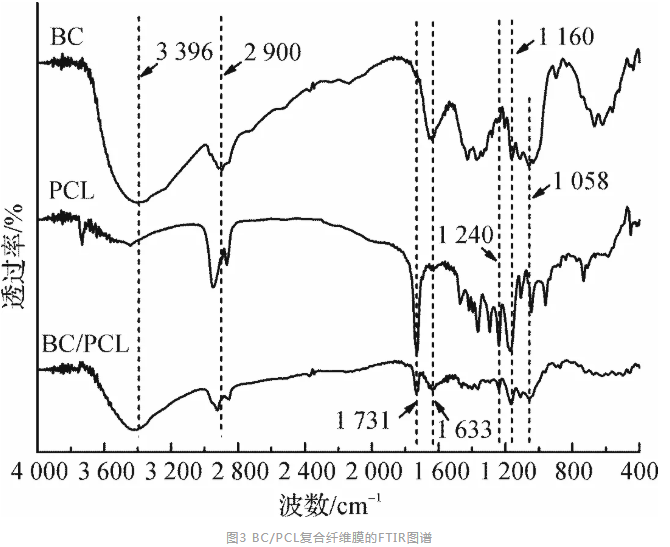

红外光谱分析是表征物质中分子结构和化学键的一种分析方法。图3为BC膜、静电纺PCL微米纤维膜、BC纳米纤维/PCL微米纤维复合膜的红外光谱图。图3可以看出纯BC膜的特征峰，其中3 396 cm-1是OH的吸收峰，2 900 cm-1处的吸收峰对应于—CH2和—CH3基团的C—H伸缩振动峰。1 160 cm-1、1 058 cm-1处的吸收峰对应C—O—C对称伸缩振动和C—O键的伸缩振动。PCL的特征峰为1 731 cm-1C—OO伸缩振动峰和1 240 cm-1处的C—O—C伸缩振动峰。BC与PCL纤维复合后，红外光谱出现PCL1 731 cm-1和1 240 cm-1处的吸收峰，1 633 cm-1处吸收峰较强，为BC膜引起。结果表明复合膜中的BC与PCL微米纤维成功复合。
