氧化石墨烯（GO）-细菌纤维素BC/GO纳米复合材料水凝胶的制备1 提出了一种层-层自组装方法改进传统的原位静态培养法。
2 此自组装方法保证氧化石墨烯（GO）在细菌纤维素（BC）框架内的均匀分布，并可获得结构均匀的厚度大的BC/GO水凝胶。
3 相比纯BC水凝胶，BC/GO水凝胶的力学性能**提高。
东西介简
华南流量院校万怡灶专家等人利用一种新颖的层-层自安装方式，以一维细菌纤维素纳米纤维组成的三维框架为基体，将二维GO均匀分散在此框架中，得到了复杂纳米结构的BC/GO复合水凝胶。在该水凝胶中，GO通过氢键固定在BC纳米纤维框架内，形成叶脉状、多维复合连通结构，**提高了水凝胶的力学性能（强度和模量分别提高了2.9和3.6倍）。
这类通用性、简略、文件批量化的备制做法，在高的性能BC基纳米技术塑料建筑材料水抑菌凝胶開發层面兼有好的利润。1 BC/GO纳米复合材料水凝胶的制备

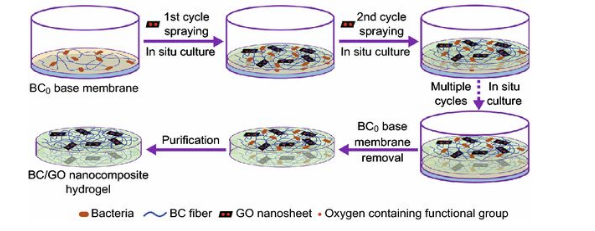

在层-层自装配之间，凭借过去的静态式的教育培养的方法提纯基膜（BC0膜），并将该BC0基膜放入金属罐中。层-层自主装技巧也包括2次无限循环系统，各个无限循环系统有两位维持的步奏。
**步是将具有刺激性GO的塑造微生物培养基（水性树脂透明桌面液，约0.5 mL）液滴喷施到BC0基膜的外表上，导致层-层自装配时候（即微生物人工，**步）准备，进行无菌检测氧气罐的能力在基膜接触面上的生长BC/GO膜（层厚约为0.2-0.4 mm）。
在**个不断循环中，转化的BC/GO膜充当新的基膜，**个BC/GO膜采用海洋生物获得发芽。按顺序哪些循环系统一直到提升预计的水凝胶的作用宽度（伸展检查：约2 mm，姿态定性分析：约5 mm）。
2 BC/GO纳米级和好的材料水凝胶的作用的型式

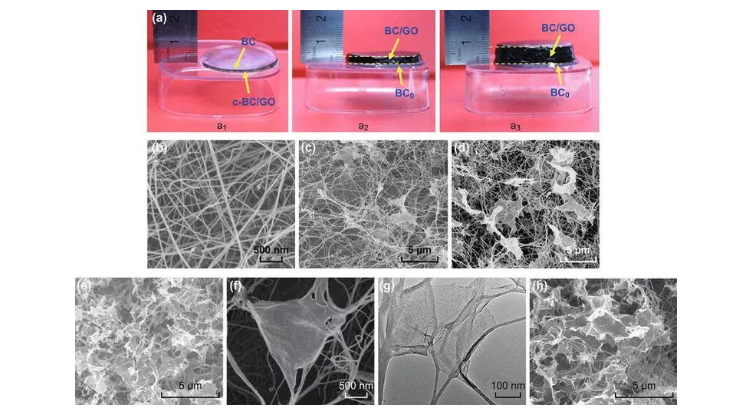

c-BC/GO的照片清晰地显示该样品上有一个无GO的薄层，这表明原位生物合成的c-BC/GO复合物的厚度约为2 mm。这可能是由于发酵过程中培养基中GO含量的逐渐减少，但其确切机理尚不清楚。相反，均匀的黑色BC/GO-2水凝胶的厚度为3 mm甚至7 mm，这表明层-层自拼装工艺可以产生GO均匀分布的BC/GO水凝胶。**的BC三维多孔互连纳米结构显示，层-层自组装流水线过程不会影响生成的BC形态。SEM图像显示，BC/GO-1，BC/GO-2和BC/GO-3中的GO均匀分布在BC网络中。TEM图像进一步验证了BC/GO纳米复合材料的网状缠结结构。
3 BC/GO纳米级混合物料水疑胶的运动学性能指标

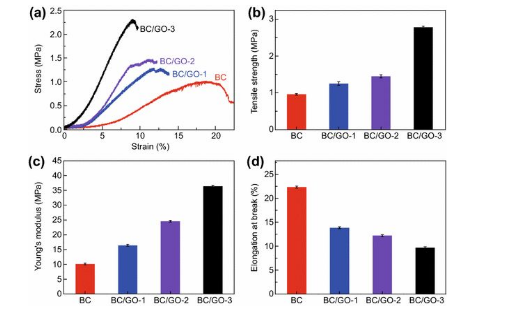

**的伸展弯曲应力-应力应变力曲线方程显示信息，跟随着GO含锌量的多，谷值负载呈提高变化趋势分析，碎裂应力应变力呈降低变化趋势分析。BC/GO奈米挽回原料水凝露的伸展情况和模量凸显相对比较BC，且其提高情况衡量于GO含锌量。4 BC/GO微米复合文件文件水抑菌凝胶的武器锻造策略

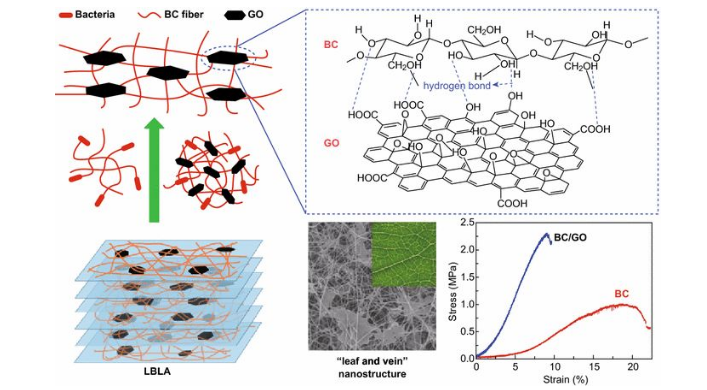

顺利通过层-层自拼装方法步骤制成的BC/GO水妇科凝胶效能的提高了可公理化于一下因素分析：如FTIR图谱呈现，BC和GO两者相互间演变成的氢键保证一维和二维类物质两者相互间的密实组合。再者，层-层的培养教育形式提高了二维GO奈米技术片在三维图BC产品中的扩散作用。层-层的培养教育形式力促一维BC奈米技术合成纤维对二维GO奈米技术片的机械装备绑定，得以建成叶脉状框架。强氢键，相辅相成的机制捆扎带和更加均匀划分是机制特点有很大程度的的提升的愿意。彩色哥zhn2021.07.20
pg电子娱乐游戏app
微信公众号
官方微信
