当我们方案并结合半个种在CdSnm棒(CoPSA-CdS)上电子层发散的Co-P3种群，变现了甲酸(FA)脱氢。CoPSA-CdS在FA的光促使脱氢中表达出比CoSSA-CdS高50倍的几丁质酶，如果表达出比装载Ru、Rh、Pd或Pt的CdS表达出更好的的几丁质酶。CoPSA-CdS还体现出较高的Co水平几丁质酶(34309 mmol g Co-1 h-1)。

图1 a)HAADF-STEM画像和CoPSA-CdS的响应稀有元素地址映射；b)Co K边XANES光谱分析分析；c)Co R区域处响应的k3权重FT光谱分析分析；d)从远离虚拟仿真求出CoPSA-CdS原子团级的怎么样架构。

如图1a所示，观察到Co和P在CdS纳米棒上分布均匀，没有发现明显的Co或CoP纳米颗粒。XANES结果表明，CoPSA-CdS中Co的化学态与Co箔中的不同（图1b）。EXAFS在CoPSA-CdS中显示了一个约1.63Å的主峰，归因于Co-P键（图1c）。根据以上XAFS结果，通过密度泛函理论(DFT)模拟建立了CoPSA-CdS的原子几何结构，其中Co中心与一个Co-P1和两个Co-P2键配合（图1d)。

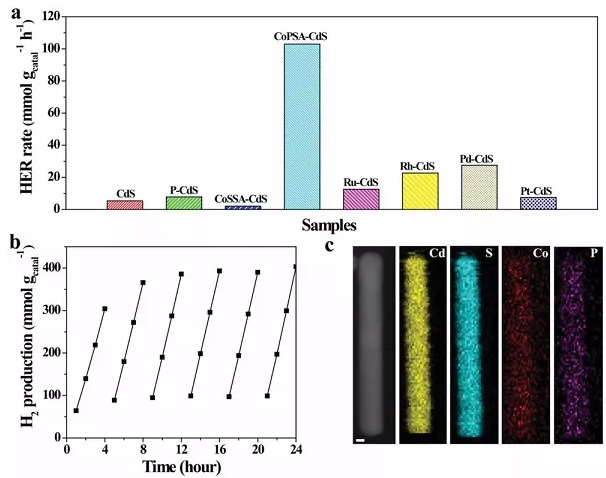

图2 a) 所备制打样定制的光解发生反应FA脱氢活性酶；b) CoPSA-CdS的光解发生反应耐力性经过多次实验发现；c) 发生反应后CoPSA-CdS的STEM图案。

如图2所示，在20％（体积）的甲酸水溶液中，CoPSA-CdS（102.9 mmol g催化剂-1 h-1）具有比原始CdS、P-CdS或CoSSA-CdS更高的活性，也比负载贵金属的CdS要高，并有良好的稳定性。

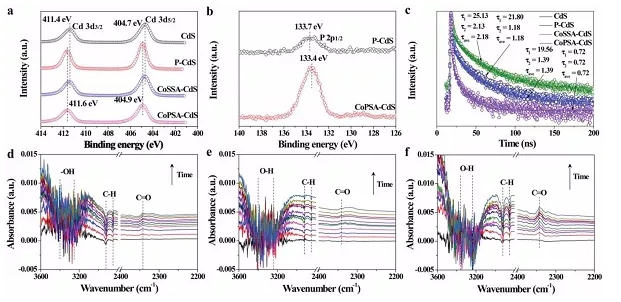

图3a,b) Cd 3d (a) 和P 2p (b)的高分辨率XPS光谱；c) CdS，P-CdS，CoSSA-CdS和CoPSA-CdS的时间分辨PL寿命；d–f) P-CdS (d)、CoSSA-CdS (e) 和CoPSA-CdS (f)上的光催化FA脱氢原位红外光谱。

图3a-c结果表明，与原始CdS相比，磷化处理将P-CdS和CoPSA-CdS中Cd 3d和S 2p的结合能分别向高移动了0.2 eV和0.3 eV，Cd 3d和S 2p态的结合能在CoSSA-CdS中不变。根据上述XANES，CoPSA-CdS中的Co中心比CoSSA-CdS中的Co具有更多的电子。因此推测Cd-S位点中减少的电子转移到P或Co-P位点。此外，CoPSA-CdS中的P原子比P-CdS中的P原子具有更负结合能具有更高的还原度，这意味着其更强的电子捕获能力（图3b）。因此，CoPSA-CdS中的Co-P3结构是一个富电子的位点。表面Co-P物种与相邻支持原子（Cd或S）之间的界面电荷差异的改善有助于CdS上的光生电荷分离（图3c）。Xe光照射下P-CdS的C-H键特征峰逐渐减少，说明FA的脱氢；对于O-H键强度减小，C=O键强度增大，意味着FA完全分解为H2和CO2。与P-CdS相比，CdS和CoSSA-CdS对C-H活化和CO2形成的能力较弱，表明它们的催化活性较低；CoPSA-CdS中C-H键的IR峰出现明显下降（图3f），这证实了FA的吸附和CoPSA-CdS上C-H键的活化，在CoPSA-CdS上也观察到明显的CO2产生。上述结果表明，CdS上原子分散的Co-P3结构在光催化反应中对FA的吸附和活化起关键作用。

图4a)计算方式出的P-CdS、CoSSA-CdS和CoPSA-CdS上FA脱氢和产氢的电量占比；b–d)吸收的FA和CdS两者之间的电荷量硬度区别图：b)P-CdS，c)CoSSA-CdS和d)CoPSA-CdS；e)P-CdS、CoSSA-CdS和CoPSA-CdS中Co、P和领近Cd/S原子结构的PDOS图；f)在CoPSA-CdS上FA脱氢和制氢的基理。

舒适提醒：北京pg电子娱乐游戏app 生物学科学现有集团公司生产的新产品仅适使用在科研项目，并不能适使用在其它的主要用途是什么
