二硫化钼/金纳米棒复合材料(MoS2-AuNR)的制备方法(含图)-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app 生物

您当前所在位置：首页 > 资讯信息 > 试剂课堂

产品分类

热销试剂

新品上市

二硫化钼/金纳米棒复合材料(MoS2-AuNR)的制备方法(含图)

发布时间：2021-07-08 作者：axc 分享到：

这篇文章涉及面-种二塑炼钼/金奈米棒混合原材料的制作最简单的做法，提出的最简单的做法为:依赖消除静电目的,将呈负电性的二混炼钼nm片和呈正电性的金nm棒黏结,达到二混炼钼/金nm棒黏结建筑资料。从文中供给的二混炼钼/金nm棒黏结建筑资料具备有尽量的光热应用性能参数;其化学合成做法非常简单易操作方法，设配请求低;化学合成达到的黏结建筑资料的沉渣占比少,出现高，且在二混炼钼片层设计上,金nm棒的组合孔隙率很高。

本**提供的二硫化钼纳米复合材料,即二硫化钼/金纳米棒复合材料的制备方法包括如下步骤:

一、呈负电势差的二硫化橡胶钼納米片的配制(1)称取500mg二硫化橡胶钼碎末(99% )放置在10mL干澡的圆底烧瓶中,通入离氮气,添加5mL 1. 6mol/L散落在己烷中的正丁基锂,在常温下现象48h;(2) 生理体现截止后，填加己烷,溶解生理体现盐溶液,抽滤10min ;用己烷分散型第二层凝固,一直抽滤2次;(3)取第二层悠长岁月中散落在水硫酸铜溶剂中,超声波至无利用气泡呈现;离心力10min,擦掉第二层,取上清液，用透析膜透析48h,达到二硫化橡胶钼nm片水硫酸铜溶剂;二、呈正电势的金纳米技术棒的光催化原理(1)取197μL0. 05mol/L的氯金酸饱和盐稀硫酸,放入到0.1mol/L的十五烷基三级甲等基溴化铵(CTAB)的水饱和盐稀硫酸中空调温度下不光滑混和不光滑,放入30μL 4mmol/L 的氰化钠银饱和盐稀硫酸,不光滑混和不光滑后放入70μL 111. 7mmol/L的抗坏血酸饱和盐稀硫酸，饱和盐稀硫酸无色泽后停止工作不光滑混和;(2)向步(1)的稀硫酸中尽快建立15μL 0.01mol/L的硼氢化钠稀硫酸，制冷静置3h体现;接下来离心力15min后取最上层,重复多次3次,将最上层结晶物疏散在去正离子水底,收获金納米棒水稀硫酸。三、二硫化橡胶钼/金nm棒nm混合村料的制作(1)呈负电性的二加硫钼微米片和呈正电性的金微米棒的复合型(2)将10mg巯基聚乙二醇倒入到10mL二混炼钼水溶剂中,空调温度下生理发生想法24h ;在二混炼钼生理发生想法溶剂中倒入10mL金微米棒水溶剂，比调24h得生理发生想法液;后来在生理发生想法液中立刻倒入5mg巯基聚乙二醇(5000), 生理发生想法24h ;(3)发应再次,离心力10min后,取顶层沉定用去化合物含水量散,实现二硫化橡胶钼/金納米棒納米pp装修材料。

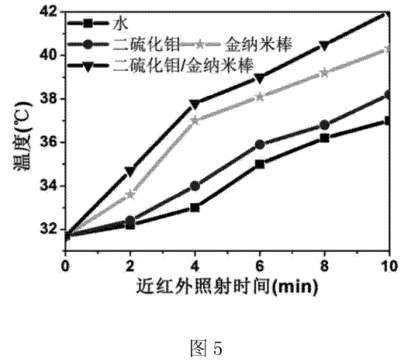

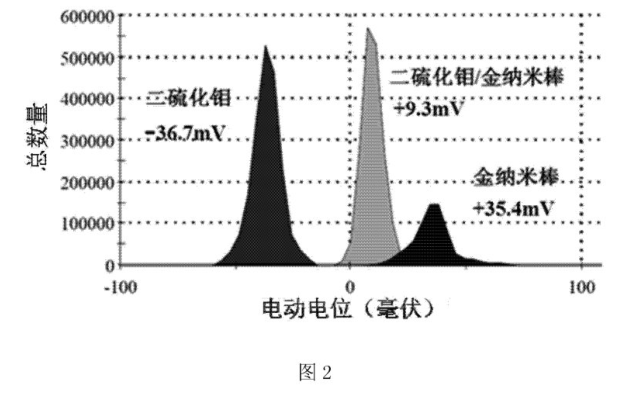

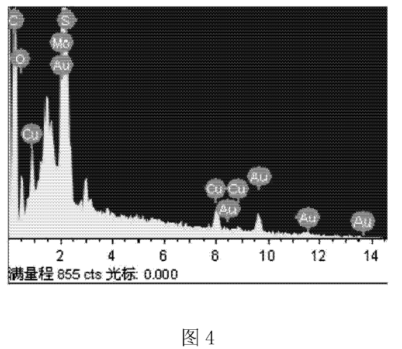

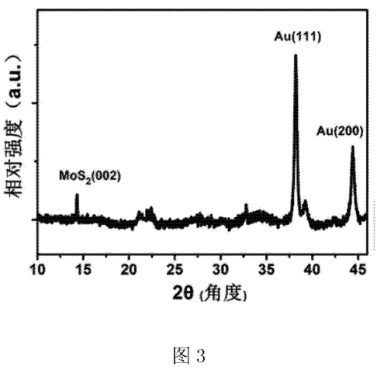

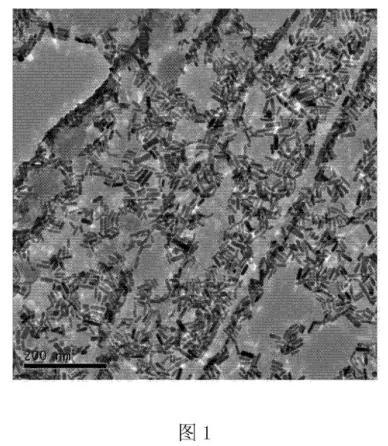

图1为方案例1制取获取的二硫化橡胶钼/金纳米技术棒黏结的材料的TEM图;
