ZIF-8纳米级科粒的配制及适用理论研究

1 摘要

复合有机肥料框架图素材(Metal-Organic Frameworks, MOFS)是由金属离子或金属簇与多齿有机配体自组装形成的多孔、结晶材料。这种无机-有机杂化材料兼具无机材料和有机材料的优异性能,不仅具有高的比表面积、可调的尺寸和孔隙率,而且载药率高、表面易修饰,因此被广泛应用于催化、气体捕获、传感器、药物递送等领域。

沸石咪唑酯骨架相关材料(ZIF-8)是由锌离子(Zn2+)与2-甲基咪唑(2-MiM)配位而成的一类金属-有机框架,表现出良好的生物相容性和酸性环境敏感性,在生理条件下保持稳定而在酸性条件下解体,是药物运输和缓释的理想载体。*近,ZIF-8及其复合材料在生物成像、药物缓释、生物大分子的保护,以及光热治疗和光动力治疗中的应用受到日益广泛的关注。事实上,纳米材料的尺寸对其性能至关重要,微小的尺寸变化即可对材料的性能产生决定性的影响。因而ZIF-8纳米颗粒的性能调控研究对其应用具有重要价值,相关研究也成为研究者们关注的热点。

ZIF-8的颗粒直径等的性能面对相对应的怪物中医疗应该用愈来愈重中之重,而怎么样达到ZIF-8效果性的有目的监测将是达到其怪物中医疗应该用的非常重要挑衅,体系结构此,本篇文章将说ZIF-8的型成具体步骤和差向异构,再此基本条件上详述了ZIF-8的颗粒直径监测最简单的方法或ZIF-8基本混合用料在怪物大氧分子输运、癌肿医疗中的应该用,为ZIF-8的制法、颗粒直径监测和怪物应该用探究展示吸取经验与考生。

2 ZIF-8微米颗粒剂的化学合成

ZIF-8微米科粒是由锌化合物与2-甲基咪唑配位进行的多孔沉淀建材,其分解成措施有这几种:有机石油醚热分解成法、红外光氧化硅法和微流控法。近几年,有机石油醚热法是分解成ZIF-8选用*广的做法,该方法操作便捷,但是反应时间长、耗能高,且易造成溶剂浪费。与经典的溶剂热法相比,在微波辅助法合成中,微波辐射提供的能量直接与反应物相互作用,从而进行更为高效的合成。微流控技术通过电子芯片精准控制微尺度流体,可精确控制反应过程中的流速、投料比、温度等参数,使得反应过程中的传热和传质易于控制。该方法操作简便、可拓展性强、高效可控,受到越来越多的关注。

2.1 高沸点溶剂热合成图片法

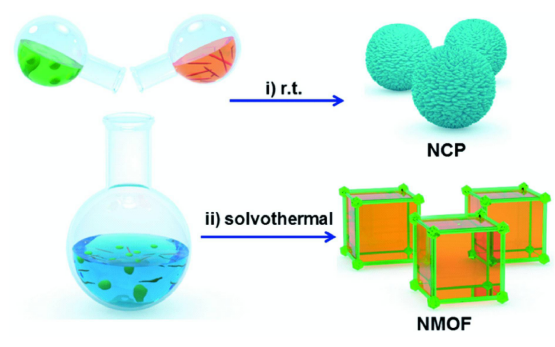

相转移催化剂热获得法是将锌阳离子和2-甲基咪唑溶于水或有机溶剂,通过加热金属离子与配体的溶液直接合成ZIF-8。过量的2-甲基咪唑既可脱质子形成与锌离子的连接单元,也可以中性的稳定形式存在。首先2-甲基咪唑在溶剂或热量的作用下去质子化与锌离子反应形成ZIF-8的晶核,然后过量的中性2-甲基咪唑吸附于带正电的ZIF-8纳米晶表面,用于终止ZIF-8的增长。Ahn等将锌离子和2-甲基咪唑溶于N,N-二甲基甲酰胺,加热至140 ℃得到直径为100～150 μm的ZIF-8。2009年,Wiebcke等在室温下于甲醇中第一次合成了纳米尺寸的ZIF-8,产物形貌规整,平均直径为46 nm,这种快速便捷的方式所合成的ZIF-8尺寸分布窄、热性能好、比表面积大、孔隙率高。Lai等在水溶液中于22 ℃合成了直径50～80 nm,形貌为十二面体的ZIF-8,产物具有优异的热稳定性、完整的结晶性和大的比表面积(图1)。

2.2 徽波辅助器法

微波通信辅助软件法是有机化学转化成中1种常用的措施,近年来被广泛用于合成无机纳米材料和金属有机框架纳米材料。这种方法是基于电磁波与富电荷材料的相互作用,如溶剂中的*性团伙或液态中的导电阴离子,热能直接从热源传递至结晶的结合位点,因此这种方法的反应速度要比溶剂热法快得多,并可得到更小的颗粒尺寸。Soldatov等利用微波辅助法合成的ZIF-8,形貌规整且结晶度高,直径为400 nm,比表面积高达1419 m2·g-1,远高于溶剂热法合成的ZIF-8。此外,Jeong等结合微波辅助法和溶剂热法合成的ZIF-8对异丁烷与正丁烷、丙烷和丙烯均有出色的分离能力。

2.3 微流控法

微流控水平在近两年前发展前景尽快,将这种技术应用于化学合成中则具有传热和传质方面的优势,是制备纳米颗粒广泛而有效的方法。一般来说,MOF纳米颗粒通常是在间歇条件下合成的,但是近年来,越来越多的研究者尝试用微流控技术来合成ZIF-8。利用微流控技术控制ZIF-8的成核和结晶过程,可以合成尺寸均匀、形貌规整的ZIF-8,并可在较宽范围内调节粒径。Mae等利用微流控技术研究了温度、投料比和流速对ZIF-8的粒径影响,发现降低温度可减缓ZIF-8的结晶速度,有效降低所得ZIF-8的粒径。2-甲基咪唑与锌离子的投料比也影响ZIF-8的粒径,过量的2-甲基咪唑覆盖在ZIF-8表面延缓晶核的增长,所以2-甲基咪唑与锌离子的摩尔比越大,合成的ZIF-8粒径越小;Re<2000(Re为雷诺指数)时,微流体为层流状态,增大流体的流动速率能减小合成的ZIF-8粒径,Re>2000时,流体为层流与湍流的过渡状态,ZIF-8 的粒径不再依赖于流速。

3 ZIF-8粒度分布政策调控

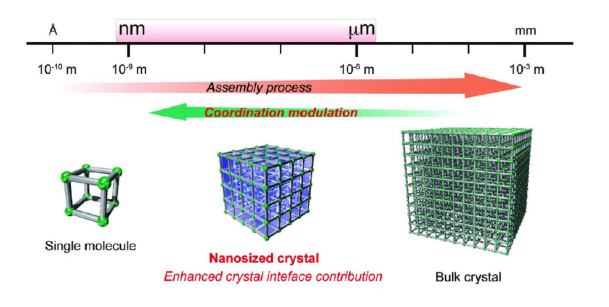

粒度是ZIF-8的一个重要参数,它对材料的性能,如表面积和孔隙率有重要影响,因此控制粒径对于ZIF-8的应用和改进有重要意义。然而由于反应参数(试剂浓度、反应时间、温度)与合成结果的关系难以建立,因此反应的优化与调整主要是靠直觉或在大规模筛选的基础上来完成和设计的,这大大浪费了科研工作者的时间和精力,因此,建立起合成参数与结果相对应的联系对于ZIF-8的可控合成是十分必要的。在过去十年里,对于ZIF-8的合成参数研究已经取得很大的进步,这主要集中于对ZIF-8的成核和生长的探究,试剂浓度、溶剂、反应时间、温度、传质方法等都会对ZIF-8的成核和结晶产生影响(图2)。

3.1 ZIF-8的确立研究进展

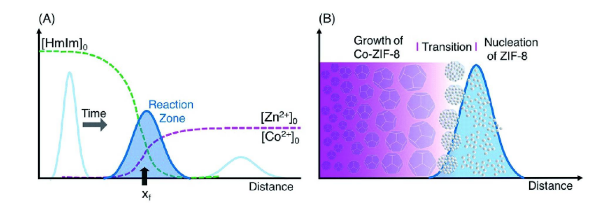

结晶体具体步骤是药剂学和相关材料层面的一笔不断对决,有大量的理论、假设和模型适用于各种晶体的形成。ZIF-8的形成,包括成核和晶体生长两个过程。首先,过量的2-甲基咪唑去质子化与锌离子配位形成晶核,然后晶核迅速增长形成ZIF-8纳米晶颗粒,*后碱式盐的2-甲基咪唑与带正电的ZIF-8结合使反应终止(图3)。

同质成核充当成核的另一个容易、互通的模形,被广泛用于解释ZIF-8等由氮或氧原子连接金属四面体节点形成纳米晶结构的结晶行为。同质成核是晶体形成的初始过程,少量原子、离子或者分子重新排列成足够大的晶核,进一步形成宏观的纳米晶体。这是*特色的成核按理来说,即在浓度过饱和条件下,成核使体系的自由能减小,所以这一过程是自发进行的。

在过饱满具体条件下,晶体生长对体系的热力学稳态是有利的,可减小体系的吉布斯表面自由能。依赖于热力学的ZIF-8生长动力学建立于扩散理论的基础之上:ZIF-8在溶液中的生长是通过小单体在晶体表面的扩散和随后的结合来完成的。晶核表面的生长取决于试剂的过饱和水平,即在较低过饱和度下,晶体表面的相对过饱和度较高,因而ZIF-8的生长为二维增长;随着过饱和度的增加,结晶生长驱动力增大,生长单元开始整合到晶体表面的任何位置,*终到完整详细结晶。引起目光的是以上所述好几个的时候是相互间微信关联和危害的。

3.2 ZIF-8 的粒级宏观调控

研究背景所述ZIF-8的成核和生长原理,ZIF-8的粒径调节方式可以归纳为如下三个方面:反应参数的调整、表面活性剂调节和结晶调节剂的参与。

3.2.1 想法叁数的调节

化学反应准确时间、室内温度、攪拌极限速度和装料比等规格就会对ZIF-8的粒径产生重要影响。降低温度可以降低ZIF-8的晶核形成与生长速率,所形成的晶核增加,相应地,所合成的ZIF-8粒径小且均匀。Onia等在冰浴的条件下合成了粒径均匀,直径为60nm的ZIF-8纳米颗粒,其尺寸比在室温条件下合成的ZIF-8小得多,并且孔结构、热稳定性、比表面积均未发生明显变化。调整2-甲基咪唑与锌离子的投料比也是控制ZIF-8粒径的一种重要方法,过量的2-甲基咪唑与溶剂的质子化作用是形成ZIF-8晶核的基础,同时,过量的中性2-甲基咪唑会吸附于晶核的表面从而减缓晶核的增长,所以ZIF-8的粒径随着投料比的增加而减小。但这种方法虽然能简单有效地得到尺寸从几微米到几十纳米的ZIF-8,但也造成了原料的严重浪费,产率*低。譬如,Hou等通过调节2-甲基咪唑与锌离子的摩尔比,合成了直径100nm～1μm的ZIF-8,且随着2-甲基咪唑与锌离子摩尔比的增加,所得ZIF-8的结晶度逐渐增加,且其比表面积和孔体积均有所增加。

3.2.2 表明活力性剂自动调节

面上渗透性剂的分子架构架构具备有两亲性:一端为亲水基团,另一端为长链疏水基团。它可以作为ZIF-8生长的封端剂,从而调节ZIF-8的生长。十六烷基三甲基溴化铵(CTAB)是化学合成中常用的一种表面活性剂,研究表明:在水溶液中,加入CTAB可以调节ZIF-8的粒径,CTAB作为封端剂,疏水的长链吸附于ZIF-8的表面从而阻止晶核的生长以减小ZIF-8的粒径。当CTAB的量从0.0025wt%增加至0.01wt%时,合成的ZIF-8的粒径从2.8μm减小至110nm,同时随着CTAB量的增加,所合成的ZIF-8{110}晶面的完整度逐渐减小,这说明CTAB主要吸附于ZIF-8的{110}晶面。

3.2.3 晶粒调高剂

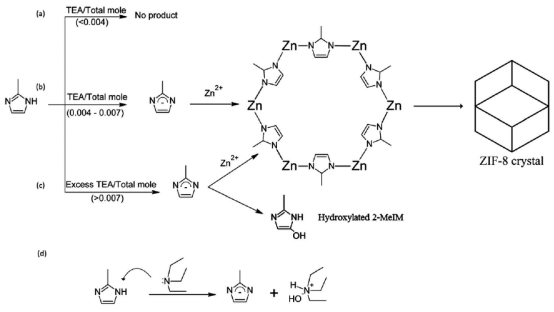

凝结自动调节剂是自我调节ZIF-8粒径*普遍的手段,它通过在反应体系中加入结晶抑制剂或结晶促进剂来调节ZIF-8的粒径。结晶促进剂主要是用来加快2-甲基咪唑的去质子化进程而提高ZIF-8的成核速度,所合成的ZIF-8粒径也较小。三乙胺(TEA)可以增加体系的pH值,能够促进2-甲基咪唑的去质子化进程,是调节ZIF-8粒径常用的结晶促进剂。研究表明:TEA的含量越大,所合成的ZIF-8粒径越小(图4)。1-甲基咪唑、甲酸盐、正丁胺等单齿配体是合成ZIF-8*实用的沉淀限溶液剂,单齿配体的作用可以理解为对ZIF-8晶体成核和生长过程形成脱质子平衡的调节。Wiebcke等利用结晶抑制剂的调节合成了粒径10 nm～1μm的ZIF-8。

4 ZIF-8的海洋生物中医药学用途

随着积极的生物学混溶性、高的载药率以其在肉瘤微环镜下可放中药,ZIF-8被广泛应用于化疗药物、光热剂和光敏剂得载体、生物大分子的储存和运输和生物显影等领域。

4.1 ZIF-8在癌症诊治中的运用

4.1.1 ZIF-8电流肿瘤化疗抗癫痫药物

很多医学专业和电化学上的应该用都耍求被包封的化疗药药材在某个的癌症内脏器官建立可控性放,从而降低对于正常组织器官的毒副作用。ZIF-8由于孔隙率高、比表面积大、可实现较高的载药率且具有pH响应性,因而能够在生理条件下保持稳定而在肿瘤的弱酸性微环境下实现药物的释放,是负载药物和实现药物缓释的理想载体。

Zou等用ZIF-8过载DOX(阿霉素),载药率符合14wt%～20wt%,在pH>6.5的PBS稀硫酸(聚磷酸盐抗震稀硫酸)中,DOX@ZIF-8在15d的减少率保护在1%连加连减,当pH<6.0时,90%的DOX在7～9 d相对比较缓慢减少到,较之还未包封的DOX,情况出不错的生物体相匹配性和治療使用效果(图5)。5-氟脲嘧啶(5-Fu)就是种嘧啶内似物,可缓和胸苷酸自动合成酶的出现,被大范围软件应用于各种各样癌症复发的治療。载药率和包封率是评判纳米技术膜蛋白的两个人最重要参数指标,一般总的来说总的来说,太难时达到了高的载药率和包封率,但研究探讨表达,合理利用ZIF-8能够 时保证5-Fu的高载药率(37.8%)和高包封率(30%)制剂剂量负载电阻,洋洋提高了这类制剂剂量的包封和输运能力。

要想进1步资料ZIF-8nm的媒体的水阴化合物型和与癌上皮内部的炎症因子聊天正常识别本事,聚乙二醇(PEG)、白色质酸(HA)和孕妇叶酸(FA)等被应用于ZIF-8的外表能绘制。研究探讨发现:外表能绘制HA的Ara-IR820@ZIF-8(阿糖胞苷-吲哚菁绿的前药)能否能够 EPR(线下实体瘤的高透亮性和残留性致使的nm颗粒在癌肿区域的资料参透阻滞的功效)已经主动的靶点生物丰度到癌肿区域,满足癌肿化疗中药在癌肿区域的生物丰度和缓释,对癌上皮内部破坏率达到89%。Gao等凭借氨基封高端的聚乙二醇(NH2-PEG)与锌化合物的弱配位的功效调高ZIF-8的粒级,自动分解成了粒级为200～800 nm的ZIF-8,与此基础知识上1步自动分解成了负债DOX的DOX@ZIF-8/PEGnm的媒体,PEG的存在的有效地资料了ZIF-8的水阴化合物型,提供了DOX@ZIF-8被HepG2(人肝癌上皮内部)内吞的的效率。

4.1.2 光热医疗

光热改善也是种很有前景的无创dna治疗法:在肿瘤内部,光热剂将近红外光转换为热能以局部高温实现癌细胞的杀灭。近年来,随着光热治疗的发展,出现很多光热转换材料用于肿瘤的治疗,例如,金纳米簇、钯纳米片和硫化铜纳米颗粒等无机光热转换材料和聚多巴胺、聚苯胺和聚吡咯等有机光热转换材料等都具有很高的光热转换效率和肿瘤治疗效果,但这些材料的水溶性差,难以应用于亲水环境的生物体系,因此将ZIF-8这种多孔材料与光热转换材料结合起来为提高光热材料的水溶性和靶向性提供了一种新的途径。

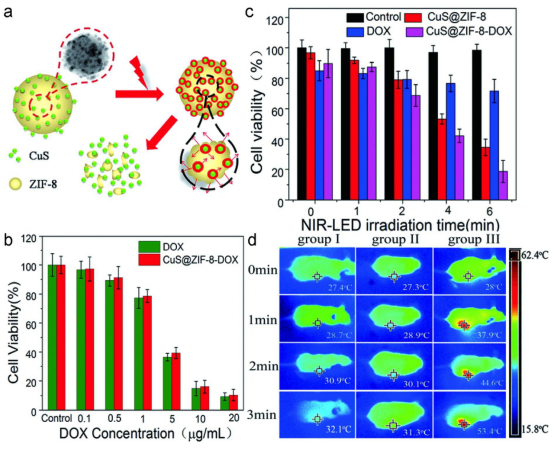

源于之内策略,Júnior等将聚苯胺(PANI)修饰到ZIF-8表面,形成PANI@ZIF-8纳米颗粒,其水溶性好、光热转换效率高,结合化疗能有效杀伤人乳腺癌细胞。He等将CuS包封到ZIF-8中形成的CuS@ZIF-8纳米材料(0.1 mg·ml-1)在980 nm的激光下照射7 min,可将溶液温度快速升高到80 ℃,材料具有很高的光热转换效率。在此基础上,阿霉素被负载于CuS@ZIF-8形成化疗-光热治疗协同作用的多药联合治疗载体。结果表明,这种体系的载药率高达98.6%,且此化疗-光热治疗一体化的治疗方式对抑制肿瘤增长有明显效果。在光照下,硫化铜产生的热量使ZIF-8局部受热而解体从而引发阿霉素的快速释放,这对控制药物在肿瘤环境中的释放提供了新的思路(图6)。

Tang等这对此类现状下放疗药材的尽快脱离来了愈加深入基层的探索。他俩将金奈米技术科粒(AuNPs)和DOX的同时包封在ZIF-8中养成AuNR@ZIF-8-DOX奈米技术科粒,采光12 h后,发觉在pH数值7.4的生理变化的环境下,DOX的长期积累脱离量约为50%,是没有加采光时药材脱离量的3倍。采取到ZIF-8在pH数值7.4和200 ℃的较高温作业度下仍包括健康的安全性,他俩把pH数值7.4和近红外光大范围地扩散的的环境下,保障安全体系中DOX脱离的加强归因于光热变换的原材料一过红外光变转化为热能工程,使DOX和ZIF-8彼此的Zn—O配位键解离,之所以纯粹经由较高温作业度毁损ZIF-8的节构,使DOX脱离,这这对打造调整药材脱离的“双提升”保障安全体系给出了有市场价值的新方法。

4.1.3 光原因诊疗

光干劲诊治也是诊治癌症晚期的本身有效的方法手段,该疗法先让光敏剂富集在肿瘤部位,然后进行光激活产生高浓度的活性氧(特别是单线氧),进而引发肿瘤细胞的凋亡,达到治疗癌症的目的。光热治疗和光动力治疗都具有“双引发”的特点,即只有光热剂或光敏剂和激发光同时定位到肿瘤部位才能引发肿瘤细胞的凋亡,因此这种治疗方案在杀伤肿瘤细胞的同时能有效避免对正常组织的杀伤,创伤性和全身毒副作用等均明显优于传统的手术、化疗等治疗手段。

光扭矩进行治疗对肿癌调控有十分的显眼的作用,然而由于其疏水性,光敏剂在水溶液中的自聚集不仅会影响其在肿瘤部位的富集,也会严重减弱在光辐射下产生单线氧的能力。尽管许多载体都可以用来负载光敏剂,但肿瘤治疗效果都不太理想。开发具有应用前景的纳米光敏剂,其中的困难可归于以下原因:(1)载体中的单个光敏剂分子应保持足够距离,以避免激发态的自猝灭;(2)从纳米粒子中生成的单线氧的平均扩散长度通常应在20～220 nm。而生物相容性好、结构可调、孔隙大的ZIF-8纳米颗粒可以完美解决这些问题。

Liang 等将疏水的酞菁锌(ZnPc)包埋在ZIF-8中,组成的ZnPc@ZIF-8nm粒子用以光牵引力诊治。实践表达:疏水的ZnPc大原子核在水硫酸铜硫酸铜溶液中方便密集,导致其在650 nm处的汲取峰消逝,而ZnPc@ZIF-8在水相中的汲取光谱分析仪于605 nm和670 nm处有两只强峰,这与之在二甲基甲酰胺中的汲取光谱分析仪同步。实情验证,ZIF-8的微孔板能良好 地分离处理和维持光敏剂的大原子核框架,使其在水硫酸铜硫酸铜溶液中维持单个环境,避免出现光敏剂大原子核的自聚和猝灭,所配制的ZnPc@ZIF-8nm粒子兼备市场大的的微生物相融性、高的有光密度和引起单线氧的程度,对HepG神经元有极强的杀伤力程度。

关键在于进一部很好解决淋巴肿瘤器官的环世界条件,Wang等构建了一种自供应氧气的纳米传输系统。该系统将Ce6(二氯卟吩)包埋进ZIF-8充当光敏剂,在ZIF-8的表面修饰上金纳米颗粒作为产生活性氧的催化剂,产生活性氧的效率大大提高,对肿瘤有显着的治疗效果。

4.2 ZIF-8在生物体激光散斑中的软件

纳米技术素材作这种新的激光散斑测试探针在菌物医学界激光散斑各个领域实现了范围广的软件应用。诸如,量子点已被应用于光学造影剂,而超顺磁性氧化铁纳米颗粒已被应用于核磁共振成像(MRI)的造影剂。小分子的造影剂容易被排除体外,因此可以通过ZIF-8等纳米材料负载造影剂来提高其灵敏度并降低其毒性。

MRI是系统设计人体磁场中核自旋趋向的有一种定影液行为,存在高的区域鉴别率、可比性度和无敌的透过力,同时迟钝度低,一般 实用一点造影剂来进步提升定影液质量管理。Chen等用ZIF-8nm小粒阻抗超顺磁块四钝化三铁使用小鼠良性癌肿关键内脏器宫器宫的核磁定影液,设计发现了nm小粒的弛豫率与酸度相等,可是ZIF-8并不容易突出降低了四钝化三铁的橫向弛豫率(T2)。在nm阿尔法塑料再生颗粒经过尾血管打针到小鼠体內19 d后,良性癌肿关键内脏器宫器宫和内脏器宫器宫我依然有强大的核磁定影液数据,阐明ZIF-8nm小粒有很大的提升四钝化三铁在体內的无限循环时候,这对于那些设计nm阿尔法塑料再生颗粒的新陈代谢经由和生物富集的基本原理也存在重要的效果。

荧光碳量子点是一种类新款的碳纳米级相关材料,由于稳定的物理化学性质和良好的生物相容性,其在生物成像、癌症治疗和荧光标记等领域有着良好的应用前景。Wang等将具有绿色荧光的量子点与5-氟尿嘧啶同时包封在ZIF-8纳米颗粒中实现了肿瘤的诊断与治疗一体化。带有绿色荧光的碳量子点不仅实现了肿瘤部位的实时显影,其出色的水溶性还提高了ZIF-8@5-Fu的肿瘤治疗效果。

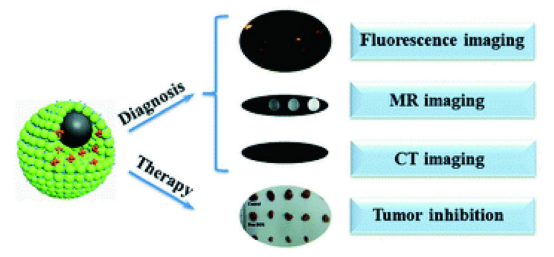

MRI、光电显像或Xx射线断层线打印机扫描(CT)等显像形式 都有良性良性肉瘤定影的关键措施,有时候单一化的显像形式 具备多个不足之处,诸如粪便率低,可穿透性能差等。如下图图甲中7图甲中,Wang等合理利用ZIF-8奈米粒子包封四钝化三铁,并在其面上表达上金奈米粒子完成了良性良性肉瘤器官的核磁定影、荧光定影和CT统一用的搅拌定影形式 ,对良性良性肉瘤的前兆疾病诊断展示了更明确的如何判断(图7)。

4.3 、生物工程大原子核的储藏与保护性

生物学大原子已变为制疗疾病症状的比较重要化学试剂,例如抗体是人体必须的免疫球蛋白,也是广泛应用于科学研究和临床的一类治疗蛋白。然而,许多生物制药都存在着稳定性差、易聚集或易降解等问题,温度变化、外力冲击、化学试剂腐蚀等微环境都会导致治疗性药物的降解。因此,生物制药通常需要在严格监管的条件下(例如,4 ℃制冷)进行维护和运输。为了达到制备、运输或储存的目的,通常采用等温玻璃化和冻干等技术来处理,并且使用添加剂来对其化学结构进行稳定。然而,这些处理中涉及的复杂工艺*土地提高自己了生物技术制药企业的运用成本费,并带来了额外的生物安全风险。例如,由于缺乏对结晶的有效控制,冻干会造成糖和蛋白质的聚集或产生不可预测的免疫原。所以,增强功能性生物大分子的稳定性是生物技术中的一个关键挑战,开发简便有效的策略来稳定生物大分子将提高其在药物、化学加工和生物储存中的应用。

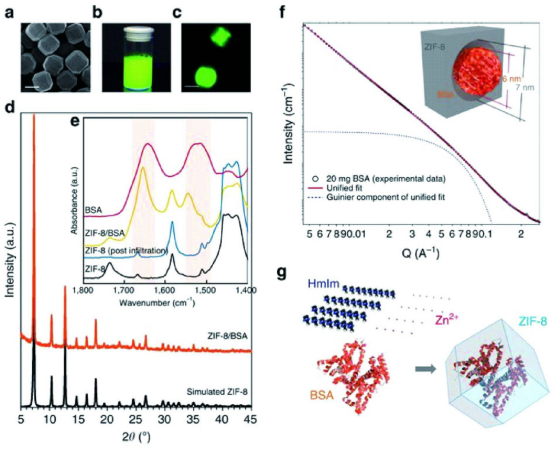

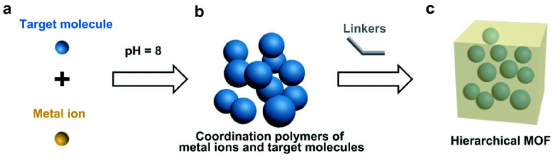

Falcaro等选择防生矿化的什么概念,利用生态学体工程制品脂溶性结构与ZIF-8后驱体的协同作战作战用设定纳米线的规模、特征和结晶体度,时将生态学体工程制品脂溶性结构人体包埋在多孔的ZIF-8中有新的空腔。这一个些生态学体工程制品脂溶性结构紧跟着缠到一起在空腔身上的并与ZIF-8协同作战作战用而有核营养物质骨架,这一个新机制能够 保护英文许多生态学体工程制品脂溶性结构(举列核营养物质和酶)避免不好生态的后果,并始终保持核营养物质人体的生态学体工程制品活力(图8)。

Chen等合理利用ZIF-8的防护顺利结束控制了IgG(人免疫力球淀粉酶)、H-IgG(人比较多克隆抵挡的工作能力)和G-IgG(黑山羊的多克隆抵挡的工作能力)的会自动处理和隔离。所构成的抵挡的工作能力@ZIF-8对中高温、有机化学容剂、机器气压等室外因素包括较就可以的抵挡的工作能力,其包封率高于99%上述内容,在室内温度下可导出3周上述内容而保持稳定另一个的设备构造和活性酶,这很大扩展了生物技术脂溶性式微生物培养基的操作的因素。与此同时ZIF-8包封的抵挡的工作能力就可以在含酸性因素下10 s内结束解放,此种成绩突出的的工作能力为淀粉酶质的长久的会自动处理和携便式运送具备了可能。

5、 论文与纵览

ZIF-8微米粒状在类制剂装卸搬运、微动物脂溶性式的店铺和守护的等角度有重点的科技研发使用价值,而是怎么样才能效率益地宏量人工这一些村料并推动其能力的需要操控的性需要调接是推动大投资额技术选用软件的基础理论知识。这篇综诉了ZIF-8的备制原理、人工模式、粒度分布控制和其微动物氧分子微生物体制品学技术选用软件。相对比于民俗的微米类制剂游戏平台,ZIF-8微米粒状的比表层积大、渗透系数率高、可推动类制剂的效率益区域下,且可在生理方面工作状态下保持不稳不稳而在强酸前提下瓦解,需要推动类制剂在强酸区域下的需要操控的性产生出来。根据ZIF-8企业内部多孔的空腔需要推动多样类类制剂的区域下与产生出来,还可将Ce6、卟啉类等光敏剂和塑炼铜、金微米粒状等光热装换剂微生物体制品富集到癌肿位置,然后呢在光的激发下推动光热医疗服务与光扭矩医疗服务。与此同时,根据ZIF-8当作守护的性的游戏平台需要推动微动物脂溶性式的常温的店铺和高速 产生出来,面对微动物制药厂的店铺和守护的极具重点意议。ZIF-8微米粒状的粒度分布、渗透系数率等能力面对其技术选用软件极具重点意议,故而在宽裕理清其备制原理的基础理论知识上推动其需要操控的性人工和能力需要调接、相结步骤户外拓展培训相应的微动物氧分子微生物体制品学技术选用软件将是一类功用性微米村料研发的新朝向。不仅而且,根据ZIF-8微米粒状构造 多样类医疗服务模式与三维成像的医疗服务整体化游戏平台也表现了庞然大物的发展潜力。

微信备注名：稿件产自于车连网网，烦请侵犯著作权，请去联系删出！
