高的气温不锈钢就是以铁、镍、钴为基体，能在600℃以下的高的气温及必须应力比的作用下长久的本职工作的这一类金属装修材料装修材料；并具较高的高的气温标准，更好的抗钝化和抗生锈平稳性，更好的劳累平稳性、崩裂坚韧等全方位的平稳性。高的气温不锈钢为过于单一奥氏体组识，在各方面气温下具更好的组识平稳性和选用不靠谱性。为出现平稳性优缺点，且高的气温不锈钢的不锈钢化数量较高，又被通称“超不锈钢”，其广泛性应运于飞防、航空行业领域。多晶硅较高热度和金指的是和金以独立尖晶石为企业，和金化状态优于一般的的较高热度和金。晶界的消灭最终得以后易呈现内裂源，补上了传统性的铸锻较高热度和金铸锭偏析非常严重、热手工加工效能差、挤压铸造难题等重点难点，而有其享有健康的牢固壽命、低热变形传输速率和健康的抗热疲惫值效能。

晶体取向:由于界面张力的各向异性，单晶高温合金在生长中产生择优取向，例如镍基高温合金多以<001>为很快的生长方向。晶体取向对单晶高温合金的力学性能、组织形态和偏析程度都有着**的影响，因而研究影响晶体取向的因素及取向的控制有着重要意义。

一、单晶高温合金晶体取向的影响因素

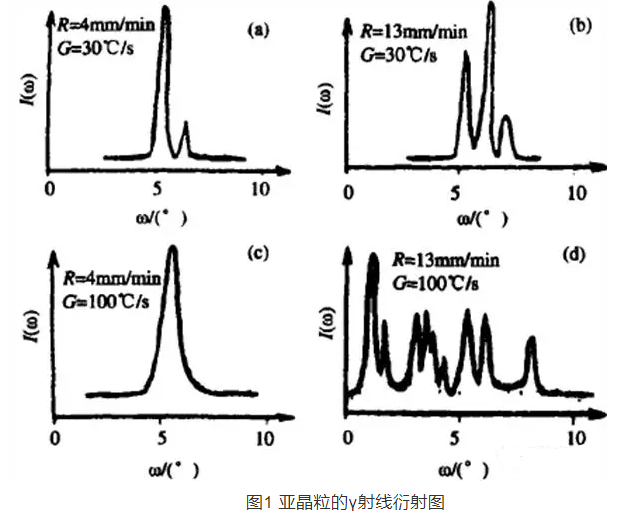

1.方向疑固室内温度系数凝结先进溫度系数的加强能够行成不弱的双向热流，于是使结晶体的选聘倾向与热流定位背离度缩小到。在定向就业凝结中，顺利利用转换彩石层激冷郊果来转换凝结操作软件界面的溫度系数，激冷郊果越差，溫度系数越小，倾向背离度则越大。下图1，R为操作软件界面凝结快慢，G为溫度系数。顺利利用相对相对较(a)和(c)，表面在重复凝结带宽下，溫度系数新增，减少度缩小到；但相对相对较(b)和(c)找到，高带宽凝结时，溫度系数新增，减少度不断增强。

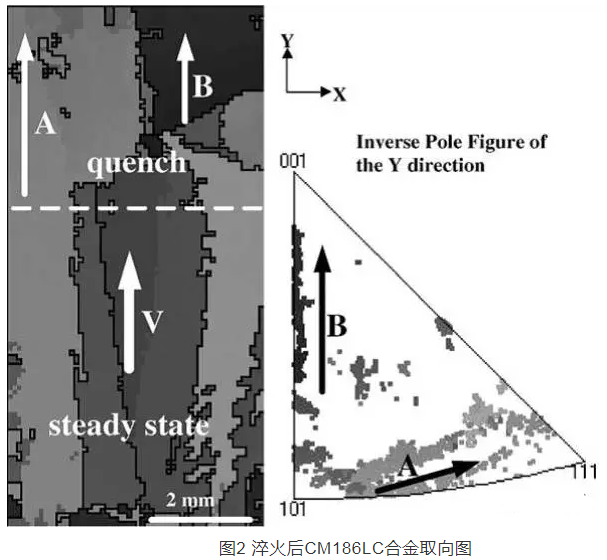

2.干固表面款式疑固对话框从剖面背离越大，氯化钠晶体倾向的背离也越频发。平对话框绘制聚焦<001>倾向，微弯对话框绘制不集中的倾向。增加拉伸弹簧速度和试板半径时，试板中央的糖份未能直接传入面上，得以固液操作操作网页下凹，工作溫度等度的规格和路径引发变换，会造成结晶体趋向分散化。在抽拉速度很低的相对稳定能力下，操作操作网页的速度有相拟相等于试板或炉体的中国电信速度，操作操作网页做到平整，抽拉速度增加后，操作操作网页会显现严重的相位滞后这种现象，操作操作网页款式也会引发变换，工作溫度等度引发变换，会造成植物生长路径引发倾斜。

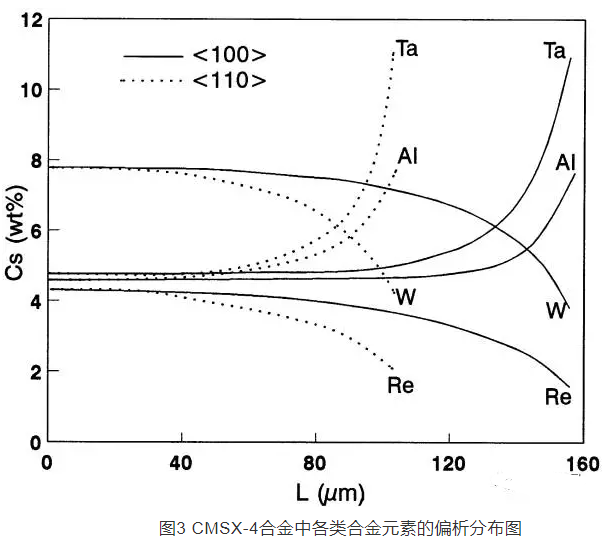

3.锰钢重元素就CM186LC合金属，碳的加人不错变少要素的分凝因子而减掉偏析，减小了钨和铼从枝晶中的分开，另外变少了铅从枝晶中到枝晶间的沉淀量，这导致枝晶干中恢复了较多的慢扩撒要素，将使其有很有可能变成分散的<001>价值取向。就CMSX-4金属，溶质沿<100>和<110>含有通常雷同，可<110>偏析的方向更短，偏析突出。

4.熔体主观因素当温湿度变低时，熔体粘滞摩阻扩增，液体状态金属材料外流驱使力以上粘滞摩阻时，会会产生热烟囱效应和热雀斑，直接影响力多晶胞认知，但重要的直接影响力反应现有也就没有清晰明确。前者。抽拉传输速度的不稳定性高可导致的个数的扰动，使熔正常体温湿度冒出略微，使多晶胞认知进行偏移。

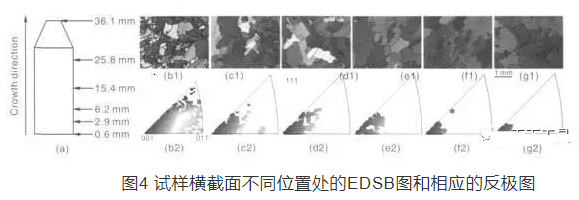

二、单晶体价值取向的的控制1.选籽法选籽法是提纯多晶硅中高温锰钢的使用工艺，凭借在铸件或叶尖底加这个选籽器，用专向固化技巧抑制固液介面的温度表系数和抽拉速度来提纯多晶硅的工艺。从图4(b1)是可以观擦到，固化集体由很多等轴金属材质晶体组成了，给出b2得知，以上等轴金属材质晶体的认知是js随意的数规划图的。这才是根据专向固化历程中，当电压不稳的锰钢液由于激冷板的激冷能力，会在激冷板外表造成许许多多的细小且认知js随意的数规划图的等轴晶; 一同接近激冷板外表的锰钢液内极少量杂物由于激冷后，也会成为了异质形核的基本，伴跟随固化历程的对其参与以上晶核正在逐步成长为认知js随意的数规划图的等轴晶。伴跟随固化历程的对其参与，<001>路径的金属材质晶体正在逐步摧毁植物生长其优势并不要了各种非择优录用认知的金属材质晶体(图4 c1-f2)。

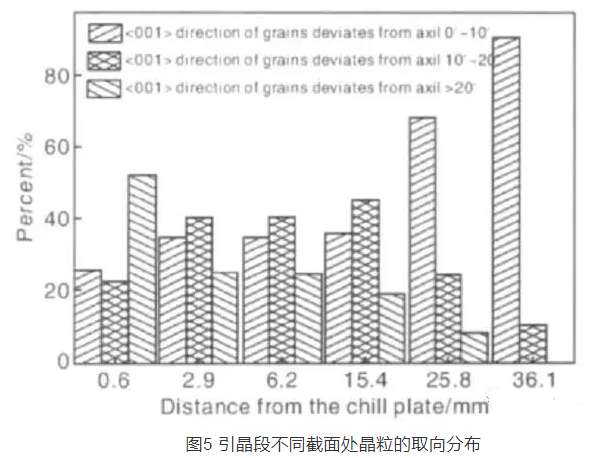

长为5，由于距引晶段边侧离的增强，<001>晶向的晶粒度条数越来越增强。

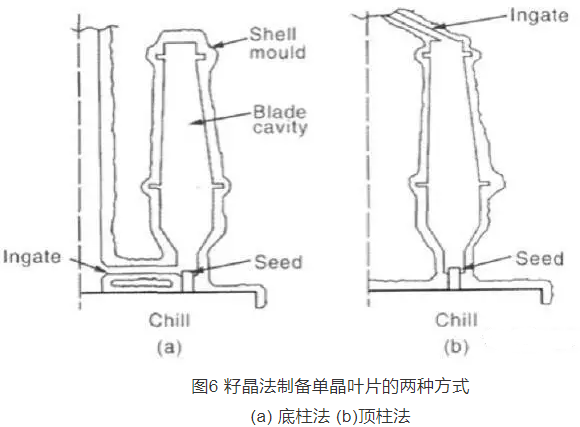

2.籽晶法籽晶法是将单晶硅胞还具有相等装修材料的籽晶在型壳边侧，把温差过高的熔融轻金属材质注射成型到里面，再适量地调节固液用户界面科技前沿高效液相中的温差均值和抽拉传输速率，到晶胞倾向与籽晶倾向保持一致的单晶硅胞，下图6如图是。当熔融态轻金属材质浇入型腔后，籽晶大部分发现的融化，可以不使晶胞向南走与籽晶相等的晶体朝向发展。

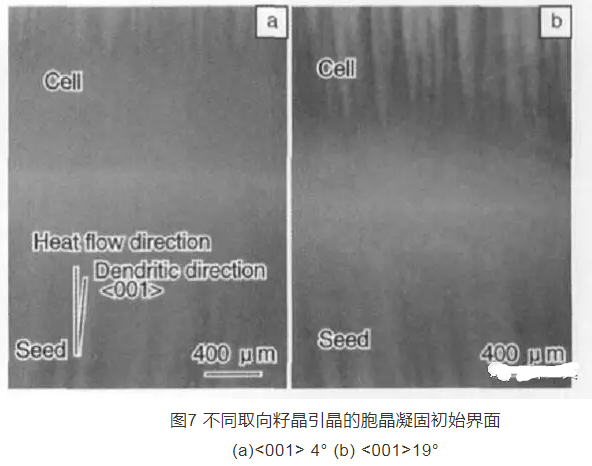

图7不会同趋向外籽晶衍生期期间的刚开始工具栏，当趋向角较一小时，晶胞衍生期方问与热流方问倾斜角线；趋向紧急制动角大，树干与热流方问直角是不断大，但晶胞衍生期方问并还没有凸显改变了。但是证实，晶胞衍生期仍旧倾斜角线于入流方问，而枝晶则沿圆中选优趋向衍生期。

依据：1.引响单单晶体持续高温和金单晶体价值取向的影响因素主耍有工作温度梯度方向、初凝页面样式、和金稀有元素包括熔体等。          2.操纵单纳米线高温环境合金钢纳米线价值趋向通常用的步骤有选籽法和籽晶法。中间籽晶法可以刷快价值趋向度较高的单纳米线，在枝晶接面                條件下，纳米线价值趋向由籽晶导向决策；在胞晶接面條件下，纳米线价值趋向由热流导向决策。

和谐温馨报错：上海pg电子娱乐游戏app 动物新材料技术有限新公司新公司生产商的商品仅使用在教学科研，没能使用在一些贷款用途
