单减少化学交联多孔聚苯乙稀微球|磺化聚苯乙稀多孔微球的光催化原理
用于循环-放置聚属于合法**配制了单分散式化学交联多孔聚苯氯乙稀微球,再在无刺激的情况下对其实行磺化,配制了磺化聚苯氯乙稀多孔微球.以监测磺化度和酸规格为受众,要点考察报告了溶液剂量、溶胀日子、氯磺酸剂量、磺化摄氏度和磺化日子等引响要素.用5 mL CCl4溶胀0.5 g热塑聚苯丁二烯微球,以后参加0.3 mL氯磺酸,在50℃磺化75 min,磺化度和酸孔隙率分为能到85.1%和2.611 mmol·g-1.该磺化聚苯氯乙烯微球在阴阳离子液体反应油酸和甲醇酯化提炼生物制品重油中主要表现出很高的阴阳离子液体反应几丁质酶,远过于咸性阴阳离子更换聚酯树脂Ameberlyst-15,贴近于均相的浓氢氧化钠标准;且循环往复在使用3次后,催化剂的作用化学活化仍可保持着默认值化学活化的92%.打造新一种非常简单、纯天然和可以操控的硅调光的做法,制作了酸密度计算公式可以操控的硅调光、比较稳判定好的单分散型磺化聚苯乙稀微球,在产业制作生物技术柴油机邻域有最好的行业前景.
磺化聚苯乙稀微球的光催化原理与表现

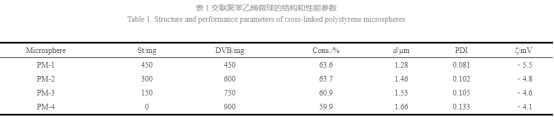

以苯丁二烯(St)为聚己内酯、二乙稀基苯(DVB)为化学交联剂、偶氮二异丁腈(AIBN)为触发剂, 乙腈为相转移催化剂, 使用逆流-滤渣整合制得化学交联聚苯氯乙烯微球[14].改变了St/DVB的的配比, 制得赢得每种聚苯胺物微球, 如表 1如下图所示.可可溶一人配位聚合出现寡聚物, 当其分子结构量实现必然值即从液体中溶解转变成核, 核外观的双键接着抓拍硫酸铜溶液中的的或寡聚物实行的增长, 建立安全稳定激光束.化学交联聚己内酯的容量越大, 微粒外表的双键就越大, 阿尔法粒子表面层的双键彼此汇聚将性很大, 从而导致汇聚物微球汇聚, 粒级加大且生长变宽.如果交连加聚物摄入量较低, 则缔合物微球的热塑度较低, 微球溶解胀、稳定的性太差.宗合要考虑到, St/DVB的的品质比是1时, 此回流-凝固配位水滑石制取的配位水滑石物微球(PM-1)比表面积较均衡、动态平衡性好些.
常用以上的所制作的聚苯氯乙烯微球PM-1为工业原料, 以CCl4为高沸点溶剂, 用氯磺酸磺化分离纯化磺化聚苯氯乙烯微球, 用红外光谱图和X放射线光电产品子能谱对其实现定性分析(图 1).与PM-1相较于, 磺化聚苯氯乙烯微球PM-1S在3420 cm-1处的羟基峰明显的增进, 在1637 cm-1处的苯环骨架振功峰提升并变宽, 在1176 cm-1处发现磺酸基的S—O发对称收放震动问题峰[8, 15].会因为苯环C—H面内微弯激振受S—O等势面伸缩杆震动问题的影晌, PM-1S在1067 cm-1处的获取分裂主义为反向峰(1093, 1043 cm-1).因此, 相较于于PM-1, PM-1S的X电子束光学子能谱在169和535 eV处罚别展现了S(2p)和O(1s)的特色峰(图 1b).这样的结杲均意味着磺酸基已被成功创业导入苯环.由图 2可以说, 聚苯氯乙烯微球PM-1和磺化聚苯丁二烯微球PM-1S均显现无暇的圆柱状成分, 且颗粒直径相对比较均一; 情况说明磺化未转变聚苯乙稀微球的形貌.非常发现, 磺化后微球的液体磁学粒级(d)提升、Zeta电势(ζ)增涨(表 1和表 2), 阐明磺化后微球外表面负正电荷密度单位加入, 也验证了磺酸基已被成功失败机遇微球面.

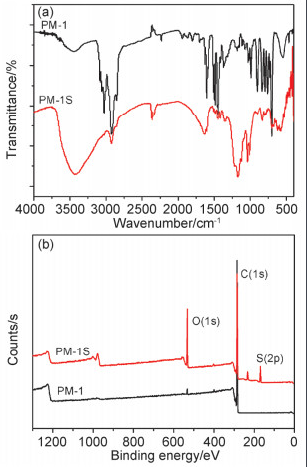

图 1. 聚苯氯乙烯微球(PM-1)和磺化聚苯氯乙烯微球(PM-1S)的(a)红外光谱图和(b)X电子束光电科技子能谱
Figure 1. FT-IR (a) and XPS (b) of polystyrene microspheres (PM-1) and sulfonated polystyrene microspheres (PM-1S)

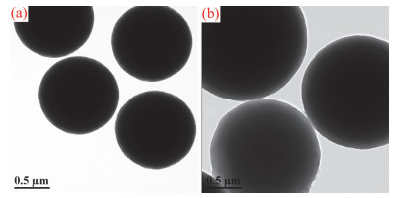

图 2. (a) 聚苯氯乙烯微球PM-1和(b)磺化聚苯氯乙烯微球PM-1S的TEM
Figure 2. TEM of (a) polystyrene microspheres PM-1 and (b) sulfonated polystyrene microspheres PM-1S

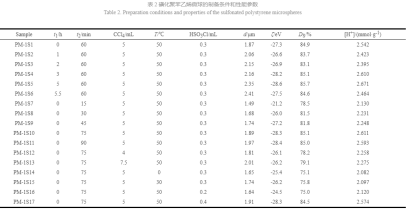

选取单影响因素实验性, 考察学习溶胀时段、磺化时段、溶液用药量、磺化工作温度、氯磺酸用药量等缘由对聚苯乙稀微球磺化不起作用的决定.溶胀时候(t1)由0 h延伸至5.5 h, 微球的磺化度(DS)发生改变较小, 均在83.1%~85.7%区域内, 酸密度计算公式([H+])转化也较小.从速度和节水的斜度考虑的, 溶胀耗时会选择为0 h.由于磺化的时间(t2)的调长, DS也开始增多, 当磺化75 min后, 其DS不能扩大.这是为了随着准确时间推移准确时间的延长了, 氯磺酸逐步渗透到微球内外部, DS获取挺高; 磺化以上75 min后, 氯磺酸浸泡微球内部结构现已达到和平, DS也不会再影响; ζ和[H+]与DS的转化无规律近似于.产生屏蔽, 磺化75 min比较好.当有机溶剂的量不少5 mL时, 交连聚苯乙稀微球难易积极主动溶胀, 造成的氯磺酸未能渗入微球中, 于是ζ、DS和[H+]减少; 而溶液否则时, 聚苯氯乙烯微球的氧化还原电位减低, 表现时速走低, 从而ζ、DS和[H+]也下调.由于, 当高沸点溶剂摄入量为5 mL时, 磺化使用效果佳.不断地磺化平均温度的延长, 其磺化度也的提高自己, 是会因为提升湿度, 原子链易行动, 氯磺酸易浸泡微球内壁, 因而DS增强, d, ζ和[H+]也取得了提升 .建立出较好的磺化温为50 ℃.由于氯磺酸容量的加入, 磺化聚苯乙稀微球的孔径d加入, ζ, DS和[H+]先多, 而为基本上没变.当氯磺酸运用量为0.3 mL时, ζ, DS和[H+]比较高, 酸催化剂的作用活性酶类较高.綜合决定, 聚苯氯乙烯微球的佳磺化标准是:聚苯氯乙烯微球0.5 g, 稀释剂CC4使用为5 mL, 溶胀准确时间为0 h, 氯磺酸水量为0.3 mL, 磺化平均温度为50 ℃, 磺化75 min取得磺化聚苯丁二烯微球的磺化度和酸导热系数高, 高与通常数碳基液体酸和缩聚物基液体酸[16~19].
在给出佳磺化生活条件下, 区别将聚苯氯乙烯微球PM-1, PM-2, PM-3和PM-4磺化, 化学合成得到了磺化聚苯氯乙烯微球PM-1S, PM-2S, PM-3S和PM-4S.由图 3a不难发现, 交连聚苯氯乙烯微球的热转化顶值的温度小于400 ℃, 这说明热塑聚苯丁二烯微球兼具最号的热比较稳定量分析.伴随交连缩聚反应容量的增多, 化学交联聚苯乙稀微球的热分解的峰峰值温度表不断添加, 解释耐热性性增加.图甲 3b图甲中, 磺化聚苯氯乙烯微球的热失重分成3个的阶段, 20~120 ℃的失重为水等小原子的滑脱; 180~400 ℃区间内的失重相对应的磺酸基的脱去[20]; 在400~600 ℃相互之间的失重为热塑聚苯乙稀的热分解的.不断地热塑的的使用量扩大, 磺化聚苯乙稀微球中聚苯乙稀形式的热细化峰峰值水温越来越加大, 说明书怎么写热塑竞聚率消耗量的增多也不断提高了磺化聚苯氯乙烯微球的热稳界定高性.该磺化聚苯氯乙烯微球做为粉末状酸催化反应剂, 高实用摄氏度将近200 ℃, 充分满足生物制品重油分娩要.

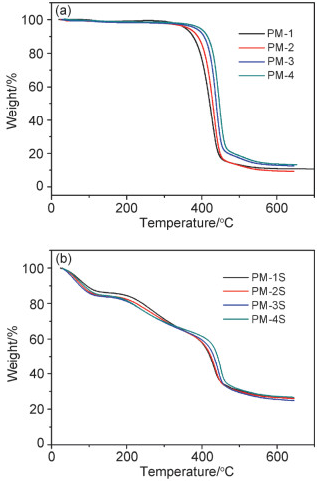

图 3. (a) 聚苯乙稀微球和(b)磺化聚苯乙稀微球的热重曲线方程
Figure 3. TG curves of (a) polystyrene microspheres and (b) sulfonated polystyrene microspheres
由表 3可预知, 交连剂需求量增长, 磺化聚苯乙稀微球的比表层积或许多, 而且化学交联度提高自己, 交连点硬度增强, 孔体型大小增涨.交连点越稠密, 原子链运行越比较困难, 氯磺酸原子核渗透到微球实物相比较很困难, 故而使磺化的效率削减, 磺化度变小, zeta电极电位和酸强度也逐渐回落.
表 3 存在不同于热塑度的磺化聚苯乙稀微球的的结构性能指标
Table 3. Structural parameters of sulfonated polystyrene microspheres with different crosslinking degrees
厂品产生:
