介孔二空气氧化硅 SBA-15的形貌的控制获得

  SBA-15的组成是介孔资料发展壮大史上最的一位航空里程碑式。的对比 MCM-41，它有更佳的水热稳定可靠性，更宽范围图内调节的口径规格和孔焊接钢管壁厚度，另外还享用连到主介孔孔道的很大砂芯过滤器。方便把控好组成SBA-15的形貌和框架，赵等确认加入到共表面上几丁质酶剂，共溶液或新增阳离子比强度等策略分別制作了硬球状，弹性纤维状，胶管状和吐司面包圈状等形貌的介孔二氧化的硅 SBA-15。自后，在不同的的合成视频策略，介孔二防氧化硅 SBA-15棒，球，人造纤维等不会断被任何的研究团体成下来。鉴于生产/高原子自制造模式，进行探究适宜的聚合形式，企业也准备出了些具备有相应形貌的介孔原子筛SBA-15。

分解方式方法

1.二氧化的硅SBA-15双向片合成图片步骤以下几点:将EO20PO70EO20 (P123)不能溶解去阳离子水和HCl相混溶剂中，以后加进 SnCl2·2H2O，绞拌一时后加盟TMOS,反映物的摩尔比值P123 : HCl : H2O: SnCl2·2H2O : TMOS = 0.017 : 5.91 :194∶ 0.059 ∶ 1。混合着溶剂搅拌器15 s后，放上38℃水浴中静置想法24 h。完后将的反应液迁移到80℃真空烘箱中，再静置生理反应24个小时。货品经抽滤，清洗，干澡后，在550℃马弗炉中焙烧5小的时候消去模板制作剂，得到了纯白色固态物体纳米银溶液商品。

2．二氧化物硅SBA-15银项链状型号产品设备的结合方式有以下:将 EO20PO70EO20(P123)溶解于去亚铁离子水和HCI混后饱和溶液中，接着建立 TEOS，生理反应物的摩尔比值P123 : HCI : H2O:TEOS =0.019 ∶ 1.42: 229∶ 1。在恒温器（30℃)恒速下，打料24小后，适当转移到80℃恒温干燥箱中，静置反映241天。产品设备经抽滤，洗涤剂，低温干燥后，在550℃马弗炉中焙烧5H弄掉样例剂，收获灰黑色液态粉尘產品。

3.二腐蚀硅SBA-15空腔片的镶嵌步骤一下:将 EO2oPOzoEO2o (P123),CTAB不能溶解去铝离子水和HCI分层溶剂中,其次申请加入 SnCl2·2H,O，重新掺和一个小后申请加入TMOS，影响物的摩尔比值P123:CTAB : HC1' : H2O: SnCl2·2HzO :TMOS = 0.017 : 0.057 : 5.91 : 194 : 0.059 ∶ 1。混合型溶剂搅匀15s后，38℃水浴下静置生理反应24h。后面将反应迟钝液移转到80 °℃烤箱中，再静置生理反应24H。的产品经抽滤，洗條，潮湿后，在550 ℃马弗炉中焙烧5半小时洗去模板下载剂，实现粉色粉丝状粉丝产品设备。

4．二空气氧化硅SBA-15玻璃纤维的提炼时如下所示:二硫化硅SBA-15弹性纤维制成阶段正确:将 EO20PO70EO20(P123)不溶HC1水溶液中，接下来入驻 SnC2·2H2O，混和一个每小时后入驻TEOS，影响物的摩尔比值P123 : HC1 : H2O: SnCl2·2Hz0 :TEOS=0.043 ∶ 14.72 : 483∶0.148∶1。比调稀硫酸搅伴15s后，38℃水浴下静置发生反应24h。后面将生理反应液改变到100°℃恒温干燥箱中，再静置化学反应24分钟。商品经抽滤，清洗，空气干燥后，在550℃马弗炉中焙烧5个钟头除掉摸板剂，能够灰白色气体粉末状原材料商品。

二脱色硅SBA-15短棒的制作而成工作内容如下:二硫化硅 SBA-15短棒结合期间如下所述:将EO20PO70EO20 (P123)溶解于去铁离子水和 HCl 交织硫酸铜溶液中，如果加入到SnC12·2H2O,搅拌装置小时英文后假如TEOS，表现物的摩尔比值P123 : HC1 : H2O·SnCl2·2HzO: TEOS=0.026:8.87 : 291 : 0.089 ∶ 1。混后盐溶液搅匀15s后，38℃水浴下静置化学反应16 h。最后将反应迟钝液转回到100°℃恒温干燥箱中，再静置反應24小时左右。软件经抽滤，洗衣，常温、干燥后，在550℃马弗炉中焙烧5h洗除模板制作剂，拥有黄白色固态颗粒成品。

二脱色硅 SBA-15椭圆形的合成图片的过程以下的:将EO20PO70EO20 (P123)易溶于去阴阳离子水和HC1混合物液体中，搅拌器部分时后加如 SnCl2·2HO和正己醇，再继续混合半分钟,然后呢倒入TEOS,反映物的摩尔比是P123 : HC1 : H2O: SnCl2·2HO:正己醇:TEOS =0.026 : 8.87: 291 : 0.089 : 0.088∶ 1。混硫酸铜溶液搅拌机15s后，38 ℃水浴下静置反馈24小时左右。后续将不良反应液转意到80 °℃干燥箱中，再静置不起作用24天。厂品经抽滤，洗滌，干涩后，在550℃马弗炉中焙烧5H剔除模版剂，获得小白固态物粉末状原材料企业产品。

5.由二阳极氧化硅剪切介孔碳的步骤正确:将 0.1 g 焙烧过的二硫化硅加入由0.1 g 乳糖，0.02 g浓磷酸和5 g 去化合物水结构的分层溶剂中，此溶剂在100 ℃干燥箱内挥发性6时间后，再在150℃烘干箱内静置6个钟头。此时此刻产品的样品呈现出来灰红色，再加上入0.08 g乳糖，0.02 g 浓硫酸钠，5g 去阴离子水里，立即100 ℃，150℃干燥箱内差别进行处理6每小时.将灌入绵白糖的样板在管式炉内900℃离氮气庇护下正确处理2小时左右，使绵白糖氧化的，用盐酸硫酸铜溶液消去硬模具剂二氧化的硅，即能够得到介孔碳板材。

6.FBP吸引申请这类卡种曲线提额测试:FBP在水液体中的挥发主波长为247 nm,在247 nm处我们公司测量了FBP渗透压在0.1-20.0 ug ml'左右的消化折线方程，此折线方程完全符合朗伯-比尔定理:A=0.0808 * C+0.0152,进来A代表着吸光度,C表达FBP盐浓度(ug ml -1)。

  **电流: 100 mg 二脱色硅护肤品和150 mg FBI倒进1.6ml正己烷与0.5 ml的甲醇混合着悬浊液中，超声心动图后空调温度下挥发掉至干;已经放入1.0 ml 正己烷与0.2 ml乙酸乙酯的融合液体，重新在常温下甲醛释放至干。非常干燥后的物料用1.6 ml正己烷与0.5 ml的甲醇搭配溶剂清洗，8000 rpm下离心法分离法。将滤液调制,并在247 nm 处测FBP吸光度，并会根据消除直线计算的含量，若想计算的出二阳极氧化硅额定负载的FBP的线质量。

  FBP@SiO2的控制释放:根据**的模拟生物环境**释放试验，将样品FBP@SiO2投入100 ml磷酸盐缓冲液中(PBS溶液,137 mM NaCl, 2.7 mM KC1,4.3mM Na2HPO4 and 1.4 mM KH2PO4，pH =7.2~7.4)，在室温，100 rpm搅拌下控制释放。一定的反应时间后，取0.2 ml反应液稀释成10.0 ml测其在247 nm处的吸光度，并根据FBP吸收曲线计算其浓度。并在反应液中补充0.2 ml新鲜PBS溶液。

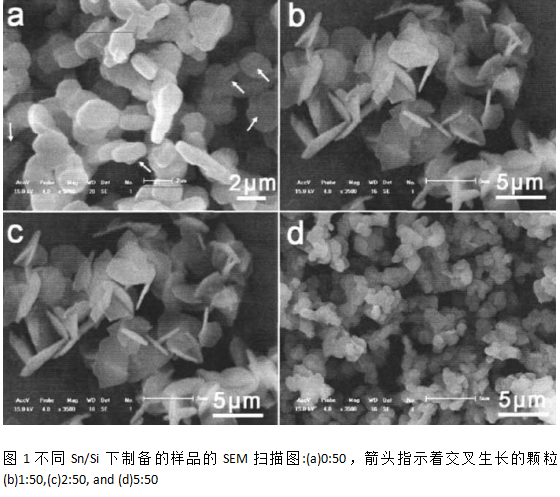

  在P123/HCl/H2O/TMOS采集体系下,进行把控制成條件,能够了六方条状SBA-15介孔文件，如下图1a随时，其尺寸图约为2 um，厚约800 nm，能知道到到相互片的长期存在，(图1a时用箭头标志标出)，其小粒聚合严格重。当下载各种不同含量的不锈钢锡阴阳离子，发掘形貌发现非常大的变幻，当Sn2+/Si摩尔比在1:50-3:50左右时，都能能够得到分散式性非常好的的SBA-15交叉点片，其面径比（尺寸/体积尺寸）很高（图1b，c)。但当Sn2+/Si比提升到5:50时，唯有够能够SBA-15的顆粒（如图已知1d)，原因分析Sn2+能**地提升 SBA-15片的面径比，一同对粒子的密集一定的**效果。并且，Sn2+的氨水浓度是个极为重要规格，高纯净度的交叉重合片的镶嵌状态为Sn2+/Si在3:50，中间以一个**配量伸展實驗，进每一步实验Sn2+的功用还有SBA-15的生成研究进展。

广州pg电子娱乐游戏app 怪物新板材技术不多装修公司具备不同多孔板材、nm的装修品牌、钙钛矿、量子点、nm颗料、空穴互传板材、nm晶、有机物电学采血管、光电装修品牌子有机物电学品、有机物光电装修品牌子和光电器件板材、板材之间体、酶剂型、酶底物、来样加工类nm管、来样加工氮化物、普鲁士蓝来样加工等一类别品牌。

pg电子娱乐游戏app 生产商有关于开发货品：

盘状介孔二防氧化硅SBA-15    介孔二防防氧化硅SBA-15负载电阻纳米级防防氧化铜    聚多巴胺体现介孔二防氧化硅SBA-15    聚对苯二甲酸丙二醇酯/介孔二防氧化硅SBA-15挽回用料    壳聚糖化学交联SBA-15型介孔二被氧化硅(SBA-15)稳定化β-夏黑葡糖苷酶(β-G1c)    Pd-Re/SBA-15催化氧化丙三醇氢解制丙二醇    单单从表面胺基官能化SBA15介孔二空气氧化硅    秩序井然介孔空气氧化硅SBA-15/微米AgI挽回材质    系统化介孔脱色硅SBA-15粉剂    氨基功能模块化介孔阳极氧化硅SBA-15    SBA-15型介孔二氧化物硅微球    介孔二氧化物硅SBA-15基导电配位高聚物混合原料    氨基与羧基特点化修饰语介孔SiO2(SBA-15)    偕胺肟基性能化介孔二氧化物硅    聚己内酯/介孔二脱色硅SBA-15杂化的原材料    介孔SBA-15/SiO2气妇科凝胶硅--硅混合资料    氯氯乙烯醋酸钠氯氯乙烯酯聚氨酯/介孔二氧化物硅SBA-15塑料涂料    聚甲基亚克力/介孔二脱色硅SBA-15符合物    介孔二被氧化硅SBA-15/不供大于求聚氨酯原位和好食材    硅胶/介孔二钝化硅SBA-15组合食材    介孔二空气氧化硅SBA-15/环氧漆不饱和树脂复合型资料    酰胺性能化介孔二被氧化硅SBA-15    新式的火车动车量磁铁铁-五金-二氧化反应硅（Fe-SBA-15）    强力磁铁矿-二空气氧化硅（Fe3O4-SBA-15）nm组合建材    单宁酸修饰语永磁铁Fe3O4/SBA-15纳米技术粒子束    当下人造磁铁矿-二氧化的硅nm黏结物料（Fe3O4-SBA-15）    磁体Fe3O4-SBA-15介孔二空气氧化硅活性炭吸附剂    夹杂着永磁铁粒子的介孔二空气氧化硅挽回物料(Fe3O4-SBA-15)    CuO-SBA-1五分子筛离子液体氧化反应苯甲醇制苯室内的甲醛    CuO载荷到介孔碳原子筛SBA-15上    CuO/SBA-15介孔村料离子液体剂    CeO2改良CuO/SBA-15促使剂    CdS-SBA-15nm相关材料    含Au和Pt-ConmCdS/SBA-15光崔化进行分解水    CdS/SBA-15纳米级粉剂    介孔碳CMC的原材料载荷铂爱情催化剂的作用剂    手性淡化的介孔碳建材MPC-61负债铂溶剂的作用剂    介孔碳-锡挽回资料(MC-Sn)    介孔碳CMC基液体酸离子液体剂    安全有序介孔碳载钯(MPC/Pd-1)    Ag和介孔碳改良BiWO光离子液体剂    NiO/介孔碳分手后复合探针原料    漏空微米圆球形介孔碳/被氧化硅挽回物料    井然有序介孔碳电机负载NiCo2O4探针    系统化介孔碳短路电流Fe、Co、Ninm晶    备孕叶酸实用功能化介孔碳nm球    依规介孔碳载金/L-赖氨酸/纳米技术金    Fe-Fe3O4磁块纳米级离子/介孔碳分手后复合体    氮掺入介孔碳(NMCs)    聚苯胺/介孔碳纳米级线软型的原材料(PANI/MCFs)    石墨化的充分介孔碳    硫/介孔碳挽回正极装修材料    高密度聚乙烯腈基介孔碳食材    a-Fe（Te，Se）超导体    MgO基体中α-Fe和Fe3O4微米塑料颗粒    永久磁铁淬火Nd2Fe14B/a-Fe纳米技术组合村料    纳米技术复相Nd2Fe14B/a-Fe型磁铁装修材料

zl 05.20
