普鲁士蓝（PBA）附身

  配位水滑石物(CPs)/架构图(CFs)，具有金属质有机会架构设计单质（MOFs），是有发展方向的多孔村料，因其桌越和独特性的特点（这类，随意调节的耐腐蚀部分，高缝隙率和大表皮）而深受关心。普鲁士蓝内似物(PBA)，**的配位架构，常用通式AxM1 [M2(CN)6]y·zH2O标识，其中的M1/M2是按照氰基连接方式的缓冲间塑料，A 是一种种嵌到在PBA整体布局完成后空間中的阳离子。PB/PBA是有出息的納米的材料，可以于电生物电量数据存储和电生物催化反应。故此，具有着微/纳米技术结构的的PBA的规划设计应该加速比较多的电检查是否选用。

  电催化水分解成就是一种根据可重复利用发热能源种植空气中的氧气和氯气以达到环镜友好合作的然料的有可能的工艺。接合复合磷化处理物（TMP）根据其高催化氧化氧化化学式活化唯别作为有发展方向的非贵废复合有机化学式催化氧化氧化剂。单废复合电镀锌物能够 能够掺入另一个或多家废复合原子核来进那步增强学习。我以为这般，换取的TMP通畅可以很高的煅烧溫度，这会受到破坏PBAs和PBAs的原来组成部分。基本上利用高面上积納米原料为底物来制作而成特别单一的納米塑料再生颗粒，这助进于它的成核和繁殖。氰基具备着智能吸取做用，助进于更改身边的的轻金属电镀锌物的当地智能氛围。根据应当的设汁，将pMP-NP和PBA联系在同吃的符合离子液体剂不只是能进行PBA很明确的定义的多孔节构和固定量分析，还有在析氧工作中具备更好的只有能（ΔG），这俩者均有助于于OER能。只不过，已经的探讨比较少有体验将pMP-NP与PBA依照以驱动氧溶解的催化反应。

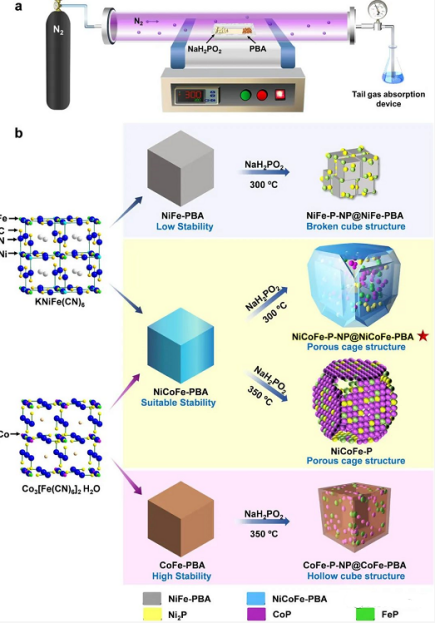

图1.（a）产于不一样前体的TMP@PBA分手后复合文件和NiCoFe-P纳米技术笼的实验英文时和（b）人工具体步骤的图示图

  TMP@PBA复合材料和NiCoFe-P的构成时图甲1图示。先在方便的色谱仪共水解法纪备了NiFe-PBA，CoFe-PBA和NiCoFe-PBA奈米立米体是前体。在300 °C的磷化处理热度下，NiFe-PBA在热补救时很会转化成较小的碎块，而CoFe-PBA的稳明确高性太高而就没有办法有效充分的想法。仅仅只有兼备适合的的热稳明确高性的NiCoFe-PBA奈米立米体就能够构成有多孔笼状奈米形式的pMP-NP@PBA复合涂料涂料。当酸洗气温上升到350 °C时，就能够从CoFe-PBA和NiCoFe-PBA前轮驱动体各用得到中空玻璃窗的CoFe-P NP@CoFe-PBAnm盒和NiCoFe-P纳米技术笼。

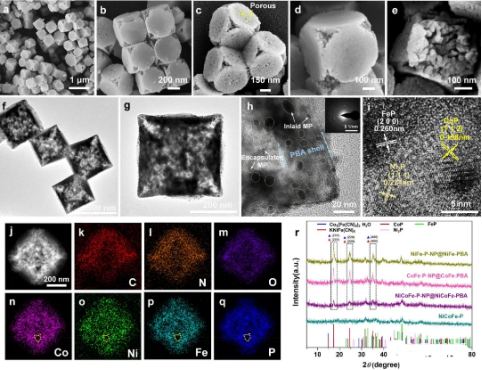

图2.（a）NiCoFe-P-NP@NiCoFe-PBA多孔奈米笼的SEM图面。（b，c，d）多孔笼从来都不同导向的调小SEM图面。（e）有着爆出内部组织的意味着性裂开笼的SEM图像文件。（f）尺寸规格约为360 nm的NiCoFe-P-NP@NiCoFe-PBA多孔微米笼的TEM影像。（g，h）包括特点组织结构的是性纳米级笼的TEM缩放图文。（i）多孔NiCoFe-P-NP@NiCoFe-PBA纳米级笼的低分辩率TEM画像和（j-q）EDS原子映图形。（r）一系列的表的TMP@PBA和NiCoFe-P副产物的XRD图谱

  NiCoFe-P-NP@NiCoFe-PBA的SEM图相（图2a）和高倍数SEM彩色图像（图2b-d）表示出透亮的笼状微米结构设计，均匀长度约为360 nm。在图2e中看到孔洞，提示 了容易裂开的微米笼的内部人员形式。从拓扑结构学的多角度来讲，微米笼是由5个金字塔式状的微米壁安装而成的。每一PBA壁都存在大批的孔，而且要为pMP-NP的匀称额定负载提供了了结构框架。图2f-h展示了埃及金字塔状納米壁的中空夹胶玻璃内部人员和外部链接边缘。納米笼的这样壁在两边约36 nm厚，在中间约80 nm。与XRD最终相对性应，NiCoFe-P-NP@NiCoFe-PBA的提粪便率TEM图象彰显了0.196、0.224和0.260 nm的两个探及晶格距离，分开 相对应的于CoP中的（112）晶面，CoP中的（111）晶面Ni2P和FeP中的（200）晶面（图2i）。NiCoFe-P-NP@NiCoFe-PBA的原子mapping形象就说明，Co，Ni，Fe，P，C，N和O重元素更加均匀分布点在多孔纳米技术笼中（图2j-q）。

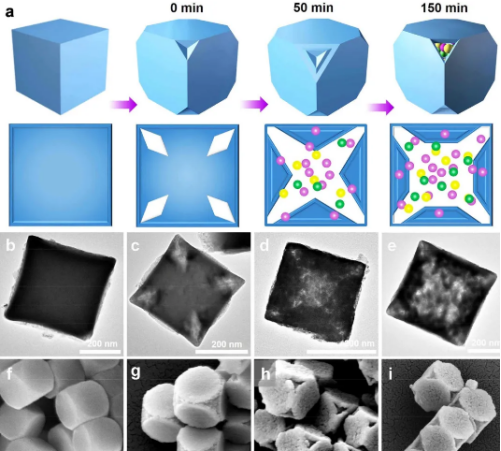

图3.（a）多孔NiCoFe-P-NP@NiCoFe-PBA纳米技术笼的文字的演变历程图示图。（b，f）NiCoFe-PBA纳米级立米体前轮驱动体与NiCoFe-PBA万立方体与次亚磷酸钠在惰性气体互动性下为1 °C min-1的烧水效率的反应后并在300 °C下实现气温区别为（c，g）0分鐘，（d，h）507分钟，（e，i）15020分钟所刷出的根据有机物的TEM和SEM图文

  通过了微观世界结构的类型阐述，以设计反映时间段各种相关的结构的类型从立方米状NiCoFe-PBA到NiCoFe-P-NP@NiCoFe-PBA多孔微米笼的成分形成（图3）。酸洗反馈从NiCoFe-PBA万立方体的7个角展开。如图是3b，f图甲中，在PBA立米米体的七五个角上行观察动物到略有切断的框架，这地理位置应比立米米体垂直面上的许多体现了较高的的反应性和大量的偏差。随着，微米立米米体的漆层愈来愈凹凸不平和多孔。一切七五个隊道越来越在微米立米米体的咨询中心会聚，生成一款多孔的NiCoFe-PBA纳米技术笼，当持续现象体温下持续150分钟的时间时，它会升举不少的**NiCoFe-电镀锌物颗粒状（图3e，i）。

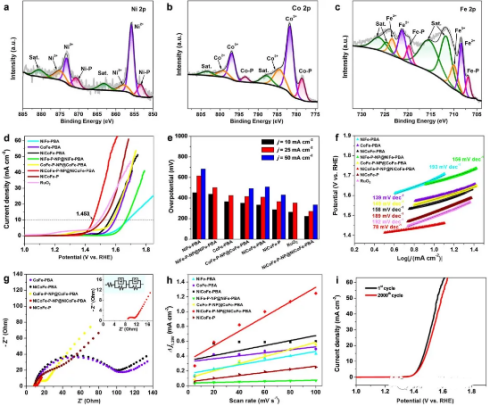

图4.（a）NiCoFe-P-NP@NiCoFe-PBAnm笼的Ni 2p，（b）Co 2p和（c）Fe 2p的高分数辨率XPS光谱图。（d）LSV直线和（e）j = 10、25和50 mA cm-2需用的过电势。（f）七种崔化剂的塔菲尔斜率。（g）其他工业的EIS奈奎斯特图。（h）由全方位作品崔化剂在1.0 M KOH中的再循环伏安图画制的直线斜率。（i）在1.0 M KOH中开始2000次无限循环已经和随后的多孔NiCoFe-P NP@NiCoFe-PBAnm笼的不稳性測試

  所示4a已知，行将NiCoFe-P NP@NiCoFe-PBA的Ni 2p3/2光谱仪去卷积为NiOx中的Ni3+（857.81 eV），NiCoFe-PBA中的Ni2+（855.80 eV），Ni2P中的Niδ+ （853.30 eV）和通讯卫星峰（863.18 eV）.Ni2P中Ni的相结合能（BE）底于Ni2+中的结合实际能，认为Ni2P中Niδ+的化合价为0 <δ<2，同时δ将比较敏感0。就NiCoFe-P-NP@NiCoFe-PBA微米笼的Co 2p3/2光谱分析（图4b），在NiCoFe-PBA，硫化的Co外来物种中的Co3+，CoP中的Coδ+和卫星信号峰。与塑料Co中的778.1 eV的BE对比，Co 2p3/2的BE具备着正在向偏位，阐明Co在NiCoFe-中PNP@NiCoFe-PBA享有个部分正带电粒子δ+（0 <δ<2）. NiCoFe-P-NP@NiCoFe-PBAnm笼中的五种Fe结构类型（图4c），比如NiCoFe-PBA中的Fe3+/ Fe2+（709.97 eV/708.38 eV）和FeP（706.89 eV）中的Feδ+应该与Fe 2p3/2判断光谱仪。

  下图4d，e图示，与NiFe-PBA（452 mV），CoFe-PBA（365 mV）相比之下，NiCoFe-PNP@NiCoFe-PBA納米笼在10 mA cm-2（η10）处彰显了223 mV的简化过电势 ），NiCoFe-PBA（333 mV），NiFe-P-NP@NiFe-PBA（438 mV），CoFe-P-NP@CoFe-PBA（351 mV），NiCoFe-P（287 mV）和商业RuO2（ 264 mV），得出结论NiCoFe-P-NP@NiCoFe-PBA多孔微米笼含有挺高的OER性质。显然，NiCoFe-P-NP@NiCoFe-PBA的过电势更为重要NiFe-P-NP@NiFe-PBA和CoFe-P-NP@CoFe-PBA的过电势，这应归因于各不相同合金彼此的一体化功用 阴离子（Co，Ni和Fe），在对上面杂多酸的作用剂的OER力的进一大步深入分析中，Tafel图绘图在图4f中，NiCoFe-P-NP@NiCoFe-PBA多孔奈米笼兼有小的Tafel斜率，表示出很深的析氧能学，小的电位差，大的双电层电容器Cdl，较优好不稳性。这部分形态彰显NiCoFe-PNP@NiCoFe-PBA納米笼在含碱能力下拥有经验丰富的氧分析出性能参数（图5a-d）。直得需要注意的是，我以为金属件磷化处理物杂多酸的作用剂更容易被防氧化，但在平稳性测定后，多孔NiCoFe-P-NP@NiCoFe-PBA纳米技术笼的空间结构仍保持良好未变（图5e）。

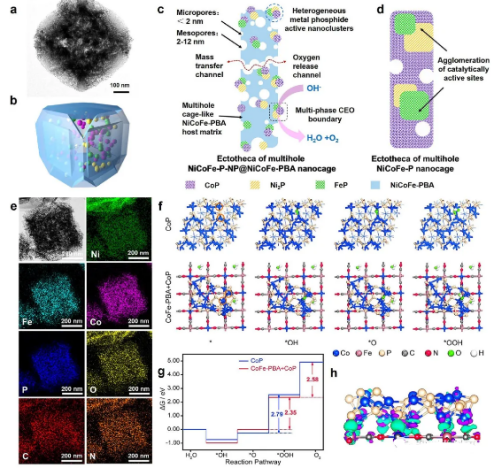

图5.（a）多孔NiCoFe-P-NP@NiCoFe-PBA奈米笼的TEM图象和（b）相对的示图图。在OER过程中 中，使用在相当（c）多孔NiCoFe-P-NP@NiCoFe-PBA纳米技术笼和（d）NiCoFe-P納米笼的空间结构和根据特性的图示图。（e）在1.0 M KOH中多次CV自动测量2000次巡环后，**的多孔NiCoFe-P-NP@NiCoFe-PBA纳米级笼的TEM图形和一定的设计元素mapping彩色图像。（f）CoP上的OER整个过程的*OH，*O和*OOH上面体的设备构造与Co3[Fe(CN)6]2·H2O和CoP的配合物。吸附性位点用红色园圈标识。（g）OER方式的吉布斯自由权能图。（h）CoP/Co-PBA软型物的电荷量比热容差。淡青色和粉色等值面显示电子器材的赚取和有了

  DFT计算可深入了解复杂系统的性能（图5f g）。在原CoP表面能上，电势决速进行（PDS）从*O到*OOH，吉布斯自由权能变为2.79 eV。在缜密模式中，*OH和*OOH动物群在Co-P团簇上比增强，而*O的对比动能的确增多的。报告，从*O到*OOH的吉布斯自由自在能发生变化显得变低至2.35 eV。PDS由*OOH转换成O2，自由度能变迁为2.58 eV。如图所示5h下图，带电粒子规格进行分析发现，基于氰基的强电子设备厂吸收率业务能力，电子设备厂从CoP团簇传递至Co3 [Fe(CN)6]2·H2O衬底。会按照Bader带电粒子核算，Co-P团簇的的部分电荷量为+3.44|e|。团簇中较少的电子技术使团簇向*O的很深空气氧化让人觉得变得困苦，并将*O到*OOH的势垒减少。成果，PDS从*OOH建立转型为空气合成，势垒从2.79降落到2.58 eV。因，从CoP团簇到CoFe-PBA衬底的电商适当转移可形成OER的特别好Gibbs随心所欲能。计算出导致也适用性于多相铝合金电镀锌物和多相PBA软件体统，另外根据多重金属酸洗物对氧气罐的沉淀具有着联动反应，因为该体验在多相软件体统中最能体现优势。

昆明pg电子娱乐游戏app 海洋生物带来了所有个性高端高端订制网站设备的服务，包涵二氧化物硅个性高端高端订制网站、铝离子液态体个性高端高端订制网站、酶溶液剂个性高端高端订制网站、HRP标注物个性高端高端订制网站、酶底物个性高端高端订制网站、二维硫化锌个性高端高端订制网站、水凝露个性高端高端订制网站、微米簇个性高端高端订制网站、微米管个性高端高端订制网站、氮化物个性高端高端订制网站、普鲁士蓝个性高端高端订制网站等等等等

pg电子娱乐游戏app 供货个性类产品：

普鲁士蓝/石墨稀/硫包覆板材    普鲁士蓝/壳聚糖/碳纳米级管挽回建材    普鲁士蓝/抹除氧化的纳米产品符合产品    普鲁士蓝/硅纳米级线    普鲁士蓝/二阳极氧化锰纳米级软型板材(PB-MnO_2@PDA@Ce6)    普鲁士蓝/PDDA-纳米材料混合膜    普鲁士蓝/N-夹杂着碳nm塑料文件    普鲁士蓝(PB)微米脱硫剂的作用剂粒状    普鲁士蓝(PB)-多壁碳纳米技术管混合相关材料(MWCNTs)    普鲁士蓝– 碳納米管– 納米金复合材料物(PB–CNTs–CNPs)    nm铜基和普鲁士蓝实用功能碳仟维混合建筑材料    纳米技术球聚苯胺普鲁士蓝混合产品    納米普鲁士蓝修饰语纯天然多孔树脂吸附原材料    奈米级金背包的普鲁士蓝奈米级水粒子(Au@PBNPs)    微米技术金/聚多巴胺/普鲁士蓝微米技术黏结微粒    奈米金/聚多巴胺/普鲁士蓝/四腐蚀三铁(Au-Dopa-PB-Fe3O4)    納米金/多孔还原成空气氧化纳米材质材质    膜状普鲁士蓝类搭配物纳米技术村料    壳聚糖-普鲁士蓝-石墨稀(CS-PB-GR)软型物    壳聚糖/普鲁士蓝/奈米材料的奈米软型物(CS-PB-GR)    聚吡咯-石墨烯物料-普鲁士蓝nm塑料物料    聚吡咯/普鲁士蓝复合型相关材料    聚苯胺-MnFe类普鲁士蓝符合物料    聚苯胺/普鲁士蓝微米组合用料PANI-PB,    金-普鲁士蓝nm黏结原材料(Au-PB)    金nm级物体-碳nm级管-普鲁士蓝(Au NPs-MWCNT-PB)pp原材料    金/聚吡咯/普鲁士蓝微米挽回材料    核壳型Mn/Fe类普鲁士蓝建筑材料    钴铁普鲁士蓝类搞好团结物(Co-Fe PBA)    载荷普鲁士蓝奈米晶的石墨烯产品分手后复合产品    电机负载多肽的普鲁士蓝奈米顆粒    分子式耐热合金类普鲁士蓝结合物    二脱色硅包着的类普鲁士蓝納米颗粒剂    多孔铁基普鲁士蓝衍生产品的材料    多孔普鲁士蓝/金黏结涂料    多孔壳聚糖-普鲁士蓝-碳纳米技术管(3DOM Cs–PB–CNTs)    多塑料普鲁士蓝类紧密配合物Ni0.75Cu0.75[Fe(CN)6]·6.3H2O    分析化学反应掺铜-类普鲁士蓝膜    剩磁普鲁士蓝/硫化石墨稀藻酸钙微球    磁体普鲁士蓝/微米碳塑料产品    剩磁锆普鲁士蓝纳米级粉末(ZrHCF@MNPs)    铂nm水物体金nm水物体普鲁士蓝黏结的材料碳nm管    铂/普鲁士蓝(Pt/PB)分手后复合微米线    靶点性普鲁士蓝nm水粒子    氨基化二氧化物硅包囊的多孔普鲁士蓝奈米粒子    氨基苝四甲酸/普鲁士蓝/脱色石墨烯材料纳米技术和好物    SiO2/普鲁士蓝奈米混合微球    Rb夹杂着Co-Fe类普鲁士蓝納米装修材料    PDDA包囊的普鲁士蓝微米阿尔法粒子    Ni-Fe(Ⅱ)普鲁士蓝/碳纳米技术管普通海绵    Ni-Co普鲁士蓝有些相似物(Ni-Co PBA)    NaKCoFe普鲁士蓝类搭配物奈米颗料    MnFe普鲁士蓝差不多物(MnFe PBA)    Mn-Cr普鲁士蓝类纳米级用料    FeFe(CN)_6@IGpp装修材料    Fe-Co普鲁士蓝接近物(Fe-CoPBA),    Co-Fe普鲁士蓝类相互配合物nm颗粒物    Co-Fe普鲁士蓝类紧密配合物AxCoy[Fe(CN)6]·nH2O    CoFe(Ⅲ)普鲁士蓝类配合物/贵塑料Pt塑料用料    Co(Ⅱ)Fe(Ⅲ)普鲁士蓝类密切配合物    CNTs/ZrO2/普鲁士蓝(PB)/Nafion(Nf)复合材料膜    聚多巴胺快递普鲁士蓝载银奈米复合原料原料    聚乙二醇苯硼酸包围普鲁士蓝    PB和聚吡咯包围的普鲁士蓝黏结微米再生颗粒(PBPPy)    二维纳米材料包囊的普鲁士蓝包覆物    MOF199快递的普鲁士蓝符合用料    聚乙二醇化背包普鲁士蓝的磁块载药纳米级科粒    聚吡咯包着普鲁士蓝纳米级塑料颗粒    金-聚吡咯/普鲁士蓝多种nm结合物    碘夹杂着石墨稀 包装的分等级孔普鲁士蓝纳米级球    Ce6融入到型红癌细胞质包围普鲁士蓝nm科粒    聚乙稀亚胺绘制载光敏剂普鲁士蓝吸引力納米粉末    碳包复铁基普鲁士蓝    聚苯胺/普鲁士蓝毫米混合建筑材料    普鲁士蓝(PB)衍化物永磁铁氮掺入石墨烯材料包含的Fe催化反应剂(Fe@NC)    不锈钢材质的肌底界面原位发育普鲁士蓝nm颗粒    表面能体现nm金包囊的普鲁士蓝nm水粒子(Au@PBNPs)    TPZ包载在普鲁士蓝中    防氧化nm原材料(GO)-普鲁士蓝(PB)-PTCNH2nm结合原材料    煅烧添加型Fe-Co普鲁士蓝这样物(FeyCo1-y-Co PBA)

zl 05.14
