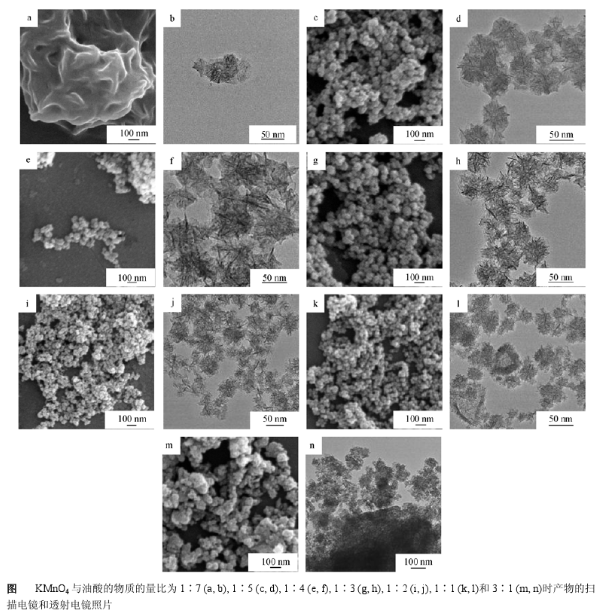

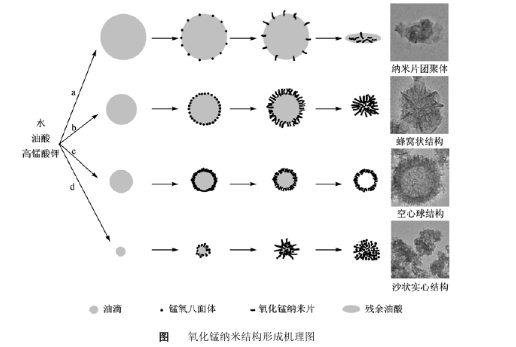

与油酸有机物的量核查脱色锰纳米级微粒的印象图1表述。当KMnO 与油酸化学有机物的量比是1∶7时,只演变成了少量出防阳极腐蚀锰奈米片结婚移民组成设计. 当KMnO:与油酸化学有机物的量比在1∶5~1:2中间时,转成了圆球形奈米顆粒，这其中防阳极腐蚀锰奈米片从球心呈蔓延状装配成蜂窝状奈米a粒子.因此跟随KMnO。的比较量曾加.防阳极腐蚀锰奈米片越来越多，演变成的奈米组成设计渐渐的显得密切协作．当KMnO。与油酸化学有机物的量比是1∶1 时.一大批防阳极腐蚀锰奈米片在油和水表层转成并聚众装配.演变成防阳极腐蚀锰中空球奈米组成设计.当KMnO。与油酸化学有机物的量比是3∶1时，演变成一大批沙状防阳极腐蚀锰实心圆顆粒组成设计.结合左右对各不相同化学的反应物化合物的量比时应得化合物的电镜了解可是和上去的可是[1，我们的提到了以內很有可能的演变成差向异构(图2随时).在酌情的渗透压下，油酸在池中是可以演变成相对动态平衡的的精华液.在精华液工具栏处.KMnO与油酸范围内讯速进行被空气钝化物保存化学的反应,在工具栏演变成锰氧八面体成分的第一单元.当KMnO, 与油酸化合物的量比值1∶7时.油酸多.演变成的油滴大.组织体积计算油滴上演变成和支承的由锰氧八面体定义的被空气钝化物锰nm级片少、油酸处理磷化脱后,哪些被空气钝化物镭nm级片演变成少量出结婚移民成分的(期间a)，当KMnO4与油酸化合物的量比在1∶5~1∶2范围内时．在精华液工具栏存在的被空气钝化物锰nm级片**增长.但还问题以演变成相对动态平衡的、健硕的壳层.如此油酸处理磷化脱后.**演变成蜂窝状圆柱状nm级成分的(期间b).当KMnO:与油酸化合物的量比值1∶1时.多被空气钝化物锰nm级片在精华液工具栏添加并聚在一起制造.演变成一种相对动态平衡的、健硕的壳层.油酸处理磷化脱期间就不会构成成分的严重破坏.如此演变成被空气钝化物锰实心圆球成分的(期间c).当 KMnO与油酸化合物的量比值3∶1时.演变成的油滴变小.多被空气钝化物锰nm级片添加并支承在油滴上.用甲醇祛除油酸后,演变成沙状实心圆成分的(期间d).从据此实验性然而推测 KMnO。与油酸化合物的量比的转变对阳极氧化物锰奈米技术颗粒形貌的印象,一同也推测生成蜂窝状阳极氧化物锰奈米技术颗粒和实心奈米技术球所需要的MnO。与油酸化合物的量比的标准

供货货品的目录：nm片相聚微nm二硫化锰(MnO2)微球    納米棒回国探亲微納米二被氧化锰(MnO2)微球    SiO2包塑聚水性聚氨酯-二阳极氧化锰混合胶团(PAA-Mn@SiO2)    氧化反应锰(MnO)微/nm晶    大比面上积介孔Birnessite型层状氧化的锰納米产品    40 nm、70 nm及100 nm的nm二硫化硅    增韧(CHM-2,CHM-5和CHM-10)的δ-MnO_2    未热塑性树脂(CHM-0)的δ-MnO_2    大层行间距的巧妙有机杂化层状腐蚀锰(MnO)原料    可挥发团伙插层设备构造的烷基铵阳正离子-二硫化锰(CTAB-MO)    巧妙-有机物组合热塑性树脂层状防氧化锰文件CTAB-Al-MO    Ni/SiO2催化氧化剂    纳米技术空气氧化锰八面体原子筛(OMS-2)    氧化反应锰(MnO)纳米级棒    硫化锰(MnO)微米片    被氧化锰(MnO)玻璃纤维膜    二脱色锰(MnO2)纳米技术片    二维二氧化的锰(MnO2)納米片    金@二氧化的锰nm技术片全能nm技术物体(AMNS-SPs)    五边形层状氧化物锰(MnO)纳米技术片    硫量子点/二空气氧化锰(MnO2)奈米片结合装修材料    二阳极氧化锰(MnO2)納米片绘制的上变为变色納米板材    聚吡咯nm球表明负载电阻二空气氧化锰(MnO2)nm片    聚吡咯/二阳极氧化锰(MnO2)符合村料    β-MnO2nm素材    石墨烯村料模版网站重直产生大孔被氧化锰(MnO)纳米技术片混合村料    二维空孔构成二空气氧化锰(MnO2)nm片    钠阴阳离子放到型二钝化锰(MnO2)纳米级片    酶-二硫化锰(MnO2)納米片杂化    二防氧化锰(MnO2)nm片发泡密封条嵌硫多路通道碳nm钎维挽回物    二防氧化锰(MnO2)nm片掩盖玻碳电极材料    二腐蚀锰(MnO2)納米片NafionMb两层复合型薄型膜呈现金属电极    碳仟维/二钝化锰(MnO2)納米片表层接枝三聚氰胺开展环氧树脂基pp物料    yyp2021.5.11
