以二被硫化硅反蛋白酶石为模版网站，以酚醛硅橡胶前置前驱体为碳源，乙酸锌为锌源，提纯半个种**被硫化锌纳米技术物体绘制立体系统化介孔碳球的混合装修材料(ZnO/OMCS)。准备的ZnO/OMCS混合的材料含有3d有序性的的阵列型式及好的孔型式。当氧化反应锌装载量为30%时ZnO/OMCS软型食材展示出优秀的次声波波吸纳专业能力(在10.4 GHz时融合刚度为39.3 dB，壁厚为2 mm)，**吸纳网络带宽以达到9.1 GHz。复合板材板材**的无线电波波吸收能力能力有赖于分布性优秀的**ZnOnm微粒和3D井然有序的介孔碳球的结构。此步骤为开发管理轻制**的碳基吸波装修材料开拓了打了个条特别的行业。

图文并茂前言

1.ZnO/OMCS挽回的材料的制法过程中

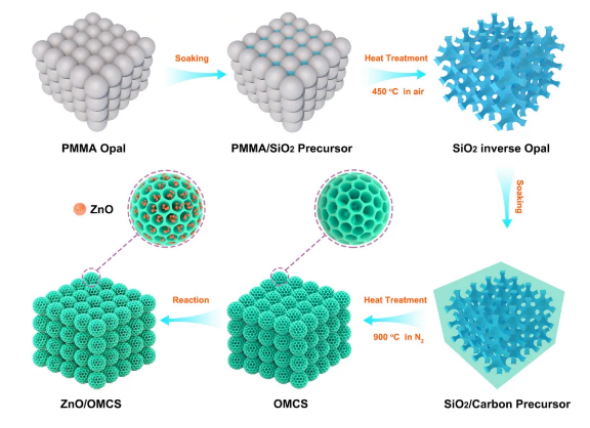

图1为ZnO/OMCS的分离纯化进程。**以聚甲基亚克力 甲酯(PMMA)溶液结晶体成为硬模版制取二钝化硅反蛋白酶石模版。并且以作为2次模版，以酚醛光敏树脂为碳源，以两亲性三嵌段聚醚F127为软范本分离纯化三维立体依规介孔碳球，最后一步主要包括溶胶-凝胶的作用法将ZnOnm颗粒与介孔碳球黏结得以ZnO/OMCS符合板材。

图1. ZnO/OMCSpp用料化学合成注意事项图。

2.ZnO/OMCS黏结的原材料的纳微组成部分

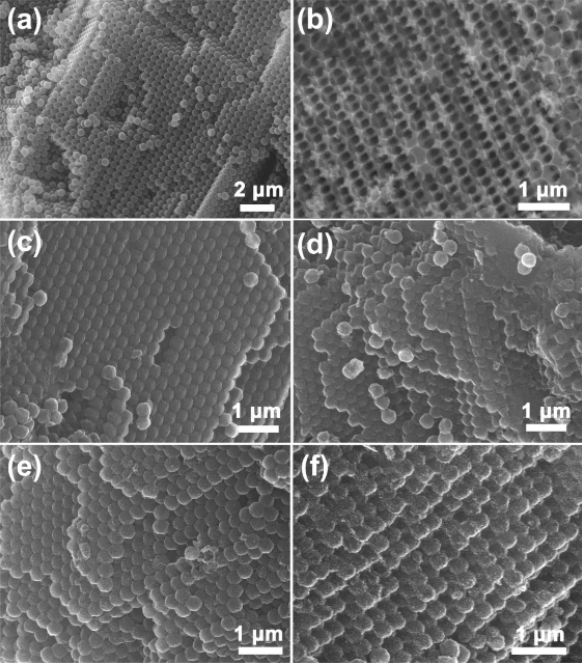

图2为钢板和塑料的原材料的SEM图。从图2c中行看到OMCS包括立体良好阵列结构的，不错的操作了PMMA固体氯化钠晶体模板开发的核蛋白石组成(图2a)。从图2d-f中可以知道完成溶胶凝胶的作用法将ZnO纳米级物体负债在OMCS上不用被破坏OMCS的三维图像秩序井然机构。

图2. (a) PMMA摸板的SEM图；(b) 二空气氧化硅反球蛋白石范例的SEM图；(c) 三维立体合理介孔碳球的SEM图；(d-f) 不一样空气氧化锌納米激光束含锌量的ZnO/OMCS复合装修材料装修材料SEM图。

3.ZnO/OMCS软型的原材料的黏度泛函估算

在**性原理图换算论述了ZnO/OMCS的结构类型。确定出的电子无线导热系数差图如3如下图所示。最终反映出，ZnO和C的电荷量溶解度其他，与此同时ZnO对C表明的正电荷区域有导致，几瓶光电从C水分子转至到ZnO中的O水分子。此种ZnO/C程序程序界面的智能转化在电磁能炉场效用时会非常**，**升降程序程序界面极化等对电磁能炉波热量的衰减。

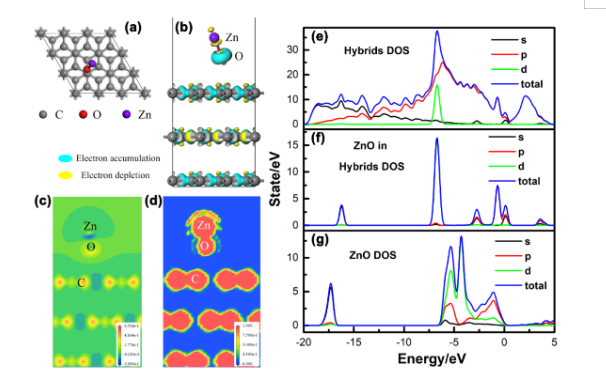

图3. ZnO/ OMCS的模仿成果。(a) 松软后的石墨/ ZnO型式的仰视图；(b) 正电荷比热容差的侧视图；沿(011)水平的(c) 正电荷密度计算差和(d) 光电整体化的剖视图。(e) C/ ZnO包覆架构，(f) ZnO杂化，(g) 纯ZnO氧分子的DOS算报告。

4.ZnO/OMCS挽回装修材料的磁感应波挥发功效

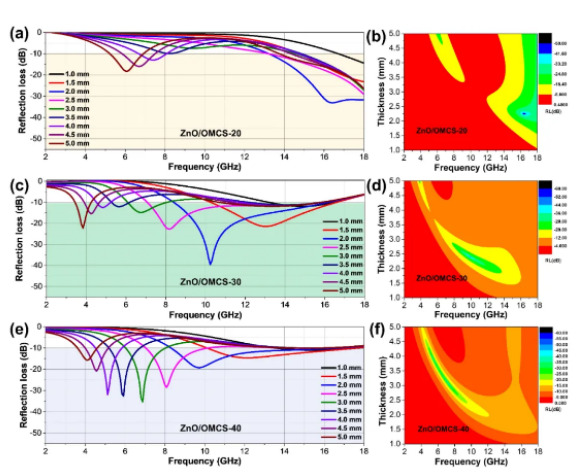

从图3还可以得出ZnO/OMCS挽回资料具备有优质的磁场波消化吸收性能，当腐蚀锌奈米水粒子分子量为30%时ZnO/OMCS包覆食材**光反射材料耗费值可达-39.3 dB。另外不错实现变化结合素材中的ZnO納米塑料颗粒的水平调准复合资料资料的吸引效果和**吸引频宽。

图3. 不一样ZnO含量的的ZnO/OMCS和好装修材料的电磁波反射面不足图。(a, b) ZnO/OMCS-20；(c, d) ZnO/OMCS-30；(e, f) ZnO/OMCS-40。

5.ZnO/OMCS塑料文件磁感应波损耗费和融合基理进行分析

ZnO/OMCS组合材料的电磁炉波溶解生理机制可归因于以內几项：1. 碳基的三维图像进行介孔碳球为控制阻抗输入输入可以提供了充足的固-气表面。2. 三维图像平稳多孔的结构会提高自己电滋波的减压反射性消耗的资金、无数次反射性和散射消耗的资金。3. **性原里估算可是显示，**ZnOnm小粒的粗糙划分重要于极化菜单栏的导致，ZnO硫化锌中氧空位引发的的通病偶极子有利于促进了极化损耗率。同時，ZnO微米塑料颗粒在多孔结构特征中获取**的分割和匀称，有效于演变成更低密度的有机溶剂合体微信网络，的提升介电耗费特性。另外，高载量的微米塑料颗粒多了挽回材质中的灵活性核心总数，有效于散射耗费。

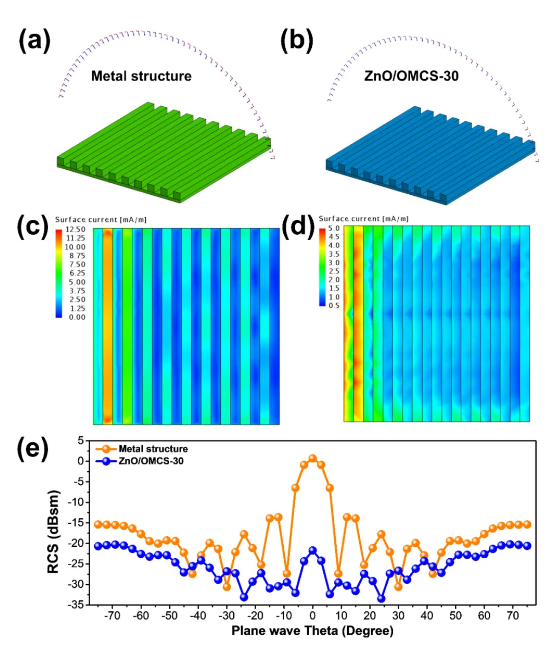

为更深层次的骤证实该吸波复合建材建材对电磁炉波的汲取和**使用效果，将ZnO/OMCS-30涂覆在体现了垫层设备构造的金属制板上，对设备构造合适的雷达探测散射断面(RCS)缩少功能实现了仿真技术钻研(图5)。分析毕竟取决于，ZnO/OMCSnmpp建筑材料享有良好的的吸波功能，能****合金金属沟槽开挖组成部分的强电磁感应散射。

图5. 距形合金板和含ZnO/OMCS耐磨涂层方形金属质板的RCS仿真技术的结果。(a, b) 为彩石板和ZnO/OMCS-30涂覆重金属的模式；(c, d) 特定的摸拟电流量规划云图；(e)金屬空间结构和ZnO/OMCS涂覆合金金属的结构的RCS值。

1.化学合成的**硫化锌奈米粒子束体现的3d有序性介孔碳球符合建材极具优秀的电磁能波融合功能。

2.納米阳极氧化锌/碳复合相关材料相关材料的电磁炉波吸引耐磨性是可以依据变更納米硫化锌的水分含量来上下调整。

3.借助对繁琐基坑型式的统计散射截面积参与磁感应摸拟，介绍信了该碳基微米包覆食材的更好的磁感应波吸取性。



广州pg电子娱乐游戏app 生物制品科学非常有限平台可以具备的高分子结构结构式納米材料重点涵盖有不同线条的納米金，带磁納米顆粒物状状，二脱色硅納米顆粒物状状，介孔硅納米顆粒物状状，不同納米顆粒物状状的核壳组合食品，石墨烯材料和碳納米管，全屋定制的品类涵盖和不同有机肥料生物大分子结构结构式和小分子结构结构式偶联，涵盖多肽，多糖，球蛋白以其别分子结构结构式。

对应制作目录：LLDPE/ZnO奈米黏结原料TiO2/ZnO 混合相关材料石墨烯产品-防氧化锌混合产品(GZO)硫化锌/化学活化炭软型资料(ZnO/AC)三维图花状软型材质Fe3O4-ZnOZnO/壳聚糖复合型相关材料Zn^2+/CS结合膜上繁殖了阳极氧化锌(ZnO)配位混物-防氧化锌nm包覆原料不相同形貌聚苯胺/被氧化锌pp物料nmZnO/PP及ZnO/CaCO3/PPpp材质ZnO奈米级棒及RGO/ZnO奈米级棒混合文件聚丁二烯醇/水溶性淀粉/ZnO微米分手后复合村料PP/防氧化锌热传导复合原料原料花状ZnO-CHIT混合文件核-壳形式ZnO/TiO2结合的原材料ZnO/SnO复合相关材料相关材料薄块状C(60)/ZnO納米复合涂料涂料ZnO/石墨烯文件挽回文件ZnO/TiO2组合相关材料Au納米塑料颗粒负荷的ZnO块实心球复合板材板材CuS/ZnO纳米级混合相关材料二防氧化反应钛/防氧化反应锌奈米复合资料资料TiO2/ZnO/凹土分手后复合产品納米二氧化反应反应钛(TiO2)体现納米氧化反应反应锌(ZnO)納米片ZnO阻抗SnO<em>2</em>塑料的材料聚氧丁二烯-納米脱色锌软型相关材料（(PEO)LiClO/n-ZnO）碳奈米纤维的原材料(CNFs)与阳极氧化锌(ZnO)包覆的原材料ZnO-CNTs納米塑料原料T-ZnO晶须改性的材料涨碳原子包覆的材料ZnO/CoFe2O4软型的材料碳微米管MWNT-微米ZnO改良固化剂组合建材奈米ZnO的SiO2基符合素材掺铝钝化锌(znO:Al,ZAO)納米相关材料ZnO/MgO/固化剂树酯基符合建筑材料ZnTe/ZnO类球状pp村料多孔和好建材HAPw/n-ZnO银根据氧化物锌包覆文件Ag@ZnOLi, Co共添加ZnO微米颗粒状备孕叶酸体现Gd3+/Yb3+夹杂ZnOnm塑料再生颗粒SiO2产品中的ZnOnma粒子巯基丙酸氧分子对CdSe核壳量子点和ZnO納米塑料再生颗粒聚酯薄膜**ZnOnm复合膜有着**光致变黄机械性能的WO3/ZnO奈米微粒多体型ZnO納米颗粒Zn微米物体/ZnO微米棒Si衬底上衍生了颗粒物分布点粗糙、紧密的微米ZnO透气膜ZnOnm颗粒状(ZnO-NPs)粒度分布分布匀称、分布性好的氧化的锌纳米级颗料Zn/ZnOnm顆粒Cu夹杂着ZnO基稀磁半导体设备Al夹杂着ZnO纳米级小粒Al添加ZnO(Al-ZnO)纳米技术粉体设备花瓣儿状和海胆状ZnO纳米级激光束Sb2S3奈米阿尔法粒子表达ZnO奈米片柔软性进行ZnO奈米棒/TiO2奈米再生颗粒复合型聚酰亚胺膜应用场景钛片载Pt奈米技术顆粒体现的ZnO奈米技术管Eu3+掺入的ZnO納米阿尔法粒子在蓝月亮石衬底上成长的ZnO奈米线阵列多模块ZnO-Gd-DOX塑料纳米级渠道聚乙二醇辅助器电形成沉积ZnOnm棒ZnO:Agnm棒纳米级材料包着的氧化反应锌纳米级棒ITO衬底上分离纯化了ZnO纳米技术棒阵列ZnOnm棒/CdS量子点金(Au)面上淡化ZnO微米棒银(Ag)表明体现ZnO奈米棒铜（Cu）外表面修饰语ZnO纳米级棒铁（Fe）外观呈现ZnO奈米棒ZnSe掩盖ZnO奈米棒阵列不绣钢网基低上提纯ZnO納米棒阵列ZnO微米棒上包裹Cp型掺入ZnO纳米技术棒TiO2-ZnO微米棒ZnO纳米技术棒/CNTs包覆涂料

以下内部产于pg电子娱乐游戏app 厂家zzj 2021.5.10
