SiO2改性材料纳米材料-石蜡混合相变精华液的制得
主要采用问题解决的HUMMERS法[,将石墨粉脱色反应制法脱色反应石墨。时候将100 mg 氧化的石墨放入100 mL乙酸乙酯与水的混和液中（乙酸乙酯与水球体积比值3∶1),超声清洗后抽滤取上清液。用氨水将其pH调至9前后，再在多普勒彩超先决条件下速度慢滴入1 mL TEOS，于液体状态下均匀搅拌。第二步转户80℃常温水浴中，加个入2 mL水合腓反响24 h。而后用无水甲醇和去阴离子水将物品洗至普通，60℃高压气晾干受到SiO2-RGO。其余，饮用水合朋呈现腐蚀石墨稀（GO）有石墨烯材料（RGO)，做SiO2-RGO的对比性涂料。
将切开石蜡在80℃控温水浴中熔解，引入调料配方量的复配破乳剂S-185和 MOA-3PK拌和不光滑，向搅拌液中逐滴滴出行加配比量的区域80℃去铝离子水。再将SiO2-RGO超声波减少到已用部门的自来水中，热处理到80℃，中滴加到以上相混液中。在搅拌温暖为80℃、搅拌装置加速度为800 r/min 的环境下乳状液40 min，很自然冷确至环境温度到SiO2改性材料石墨烯材料-石蜡挽回相变保湿乳。
论文全部的样品英文的各多组分含氧量为:W石蜡= 30%，W复配乳状液剂=4%~9%，W 5io.-Rco = 0.05%~0.15%,W 水=数量，各举各酚类化合物含碳量都表现效果含碳量。
SiO2热塑性树脂纳米材料的研究方法

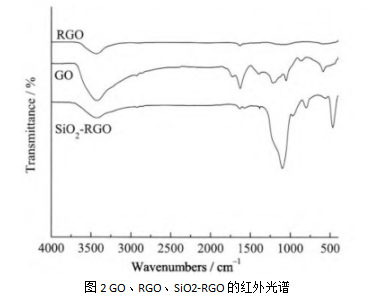

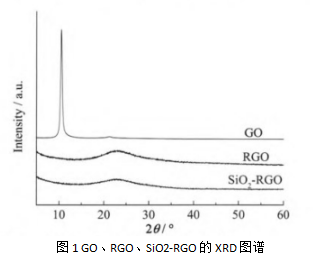

图1和图2分别是为GO、RGO、SiO2-RGO的XRD图谱和红外光谱图。图1中GO在10.5°一较为强烈衍射峰,此为GO的显著特点峰;RGO在23.4°一 个弱的较宽衍射峰,说明怎么写制取的RGO的设计良好性较弱，底部加强区较少;SiO2-RGO在21.8°一非晶衍射峰，表示SiO2围绕在石墨烯材料表皮,并**杜绝了纳米材料的层积。图2反映,GO漆层带有坐落3426 cm-1、1723 cm-1和1217 cm-1火车站附近的O—H、C=O、C-o-C等亲水基团。当GO被抹除为RGO后来,c-O和C—o C几乎熄灭,o—H的申缩振动式峰力度也特别弱化，这可能是残渣在样机接触面的O—H和融合的水原子有的19]，表面RGO在大中城市量含氧亲水基团被出掉，修复效用良好。对待SiO2-RGO,o—H的伸降噪声峰的强度比较突出比GO弱,在1573 cm-1左右两边出来了新的SiO2—C产生振动消除峰,在1099 cm-1和466 cm-1左右两现身过强的Si—o—Si的振荡释放峰。阐明在SiO2-RGO中,SiO2和RGO根据转换成Si—o—C结合在一起，使SiO2基性岩在RGO的表明。

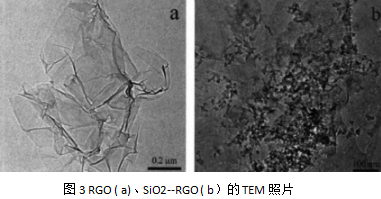

图3a和图3b分离为RGO和SiO2-RGO的TEM拍照。由图3a所知，RGO表明含非常多薄而比较清楚的折皱，这都是主要是因为GO被备份后，外壁的含氧官能团大部份被洗除，因为极大减少体制的独立能而引发了不少的起皱。从图7b中能否看得出来，SiO2顆粒极为不规则地解聚到石墨稀的表皮，且 SiO2颗粒状较小，粒级约为10~30 nm。
将制得的RGO和SiO2-RGO高周波发散于去阴阳离子海里，其发散稳确定高性长为8右图，全部图片上方的标识事件段相当于超音波完后置于的事件段.刚高周波正在时,RGO在硫酸铜溶液呈絮状,静置20~30 min后近乎截然沉降;而SiO2-RGO与水平滑混合型喂养后,静置24 h里面大体上看不会出显眼的变迁，稍有小量沉降，他们沉降是因此SiO2-RGO超声心动图分散化后仍有过大的石墨稀片层滤渣可能会导致的。是可以可以看出，SiO2-RGO的分离比较平稳性分析很大强于RGO。说石墨烯材料经SiO2改良后,其亲水得见不大改进。
成功创业分离纯化了SiO2增韧的石墨烯材料，试验关系证明SiO2-RGO的亲水性树脂不比 RGO有最大成度加快。
分开 制得了SiO2-RGO性能水平为0.05%,0.10%和0.15%的 SiO2改良纳米材料-石蜡软型相变保湿乳，其导热性因子比未加SiO2-RGO的纯石蜡精华液有特别加大。当混合精华液中包含有0.15%的SiO2-RGO时,其传热公式为0.493 W/(m·K),增不小约20.0%。
浙江pg电子娱乐游戏app 动物可给予个人定制二防腐蚀反应的硅原料，可与一些各种各样特异性基团接接。微米二防腐蚀反应的硅载药、微米二防腐蚀反应的硅-多肽、微米二防腐蚀反应的硅-有机酸、微米二防腐蚀反应的硅-糖、金属材质包二防腐蚀反应的硅、二防腐蚀反应的硅包量子点等等等等pg电子娱乐游戏app 供应商开发的产品：
pg电子娱乐游戏app
微信公众号
官方微信
