![芳砜纶复合织物[PSA/SiO2/Mg(OH)2]的制备-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安pg电子娱乐游戏app
生物](/images/logo.png){kind=logo}
防氧化硅梳理
调配出必定浓度值的氧化反应硅浸轧液,将芳飙纶布在这其中浸渍15 min。
钝化硅调整芳矾纶艺方法:
空调温度环境下二浸二轧(轧余率65%)→风干(90 ℃,10 min)→焙烘(160 ℃,3 min)
氢空气氧化镁团状晶种的分离纯化
将四口烧瓶(2000 mL)复制到35℃破璃恒温性比较好水浴槽,注入800 mL聚丁二烯吡咯烷酮(PVP)饱和溶液(10 g/L)。在烧瓶中慢慢的倒入稀氨水盐溶液(0.4 mol/L)一直到pH值符合10.0后,以10 mL/h不断融入MgCl2悬浊液(0.2 mol/L) ,持继2 h,并且掌握氨水悬浊液的加入适量效率和pH值在10.0~10.5,其次将Mg(OH)2稀硫酸在生理反应水温下严重打料陈化1 h,即而来Mg(OH)2晶种。
利用Nano-ZS型纳米级粒级及电势差了解仪分析就稀释后硫酸铜溶液中氢空气氧化镁晶种的均衡颗粒直径为15 nm, X-X射线衍射光谱图(XRD)定性分析其型式为六方颗粒状的氢氧化的镁晶种。
氢氧化的镁晶种的栽植
取Mg(OH)2晶种的母液于1 000 mL烧杯内,加如经氧化的硅处理的芳讽纶亚麻纤维,浸渍30 min,安全使用此母液对氧化的硅改性材料芳矾纶非织造布二浸二轧整理(轧余率65 %左右时间),烘烤(80℃)后备力量用。
氢脱色镁三次出现
在3 000 mL广口瓶内加入2 600 mL利用立即过滤清洁冶炼金属的过饱和氢腐蚀镁液体,装入浸轧晶种的被氧化硅渗透型芳矾纶针织物,将广口瓶放在钢化玻璃恒湿水浴槽中(温度因素平衡稳定为35℃)。能够 恒流泵以4 mLh的强度向体系中中通快递入固定浓度值的MgCl2盐溶液,互相以2 mL/h的转速向网络体系中通快递入含量为MgCl2饱和溶液盐浓度4倍的氨水饱和溶液,继续出现13 d。出现尾声后拿掉，用萃取水干洗3次,80℃干燥。

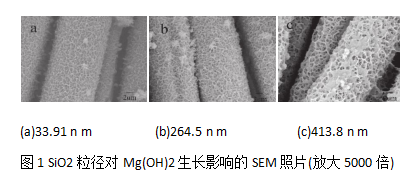

由图1能知,阳极氧化硅孔径在一定的比率内时,其整理出来到芳飙纶上对氢空气氧化镁第二次种植的氯化钠晶体形貌最基本无直接影响,均呈蜂窝状,其实其对蜂窝孔程度有危害。空气氧化硅颗粒直径为33.91 nm 时,蜂窝孔规格为450~1 100 nm;防氧化硅粒度分布为264.5 nm时,蜂窝孔大大小小为520~1 400 nm;钝化硅粒级为413.8 nm时，蜂窝孔粗细为900~2 000 nm。
由此可见可预知,脱色反应硅比接触面积对多晶体首次发展后芳飙纶接触面的氢脱色反应镁含氧量和蜂窝孔尺寸大小有影晌。这是如果以同样的含量差异比接触面积的脱色反应硅分散型液归整芳飙纶时,小颗粒直径的腐蚀硅因此其**的比漆层积和高漆层能,表明其相结合到芳矾纶上的量相对于较多,故而使吸咐于其上的氢钝化镁晶种较多,有效的可供晶核整合的化学活化整合点则取决于较多,且分布不均相比较较密集区。犹豫使用检验环境下生长期工作体系中,过过饱和情况的氢硫化镁在悬浊液情况图内的**介稳居民区,氢阳极氧化镁单氯化钠晶体组织化成核和单氯化钠晶体生長同一时间实现,转成的晶核可很快散出到纤维板单单从表面晶种隙缝间的亲水性结合在一起点上,且占比相对比较细密。同一时间致使发展区域有效,使人平伏产生遭受必然的**,立体图放向的种子发芽则非常有助,使人变成的交织相叠连到成的蜂窝状型式的管洞图片尺寸相对而言较小。相悖,原因大比漆层积脱色硅的比漆层积对于较小,面上能低,会使其构建到芳矾纶上的量相比较少,而使活性炭吸附于其上的氢氧化的镁晶种较少,使其能生长且导致的蜂窝状结构设计的板缝尽寸相对来说较大的,氢钝化镁含铁也相比较比较大的。
西安市pg电子娱乐游戏app 生态学供给一些自定义物料精准服务，涵盖二氧化反应硅自定义、铝离子药液自定义、酶中药制剂自定义、HRP标注物自定义、酶底物自定义、二维结晶自定义、水疑胶自定义、纳米技术技术簇自定义、纳米技术技术管自定义、氮化物自定义特点pg电子娱乐游戏app 供货有关系开发商品：
pg电子娱乐游戏app
微信公众号
官方微信
