碳热展现氮化错英石提炼ZrN - Si3N4黏结物料

  ZrN兼备高沸点.高延展性度、高延展性及好的耐腐性和恒温超导功能,被宽泛运用于机械性和电子无线等各个领域。Si3N4亦极具一类型的**效能,如:坚硬程度大，承载力高,耐防腐蚀,耐磨功效损功效好,常被用来高温天气设计板材和抗刮板材。近年,合成图片Si3N4的的办法主要是有硅粉单独氮化法、色谱生理反应法.机光制作而成法、自爆发制作而成法,热分离法.溶胶–疑胶法、等铁离子体法及碳热恢复备份氮化法等。从制法艺和经济能力盈利能力等方向要考虑到,碳热恢复原氮化法是聚合Si3N4的不适合方式措施。该方式措施既可选取纯SiO2为物料,也还可以应用价廉的天然植物主料(如海泡石,伊利石、沸石,硅藻土、含硅实业固状废渣物(如铁金矿石石尾矿为辅料。

试验报告具体步骤

  猜测诰英石中的SiO2和ZrO2全情况碳热恢复原氮化不起作用,分別形成Si3N4和ZrN，则其总反映式为:

6ZrSiO4( s)+24C( s)+7N2(g)=====6ZrN( s)+2Si3N 4(s)+24CO(g)

  按照影响式、锆英石的耐腐蚀组合成及炭黑的含量,可估算参数错误英石和炭黑的配料配方正比(产品比)为100:26。要想采取碳热抹除氮化响应有力展开,配入了咖啡因中毒的炭黑,其实调料比例怎么算为100∶40。按此标准称取错英石和炭黑,于球磨罐中以无水甲醇为物质湿混24 h,如果将料浆加进非常恒温干燥箱中于60 ℃下充分的干燥处理,再将干燥的后的粉料处于球磨罐中干混10 h。再,将混匀的原料以60 MPa的压力差模压成20 mm x5 mm的柱状体制样,在120 ℃下多方面常温、干燥后摄于N数据流量为1.0L- min"'的紧张感炉内,区分在1400、1450、1480和1500 ℃的温度表下煅烧,保溫日子各是为6、9和12 h,并且理所当然待冷却至在常温。

  将冷却水后的试件于700℃室内空气节日气氛中煅烧2h加工处理,以清除坯料中残存的碳。分为日本这个国家理学D/MAX -RB 型XX射线衍射仪(XRD)讲解制作而成坯料的相组成的,测评要求为Cu靶,Kα散发。通过欧美岛津工司SSX -550型复印电镜(SEM)仔细观察坯料的显微架构。

试板的显微架构

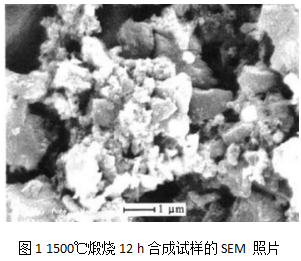

  图1为1500℃煅烧12h结合试件的SEM 照片图片。可能可以看出,合成图片坯料中ZrN、 Si3N4呈粉末状,形态不规责,比表面积为1 ~2 um。经能谱介绍而定,想一想是Z -Si -o -C-N系物料,通过XRD探讨,看来其根据为ZrN 、Si3N4、ZrO2和C。因而,将岩样在1 500 c煅烧12h后,仍有不多量的ZrO2未被氮化成ZrN。

以错英石和炭黑为成分,采取碳热还原故宫场景氮化反响在N,气息下会制成出ZrN - Si3N4挽回素材。

可以通过操控煅烧温或炉内CO有机废气气体压为,可赚取各种构成的的组合村料。

在本实验先决条件下,获得ZrN- Si3N4黏结原料的适当生产工艺基本参数为1500℃和12 h。

成都pg电子娱乐游戏app 生物技术具备不同的开发的产品营销质量，属于二被氧化硅开发、阳离子固体开发、酶剂型开发、HRP标上物开发、酶底物开发、二维硫化锌开发、水疑胶开发、nm级簇开发、nm级管开发、氮化物开发这些等等pg电子娱乐游戏app 想关订做食品供货：Si3N4/SiO2组合材质    多孔BNNTs-SiO2-Si3N4分手后复合瓷质原材料    納米Si3N4/PTFE软型相关材料    SiC晶须性质在SiCw/Si3N4塑料的材料    环氧防锈漆聚酯树脂/纳米级Si3N4挽回村料    Cf/BN-Si3N4组合产品    SiC晶须提升Si3N4混合原材料    纳米级Si-C-N离子增加Si3N4复合原材料原材料    SiO2-Si3N4pp原料    Si-Si3N4-SiC分手后复合原料    納米Si3N4会粘附新鲜空气中的二阳极氧化碳    纳米技术Si3N4通过了包覆机热塑性树脂    Al2O3-Si3N4-SiC软型资料    Si3N4/Al梯度方向组合原材料    Si加入到量对Si3N4SiC塑料建材    透波型Si3N4纤维素增韧Si3N4瓷器基复合型村料    Si , Si3N4和高石墨化碳组成了的(Si@SizN4@C)蛋状格局软型物料    TiN/Si3N4组合村料    二维石英石纤维原材料激发多孔Si3N4-SiO2基包覆原材料    CVD-Si3N4陶瓷厂家及组合原材料    CNTsSi3N4瓷砖基混合建材    MgO-Si3N4pp建筑材料    Si3N4/LLDPE包覆原料    氮化锆英石制作而成ZrN-Si3N4组合材质    Cf-BN-Si3N4塑料相关材料    Si3N4-BN塑料原料    TZP(八方氧化的锆多硫化锌)-BN-10%Si3N4软型的材料    Si@Si3N4@C和好村料    聚苯硫醚/微米Si3N4挽回相关材料    Al-Si3N4-Al2O3混合物料    ZrN-Si3N4-Y2O3黏结材料    MgO-Si3N4-Al(Si)组合素材    Si3N4原位增进Cu基分手后复合的原材料    多孔Si3N4促进2024Al基塑料相关材料    SiC(W)/Si3N4符合文件

ZrB/ZrN淘瓷基复合产品产品    ZrN-Nb复合型相关材料    ZrN(0.4)B(0.6)-SiC混合结构的原材料    ZrC-SiC塑料素材    ZrN-SiAlON-SiC-C耐较高温度包覆的材料    ZrO2-SiC和ZrN-Si3N4分手后复合村料    ZrN-ZrB2奈米黏结材料    碳化学纤维怎强ZrB2-ZrN复相瓷质基结合用料    β-Sialon/ZrN/ZrON 混合的原材料    ZrN(ZrON)-SiAlON和好卫浴陶瓷相关材料    ZrN-AlON工业陶瓷pp建筑材料    氮化锆氮化硅锆ZrN-Si3N4复合型物料    ZrO2-Si2N2O、ZrN-Si2N2O、ZrN-Si3N4瓷砖结合资料    ZrN或氧氮化锆包覆原料    ZrB2-SiC符合物料    ZrB2-SiC—ZrC复合建筑材料建筑材料    ZrB2-SiC-ZrN符合原材料    ZrB2-SiC-AIN4种塑料建材    氮化锆(Zr-Ti-N)混合聚酯薄膜材料    ZrCu和ZrNi相透明膜的原材料    氧化钒(VC)和氮化钒(VN)    多孔氮化钒(VN)微米带    氮添加碳包复的氮化钒一维和好的原材料(VN@C)    氮化钒(VN)透明膜    鸡蛋黄/壳设计的钴参杂的氮化钒(Co-VN)奈米球    立米相VN金属粉末    氮化钒/石墨烯原材料奈米复合原材料原材料(VN/G)    阿隆-氮化钒(AlON-VN)耐火素材    花状氮化钒(VN)    阳极氧化钒(V2O5)准备了氮化钒(VN)nm板材    氮化钒/氮化铬(VN/CrN)软型粉末状    聚丁二烯吡咯烷酮(PVP)为软模板下载配制的氮化钒-碳(VN-C)原材料    氮夹杂的氮化钒量子点/碳nm纤维棉工业装修材料(VNQD/CNFs)    阿隆-氮化钒(AlON-VN)复相陶瓷图片资料    zl 04.13
