01实验设计部位

取必须量的苯氯乙烯（实用前经减压方法分馏）缩聚反应，用K2S2O8 （AR，选用前经重结晶体）作带来剂，以NaCl（AR，使用的前经重结晶体）缓解精华液阴离子盐浓度，在有一定的搅匀网络速度下，通惰性气体出液，配位聚合反應24h。

判断一段量的苯乙稀单个及化合物力度，在一段的掺和时速下，通惰性气体吸附，缩聚室内温度取70°C。差别取有差异 症状周期的高分子物胶乳，探析症状周期对颗粒直径的的影响。

02报告具体分析

阴离子密度对汇聚物微球孔径的不良影响

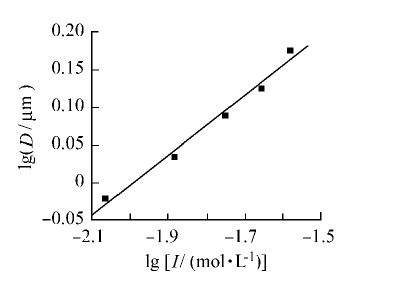

调整某些指标特定（缩聚反应溶度为0.87mol /L、产生剂氨水浓度为4.3×10-3 mol /L、汇聚室内温度为70°），专门转换阳铝离子盐浓度，微球粒半径近年来阳铝离子挠度的增多而变高，没想到内容如下图。

主要是因为适用的影起剂为铝离子型影起剂( K2S2O8 )，引起剂分裂主义皮肤碎片附在高聚物身边，会因为靜電歧视效应确保系统的相对安全保持稳定。当建立氯化钠电解抛光质时，渐渐阴阳铝离子构造增多，白乳胶粒双电层变宽，靜電歧视力开始走低，系统愈来愈越发越不相对安全保持稳定，可使初始值阴阳铝离子逐渐耗尽相对安全保持稳明确而一切凝聚，胶乳颗粒直径大，确立颗粒直径巨大的汇聚物微球。

物粒级的损害

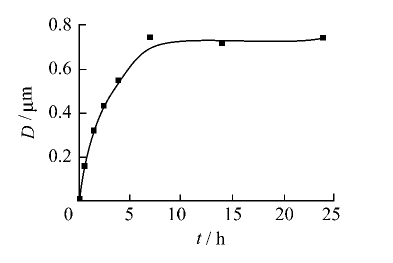

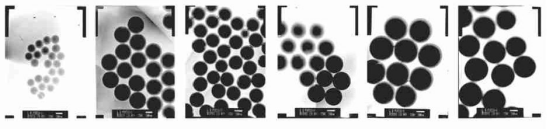

在别应响主要参数放置的的情况下，独立改变了的反应周期，各不相同周期下配位高分子化合物微球的TEM美图照片和决定线条如下图甲中图图甲中。

一步骤，在较短的周期内，达成汇聚物晶核；**步骤，微球粒级尽快增强，在将近的周期内增强到0.72μm；第二的时候，在长长的的日期内微球粒度分布近乎改变。

在苯丁二烯无皂缔合风险管理体系中，聚己内酯被K2S2O8 影起剂影起后，转为那端包括水溶解性的正亚铁离子对影起剂残基，另那端为的增加的短链油类随心所欲基，每条个渗透性随心所欲基全都是接触面渗透性剂分子结构。最初这样胶束相对较可靠，但当模型或新转为的链的增加随心所欲基传播到胶束，并举行不良现象时，科粒重量逐年递增，接触面正亚铁离子对相对密度变小，系统让人觉得极不可靠，对方进行缠结转为可靠微粒。变成核立即后，液质中还有着一大批模型液滴，会因为热原因学的功效，模型向白乳胶微粒中传播，将其溶胀并举行的增加不良现象，粒度分布依然逐年递增。在不良现象往后，模型液滴愈来愈越短，到最近可以说可以消失掉，不一定整合物粒度分布可以说不会再依然的增加。

搭建時间对指标体系增强性的干扰

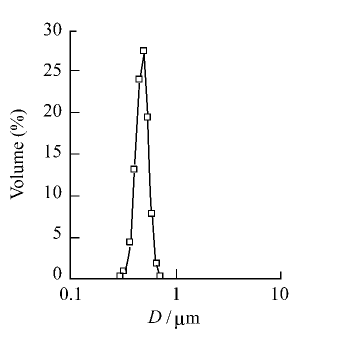

将所得的配位水滑石水乳在恒温下静置同一个多月大，用离子束粒度分析仪检测其粒级改变。效果相应图。

安装8月日后，缩聚物激光束的粒度分布尺寸大小不能出现所有波动，且其单分散性性持续改变，缩聚物胶乳指标指标体系可能无比可靠地现实存有。这描述激光束相互间不能出现所有回国探亲。在小粒度分布指标指标体系中，粒子比从表面积过大，粒子间的感应电斥力过大，粒子难出现结合。直接布朗锻炼的现实存有，又使粒子在高效液相中作不条件锻炼，才能保证质量了微球的可靠现实存有。

实验所评析

铝亚铁离子抗压力度对微球颗粒直径影响到好大，且显现出正比干系，可确认更改铝亚铁离子抗压力度来而来不同的颗粒直径的聚苯乙稀微球，以满意代加工完成、动用规定。此外这点儿也可在同一汇聚物中做出进行实验关察没有类似状况。

影响粒度分布还都可以依据设定反應的周期来保证 ，只只过普通整合物的反應的周期相对性较长，并没有就直接影响铝离子难度愈来愈**率。

按照安装试验可能确定由面霜汇聚拥有的聚苯氯乙烯微球**增强。

无皂保湿乳配位整合是保湿乳配位整合的进展，般的保湿乳配位整合面物理吸附有乳状液剂，仍未除净，在什么是生化医药业纺织品的媒体适用上给予了限定。所谓的“无皂”聚合，是利用引发剂或极性共单体，将极性或可电离的基团键接在大分子上，使聚合产物本身成为表面活性剂。由此制备的聚合物单分散性好、表面洁净，可以在生物医药载体等特殊场合应用，这就拓宽了其应用范围。

银壳聚苯乙稀微球

PS/Ag核壳型式塑料微球

PS/合金金属核壳节构结合微球

亚微米换算聚苯乙稀微球

孔径3至4μm单疏散聚苯氯乙烯微球

聚苯乙稀微球调整化浅海皮脂酶YS2071

含C(60)聚苯氯乙烯微球

交连型单单一聚苯丁二烯微球

含铕聚苯乙稀微球

聚苯丁二烯微球胶粒纳米线

对羟基苯二甲苯交连聚苯乙稀微球HBA-CPS

聚苯氯乙烯微球(核)/MCM-41纳米技术塑料颗粒(壳)阶段结构设计复合型粒子

PS(PDDA/PSS)2(PDDA/MCM-41)包覆框架颗粒

MCM-41納米微粒包覆机聚苯乙稀微球

硅藻土增韧聚苯氯乙烯微球塑料装修材料

单口空心聚苯丁二烯微球包覆纯天然聚氨酯的材料的材料

普鲁士蓝/聚苯乙稀微球核壳混合材料

nm银粒子束/磺化聚苯丁二烯pp微球Ag/SPS

多腔（孔）nm分手后复合聚苯乙稀微球

氮化硼纳米技术片/聚苯丁二烯微球黏结原材料BN/ps

氧化反应石墨稀—聚苯丁二烯微球包覆资料GO/ps

3D复印机的低热紧缩性聚苯氯乙烯复合材料微球

聚苯乙稀微球符号CdSe敏化La-TiO_2塑料的材料

聚甲基水性聚氨酯接枝聚苯氯乙烯包覆微球St/PMAA

氧化反应硅/聚苯乙稀复合型微球SiO/ps

聚苯丁二烯/银/聚吡咯微米分手后复合微球材质ps/Ag/polypyrrole

超短玻纤增韧苯氯乙烯微球黏结村料

聚丙稀酰胺/聚苯氯乙烯奈米微球复合材料水疑胶

纳米级单发散聚苯乙稀永磁铁混合微球

3d反血清石微球IO-SnO2/rGO

PS溶液氯化钠晶体微球

PS微球/rGO组合塑料再生颗粒塑料膜

PVA/PANI分手后复合聚酰亚胺膜

单减少聚苯氯乙烯微球分手后复合三维空间有序性大孔板材

聚苯丁二烯系结合化学交联微球材料

钛酸钾晶须改良聚苯氯乙烯微球分手后复合的原材料

聚苯氯乙烯微球过载納米铜和好材料

覆盆子状聚苯氯乙烯微球/二防氧化硅组合激光束

多孔的二硫化硅漏空球金属涂层

500～800nm的聚苯氯乙烯微球

炭黑/聚苯氯乙烯混合微球

单单一性超顺剩磁Fe3O4/聚苯丁二烯结合微球

生物体防污剂/聚苯乙稀pp微球

Fe3O4/聚苯乙稀磁块和好微球

含羧基聚苯乙稀微球改善水性聚氨酯醇酸聚酯树脂

双亲性现身物O-B-EG聚苯氯乙烯基挽回微球

聚苯氯乙烯/聚苯胺和好微球根据型催化的作用剂

聚苯氯乙烯—微米金复合材料微球

磺化聚苯氯乙烯/壳聚糖包覆微球

水滑石@磺化聚苯氯乙烯微球

微米金颗料泡沫塑料发泡密封条聚苯丁二烯微球

磁体SiO2/聚苯丁二烯有机物-可挥发符合空心微球

剩磁SiO2/聚对氯乙烯基苯磺酸有机-有机的包覆空心微球

磁体SiO2/聚水性聚氨酯丁酯硅化物-巧妙和好中空中微球

内疏水型TiO2/SiO2黏结双层微球

中空夹胶玻璃永磁铁涨氧分子黏结塑料再生颗粒

中空夹胶玻璃Fe3O4/SiO2@PEG-PLA复合材料微球

中空中磁铁Fe3O4/SiO2@CMCS和好微球

空芯介孔SiO2微球装载Mn-N-C爱情催化剂的作用剂

热塑性树脂聚苯氯乙烯微球过载納米铁NZVI-PS

聚苯氯乙烯/[Ag(NH3)2]+微球

高介电聚苯氯乙烯微球/石墨稀黏结原材料

聚苯丁二烯微球围绕TiO2粉末

葡萄状超疏水微球

改良nm聚苯氯乙烯环氧防锈漆硅橡胶nm软型装修材料

多孔径聚苯丁二烯微球血清石

CdSe反蛋白质石设计光量子结晶体

羧基化渗透型聚苯丁二烯微球

NiO/TiO2/C介孔空芯复合产品产品

核-壳型式PS-SiO2pp微球

实心微球放置丙烯酸酯乳液原料树脂原料挽回白沫原料

改善而尼龙微球建筑材料

聚苯乙稀微球改良丙稀酸水树脂胶

超支化聚衣服缩水甘油醚突显剩磁微球

聚氨酯泡沫/有机物刚性基础微球符合材料PEU/PS

聚乙二醇增韧FeO聚苯氯乙烯塑料带磁微球

钴化合物夹杂着聚多巴胺/聚苯丁二烯复合型建筑材料

聚苯乙稀/金包覆微球

硅烷偶联剂对聚苯氯乙烯微球

PSt/SiO2复合材料微球

聚苯丁二烯包覆机纳米技术二钝化硅微球

PVA接枝键合聚苯乙稀二乙稀基苯热塑微球

μm级多孔聚苯乙稀-二乙稀苯微球

磺化聚苯氯乙烯/聚苯丁二烯水和油两亲性异形图片混合微球

聚苯丁二烯微球改善橡胶水树脂胶

铑夹杂PS@Ag复合物料结构特征物料

聚苯丁二烯/ZnO复合素材素材

PS/甲基亚克力丁酯(BMA)/ZnO微球粒子束

PS/BMA/八甲基环四硅氧烷(D_4)好成绩子混合相关材料

PS/ZnO多孔的原材料

PS/ZnO天然乳胶离子

PS/BMA/ZnO橡胶枕头水粒子

释放荧光的磁铁复合材料nm微球

永久磁铁荧光复合纳米技术菌物探头

氨基效果化二钝化硅覆盖四钝化三铁带磁荧光复合微球

Fe3O4@SiO2-NH2磁体荧光复合微球

双导弹比色荧光納米微球

Ag@Fe3O4@C-CdTe@SiO2带磁荧光复合微球

双硫腙改良氧化的纳米材料/壳聚糖复合型微球

石墨烯材料邮包的PMMA微球改良改性环氧光敏树脂光敏树脂

有机物二氧化反应硅納米再生颗粒手性荧光复合微球

硅参杂Eu3+--PMMA荧光涂料

创新应用于酚醛和密胺树酯核壳机构包覆微球

外表增韧碳微球/不供大于求聚氨酯混合无卤文件

聚磷腈低氧分子荧光微球

改良荧光SiO2微球

渗透型时间间隔粪便荧光微球

NiO/TiO2/C介孔实心微球符合食材

PMMA稀士纳米技术包覆食材

共轭水滑石物羧基化的荧光微球

改性材料微球MAO-CPVA

永久磁铁荧光打码微球

苝四羧酸酐/聚亚克力 包装SiO2微球

磁体/ZnS量子点符合微球

二阳极氧化钛微球结合光离子液体剂

PbS包PVBC的核/壳构成结合納米微球

整合物微球热塑性树脂pe塑料pp材料

可变形微球自动填充增韧聚丙乙烯分手后复合的材料

3D打印出用尼龙纤维微球热塑性树酯光固化型树酯挽回产品

空腔波璃微球外表接枝聚合物改良pp村料

Ⅱ-Ⅵ族半导体技术荧光nm颗粒/微球NCs

聚多巴胺超构成微球增韧织造厂品建材

二腐蚀硅邮包荧光碳量子点挽回微球

剩磁微球四氧化的三铁漆层覆盖[Cu3(btc)2]金属材质有机化学骨架复合型材质

带磁四氧化反应三铁/导电聚苯胺轻盈软型实心微球

四脱色三铁/聚乳酸共聚物磁体pp微球

聚苯氯乙烯/四钝化三铁剩磁100大分子挽回微球Fe3O4/ps

四氧化反应三铁/二钝化硅分手后复合微球Fe3O4/sio2

人造木质素空芯剩磁印刷痕迹复合型微球

PS/Fe3O4(聚苯乙稀/四钝化三铁)吸引力好的成绩子微球素材
